PASE60-XL-N+INA
Date tehnice INA/Schaeffler
PASE60-XL-N - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal PASE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d60 mmDiametru interior
Prezentare produs
| Cod produs | PASE60-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0945710230000 |
| Tip de bază | PASE60 |
| Cod BearingX | PASE60-XL-N |
| Masa | 4.36 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| L | Lungime totală | 240 mm |
| H 2 | Înălțime | 140 mm |
| ≈m | Masă | 4,36 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 190 mm |
| N | Lățime (slot) | 18 mm |
| N 1 | Length (slot) | 28 mm |

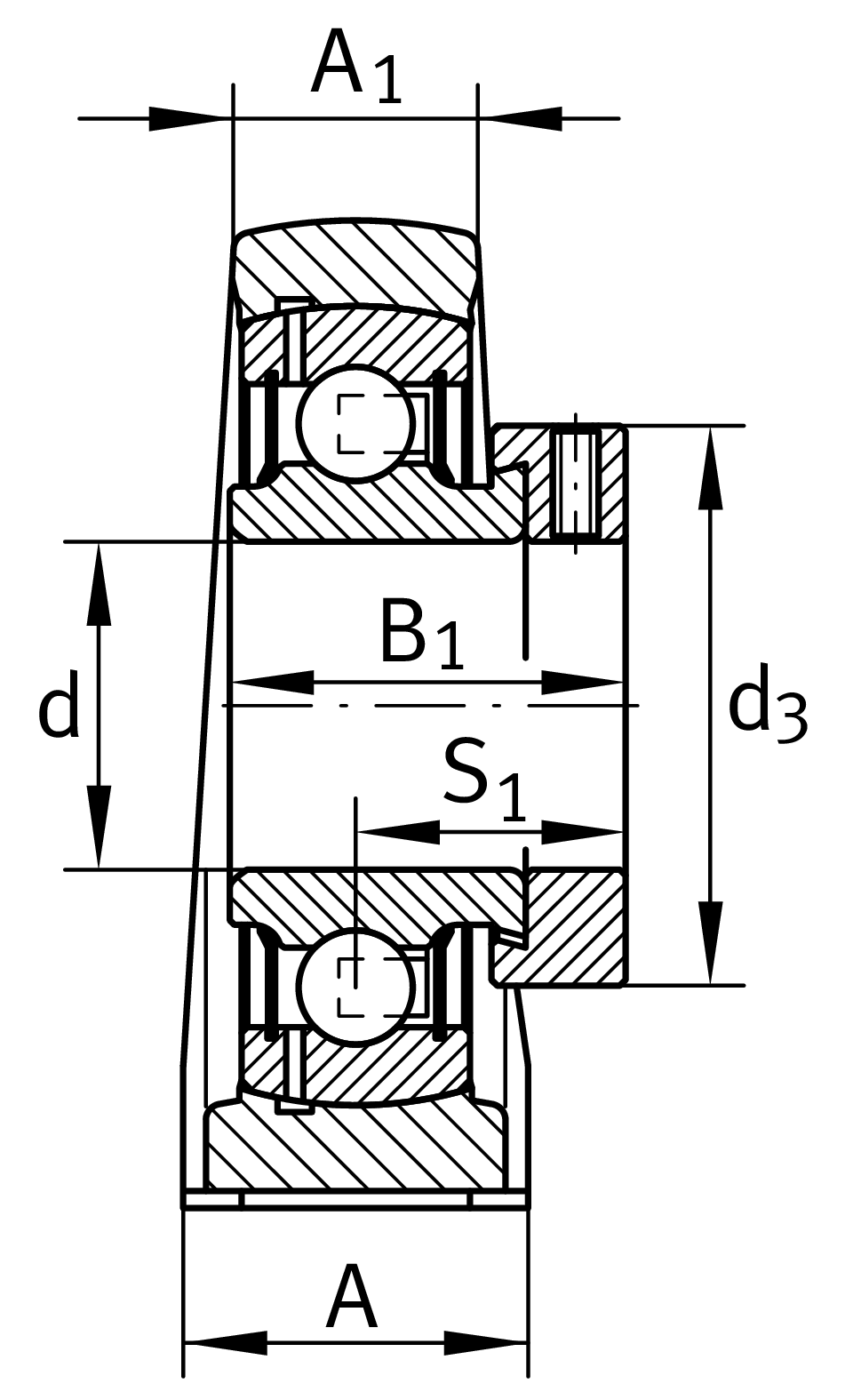

Dimensiuni detaliate
| H | Distanță ax arbore | 69,9 mm |
| A | Lățime (base) | 60 mm |
| A 1 | Lățime (head) | 42 mm |
| H 1 | Înălțime (base) | 25 mm |
| B 1 | Lățime totală colier de blocare | 53,1 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 39,6 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | ASE12 | |
| Denumire rulment | GRAE60-XL-NPP-B | |
| Protecting cap | KASK12 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
