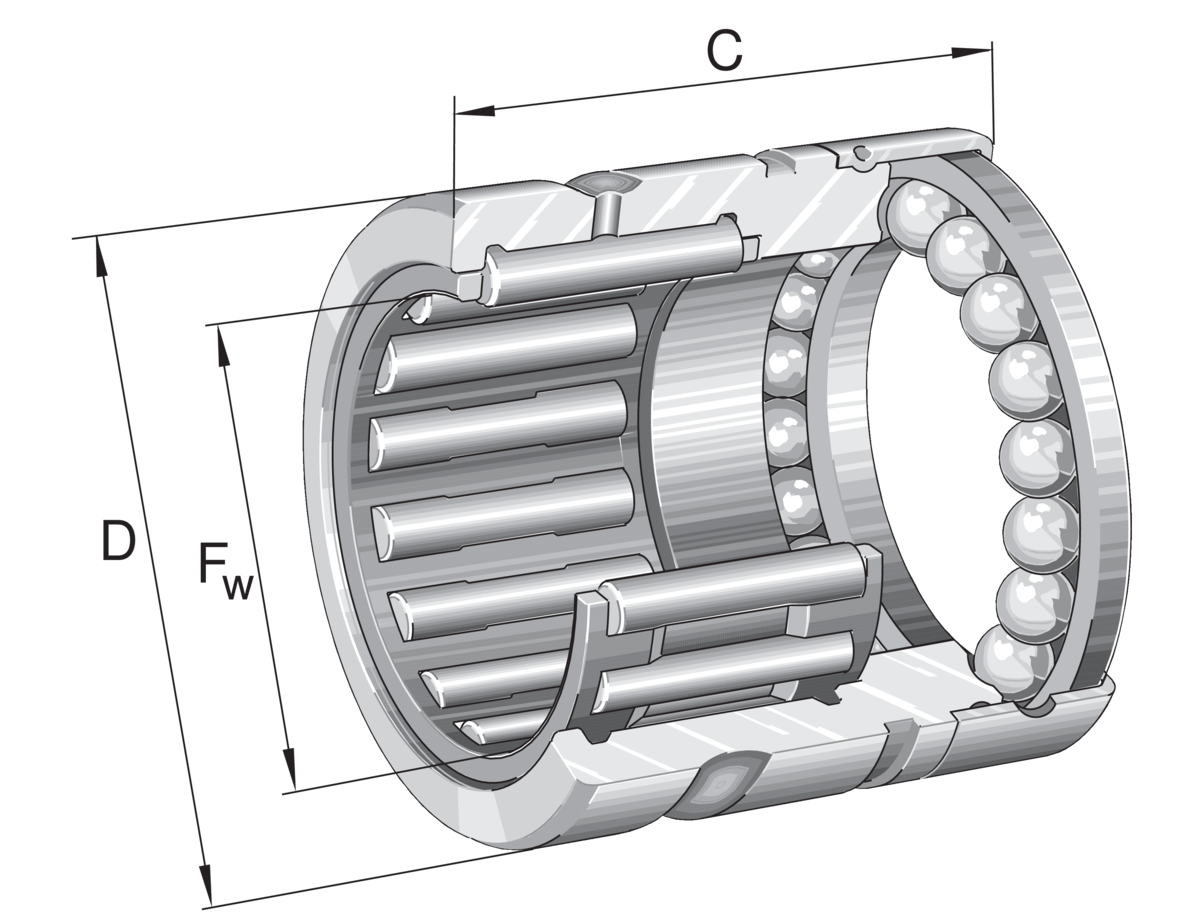

Fotografia produsului are caracter informativ

NX7-Z-TV-XL+INA

Date tehnice INA/Schaeffler

NX7-Z-TV-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NX..-Z, cu acțiune într-un singur sens componentă axială, pentru lubrifiere cu unsoare

D14 mmDiametru exterior

C r3.250 NSarcină dinamică de bază, radială

C 0r2.650 NSarcină statică de bază, radială

n G15.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Etanșat pe o parte

Cod produs	NX7-Z-TV-XL
Tip produs	Rulment combinat cu ace/axial cu bile
Marcă	INA
Număr material Schaeffler	0507789350000
Tip de bază	NX7
Masa	11.86 g
CAD disponibil	Da
Date de calcul disponibile	Nu

Tip etanșare	Z	Rulment cu capac de capăt
Colivie	TV	Colivie din poliamidă 66

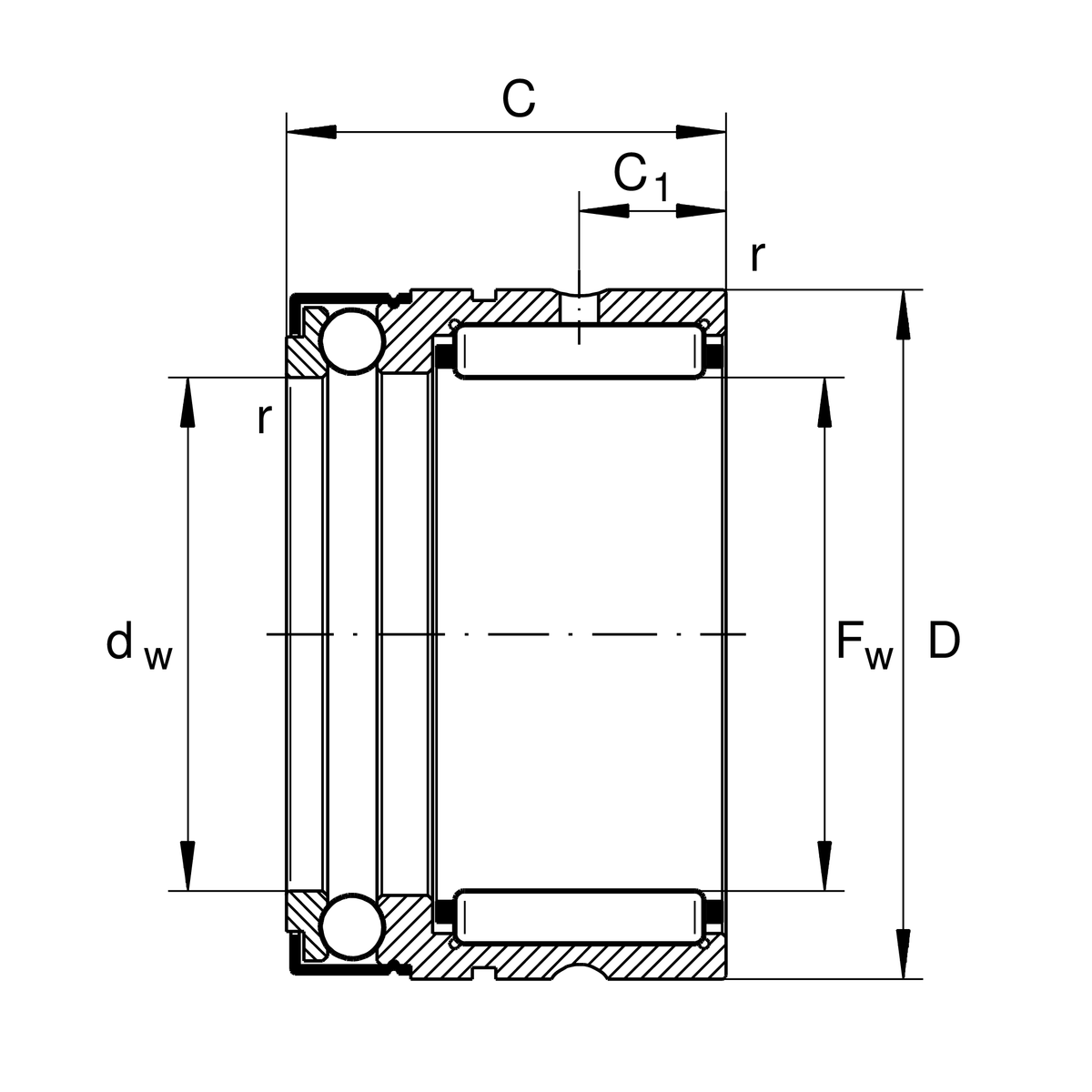

F w	Diametru interior	7 mm
D	Diametru exterior	14 mm
C	Înălțime	18 mm
C r	Sarcină dinamică de bază, radială	3.250 N
C 0r	Sarcină statică de bază, radială	2.650 N
C a	Sarcină dinamică de bază, axială	3.150 N
C 0a	Sarcină statică de bază, axială	4.300 N
C ur	Limită de sarcină la oboseală, radială	420 N
C ua	Limită de sarcină la oboseală, axială	195 N
n G	Turație limită	15.000 1/min
≈m	Masă	11,86 g

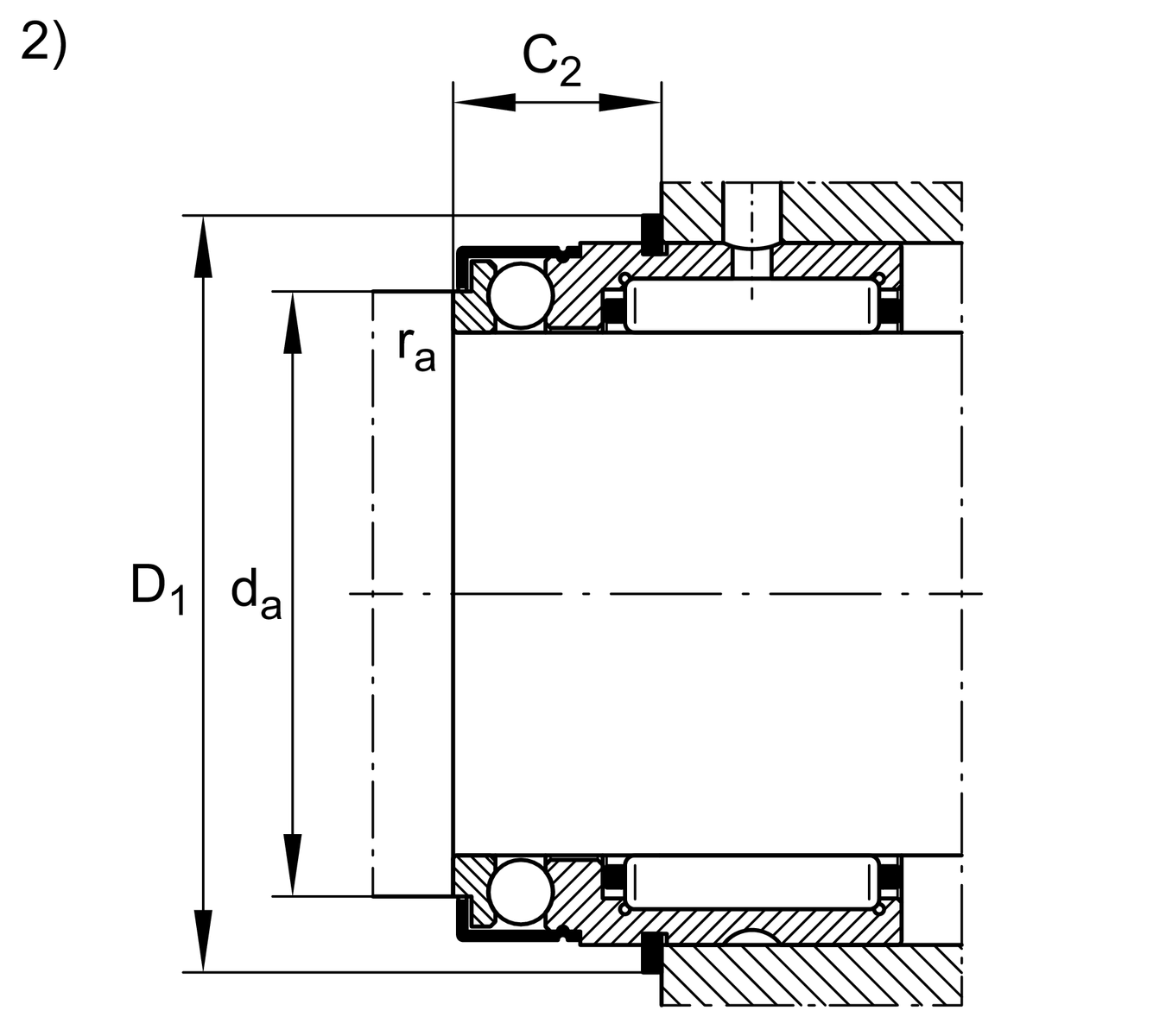

d a	Dimensiune de montaj umăr arbore	9,6 mm
r a max	Rază maximă a degajării	0,3 mm
D 1	Diametru de conectare inel elastic	16,5 mm
C 2	Lățime de conectare cu inel elastic	10 mm

C 1	Distanță până la orificiul de ungere	4,7 mm
C 2	Distanță până la orificiul de ungere	4,7 mm
d w	Diametru interior șaibă arbore	7 mm
r min	Dimensiune minimă a teșiturii	0,3 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

Inel elastic

WR14, SW14
