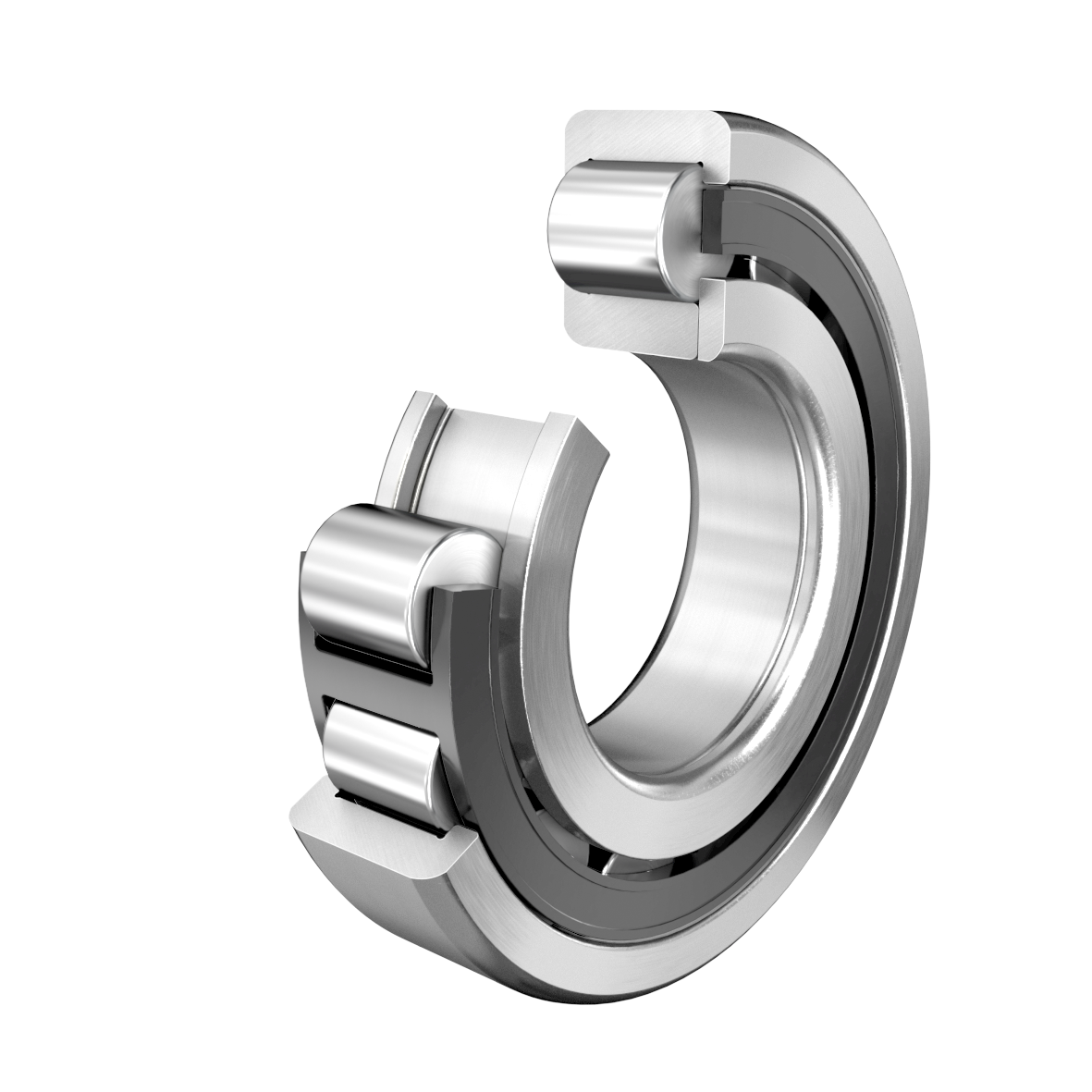

Fotografia produsului are caracter informativ

NUP2314-E-XL-TVP2+FAG

Date tehnice FAG/Schaeffler

NUP2314-E-XL-TVP2 - Rulment cu role cilindrice

Rulment cu role cilindrice NUP..-E-XL-TVP2, cu colivie, pe un singur rând, rulment fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, șaibă-bordură interioară, tip NUP

d70 mmDiametru interior

D150 mmDiametru exterior

B51 mmLățime

C r325.000 NSarcină dinamică de bază, radială

C 0r325.000 NSarcină statică de bază, radială

n G6.300 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Prezentare produs

Cod produs	NUP2314-E-XL-TVP2
Tip produs	Rulment cu role cilindrice
Marcă	FAG
Număr material Schaeffler	0192540590000
Tip de bază	NUP2314
Cod BearingX	NUP2314-E-XL-TVP2
Masa	4.13 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Execuție	E	Execuție cu capacitate mărită
Colivie	TVP2	Colivie solidă tip fereastră din PA66
Joc radial intern	CN (Grupa N)	Joc intern normal
Clasă de toleranță	PN	Normal (ISO 492:2023)
Număr de rânduri	1	Execuție pe un singur rând

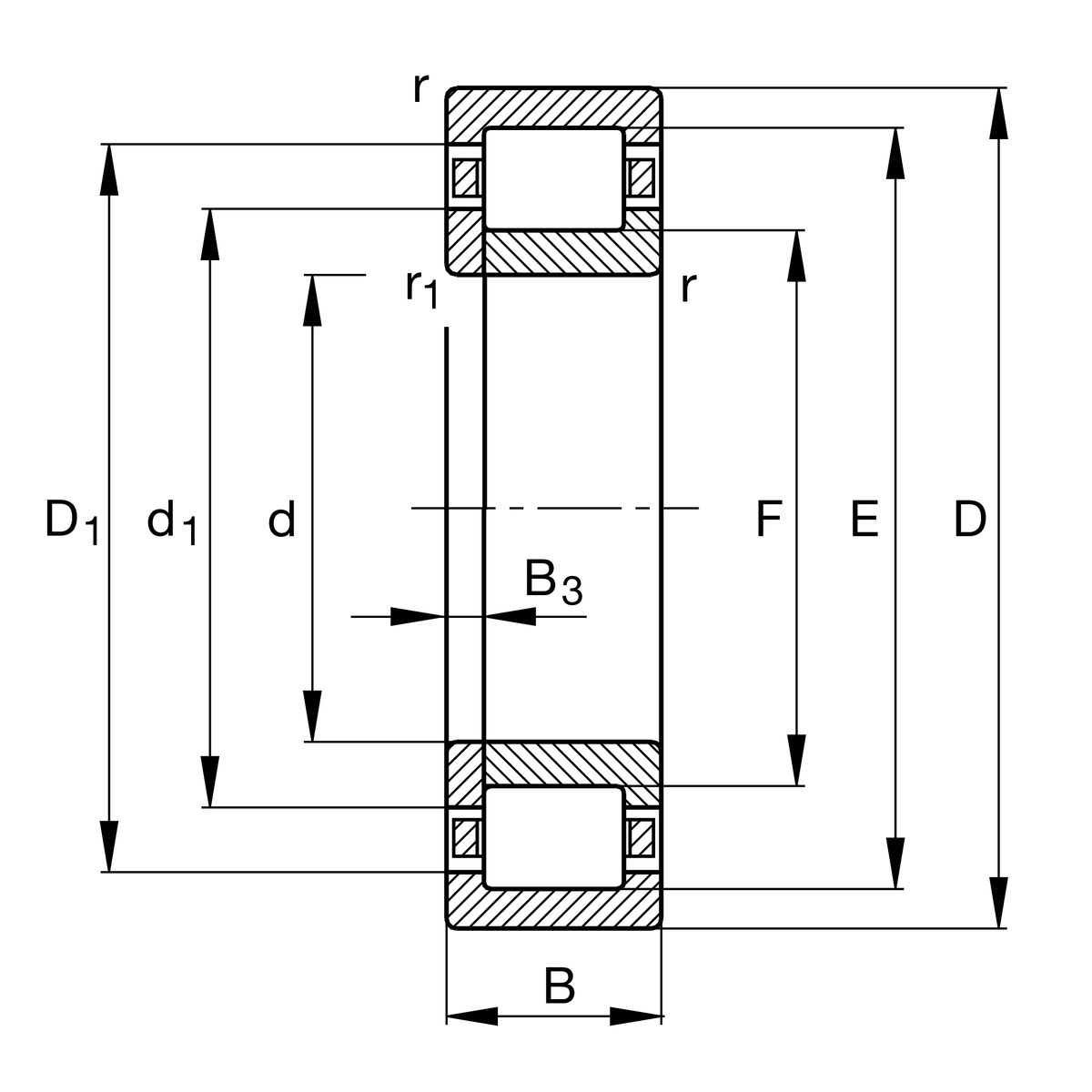

Dimensiuni principale și date de performanță

d	Diametru interior	70 mm
D	Diametru exterior	150 mm
B	Lățime	51 mm
C r	Sarcină dinamică de bază, radială	325.000 N
C 0r	Sarcină statică de bază, radială	325.000 N
C ur	Limită de sarcină la oboseală, radială	60.000 N
n G	Turație limită	6.300 1/min
n ϑr	Turație de referință	3.800 1/min
≈m	Masă	4,13 kg

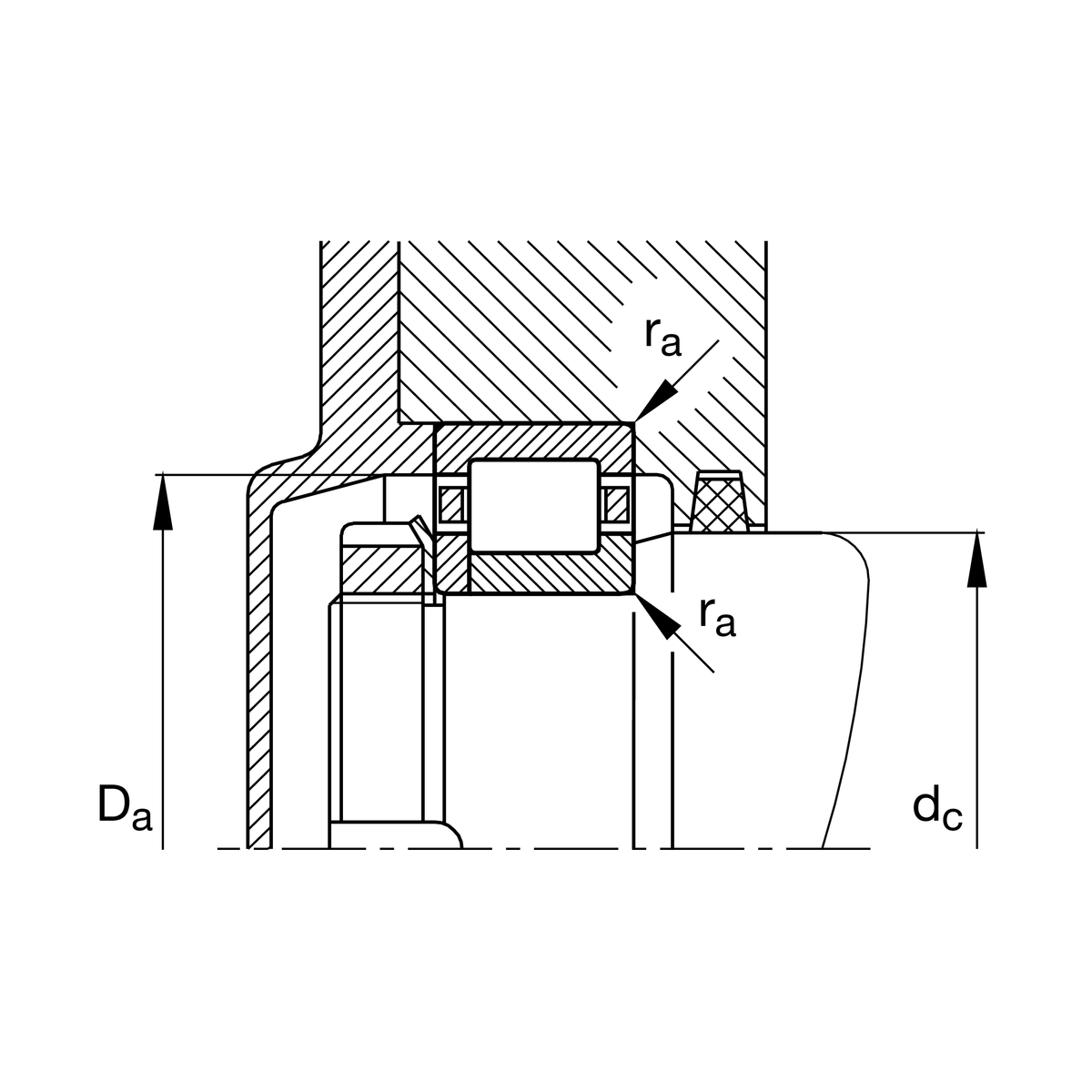

Dimensiuni de montaj

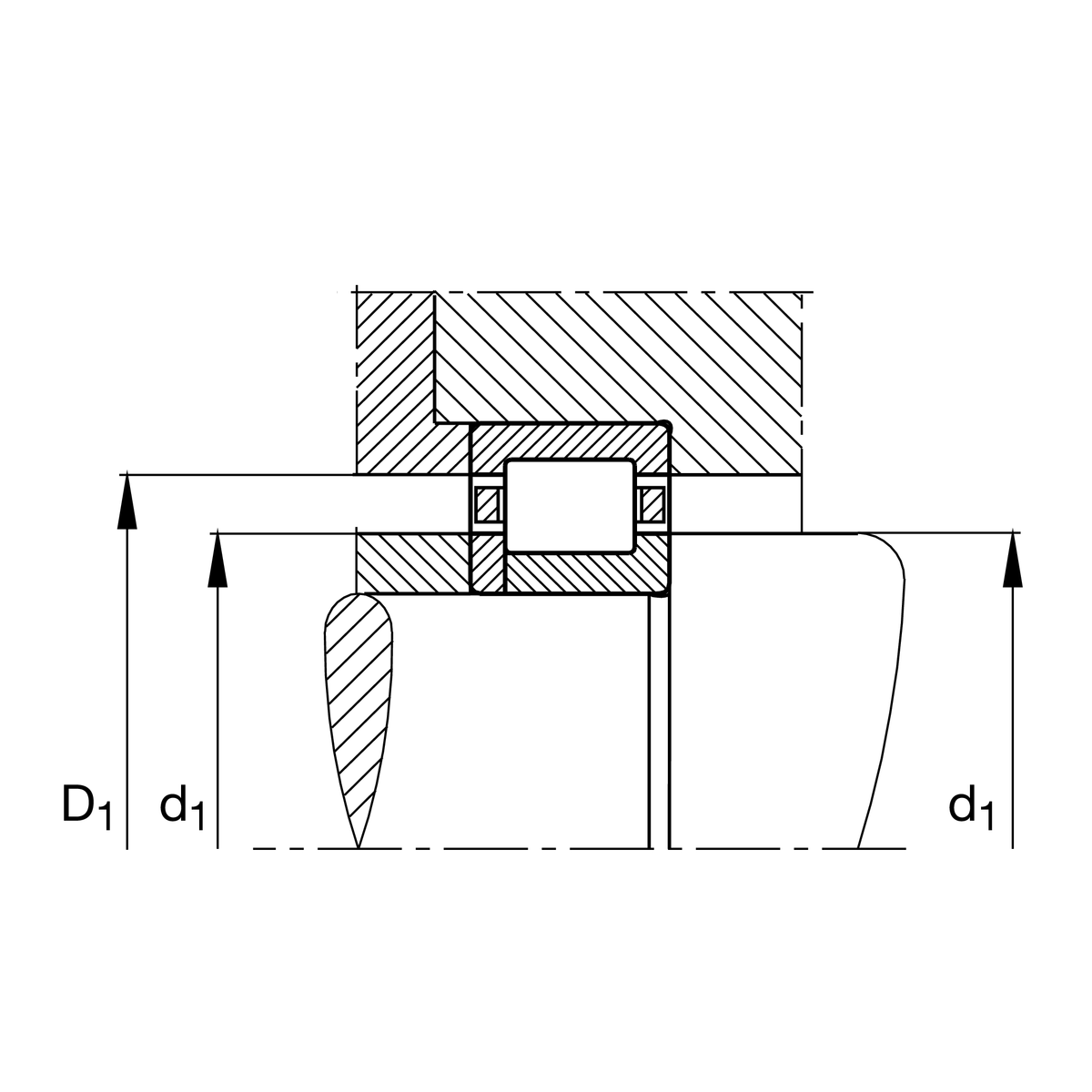

d 1	Diametru maxim bordură inel interior	97,4 mm
D 1 min	Diametru minim bordură inel exterior	126,8 mm
d a min	Diametru minim al umărului arborelui	82 mm
d c min	Umăr minim al arborelui	100 mm
D a max	Diametru maxim al umărului carcasei	138 mm
r a max	Rază maximă a degajării	2,1 mm

Dimensiuni detaliate

r min	Dimensiune minimă a teșiturii	2,1 mm
r 1 min	Dimensiune minimă a teșiturii	2,1 mm
E	Diametru cale de rulare inel exterior	133 mm
F	Diametru cale de rulare inel interior	89 mm
B 3	Lățime of loose rib	8,5 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
