Fotografia produsului are caracter informativ

NX17-Z-XL+INA

Date tehnice INA/Schaeffler

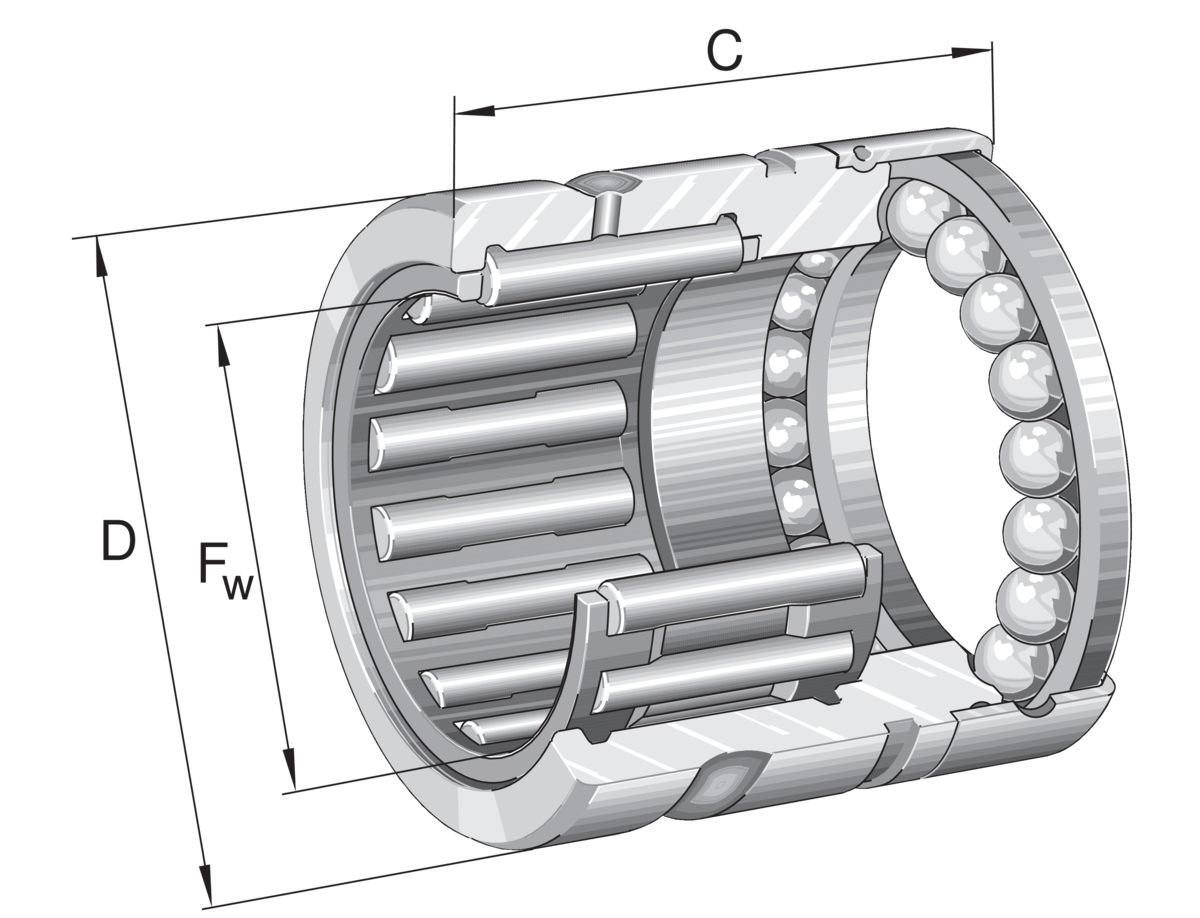

NX17-Z-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NX..-Z, cu acțiune într-un singur sens componentă axială, pentru lubrifiere cu unsoare

D26 mmDiametru exterior

C r13.500 NSarcină dinamică de bază, radială

C 0r15.000 NSarcină statică de bază, radială

n G7.500 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Etanșat pe o parte

Cod produs	NX17-Z-XL
Tip produs	Rulment combinat cu ace/axial cu bile
Marcă	INA
Număr material Schaeffler	0507791920000
Tip de bază	NX17
Masa	50.99 g
CAD disponibil	Da
Date de calcul disponibile	Nu

Tip etanșare	Z	Rulment cu capac de capăt
Colivie	Standard

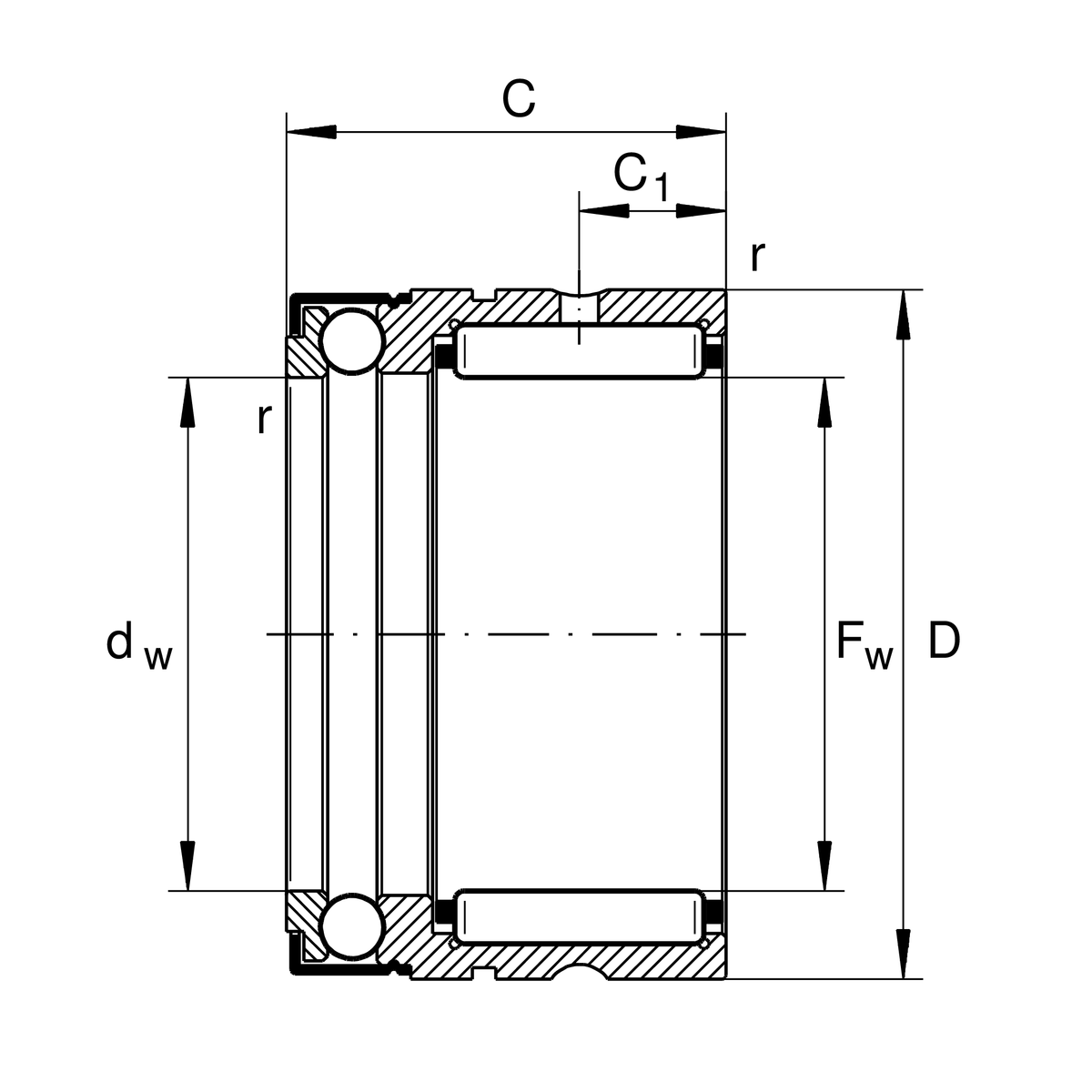

F w	Diametru interior	17 mm
D	Diametru exterior	26 mm
C	Înălțime	28 mm
C r	Sarcină dinamică de bază, radială	13.500 N
C 0r	Sarcină statică de bază, radială	15.000 N
C a	Sarcină dinamică de bază, axială	5.800 N
C 0a	Sarcină statică de bază, axială	11.500 N
C ur	Limită de sarcină la oboseală, radială	2.800 N
C ua	Limită de sarcină la oboseală, axială	530 N
n G	Turație limită	7.500 1/min
≈m	Masă	50,99 g

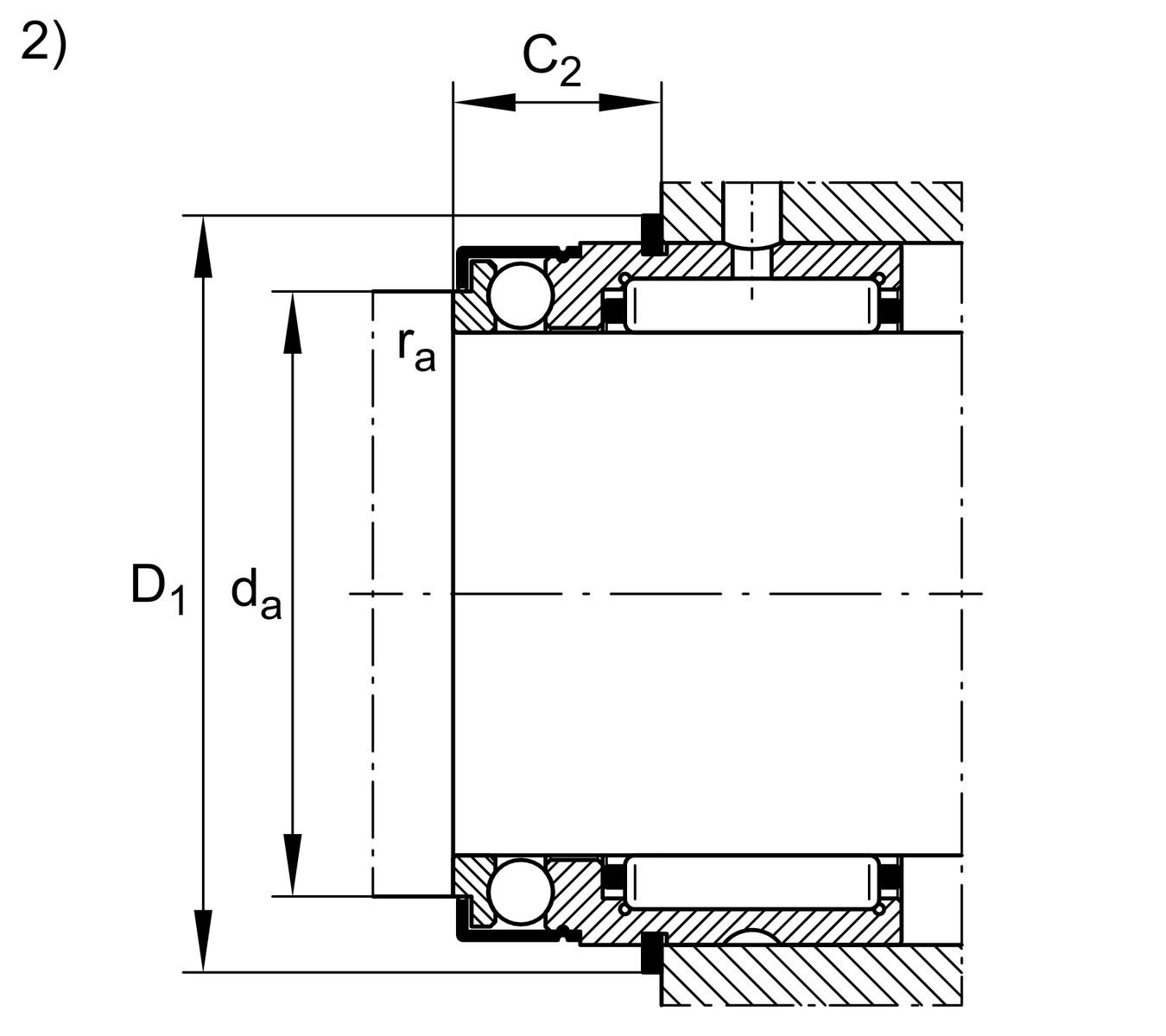

d a	Dimensiune de montaj umăr arbore	21 mm
r a max	Rază maximă a degajării	0,3 mm
D 1	Diametru de conectare inel elastic	28,5 mm
C 2	Lățime de conectare cu inel elastic	12,2 mm

C 1	Distanță până la orificiul de ungere	8 mm
C 2	Distanță până la orificiul de ungere	8 mm
d w	Diametru interior șaibă arbore	17 mm
r min	Dimensiune minimă a teșiturii	0,3 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

	Inele interioare IR adecvate	IR14X17X17-XL
	Inel elastic	WR26, SW26
