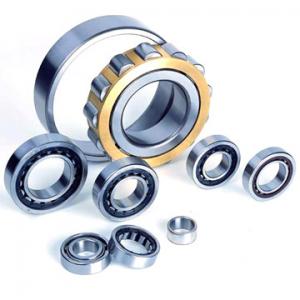

Fotografia produsului are caracter informativ
NU407-XL+FAG
Date tehnice FAG/Schaeffler

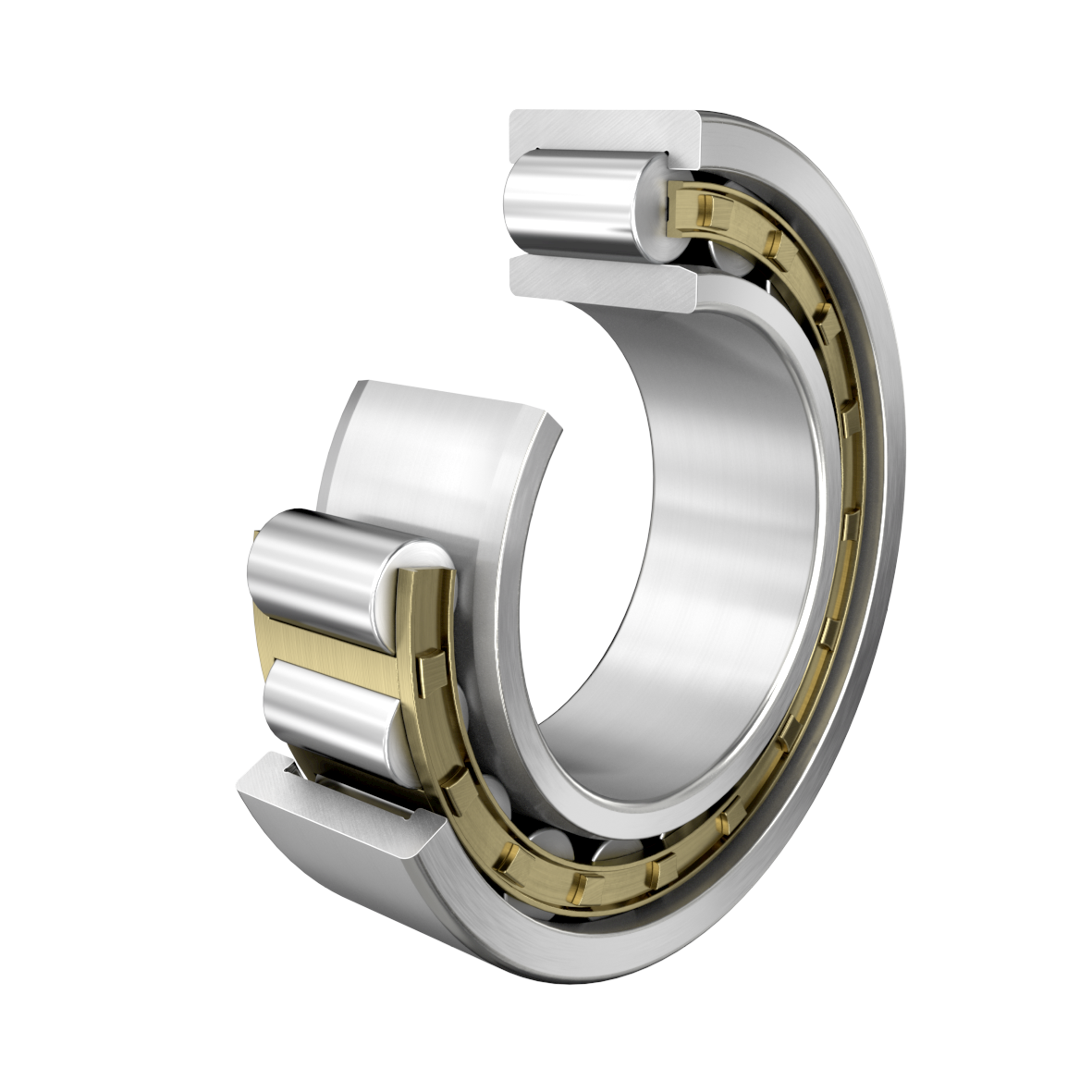

NU407-XL-M1 - Rulment cu role cilindrice
Rulment cu role cilindrice NU..-XL-M1, cu colivie, pe un singur rând, rulment liber, 2 borduri pe inelul exterior, fără borduri pe inelul interior (neted), tip NU, precizie de rotație P6
d35 mmDiametru interior
D100 mmDiametru exterior
B25 mmLățime
C r103.000 NSarcină dinamică de bază, radială
C 0r83.000 NSarcină statică de bază, radială
n G13.600 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NU407-XL-M1 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marca | FAG |
| Numar material Schaeffler | 0192504280000 |
| Tip de baza | NU407 |
| Cod BearingX | NU407-XL-M1 |
| Masa | 1.12 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Execuție | Standard | |
| Colivie | M1 | Colivie din alamă din două piese, ghidată pe role |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| D | Diametru exterior | 100 mm |
| B | Lățime | 25 mm |
| C r | Sarcină dinamică de bază, radială | 103.000 N |
| C 0r | Sarcină statică de bază, radială | 83.000 N |
| C ur | Limită de sarcină la oboseală, radială | 10.900 N |
| n G | Turație limită | 13.600 1/min |
| n ϑr | Turație de referință | 7.000 1/min |
| ≈m | Masă | 1,12 kg |
Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 46 mm |
| d a max | Diametru maxim al umărului arborelui | 52 mm |
| d b min | Umăr minim al arborelui | 55 mm |
| D a max | Diametru maxim al umărului carcasei | 89 mm |
| r a max | Rază maximă a degajării | 1,5 mm |
| r a1 max | Rază maximă a degajării | 1,5 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,5 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,5 mm |
| s | Deplasare axială | 2,6 mm |
| E | Diametru cale de rulare inel exterior | 83 mm |
| F | Diametru cale de rulare inel interior | 53 mm |
| D 1 min | Diametru minim bordură inel exterior | 78,2 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 150 °C |
