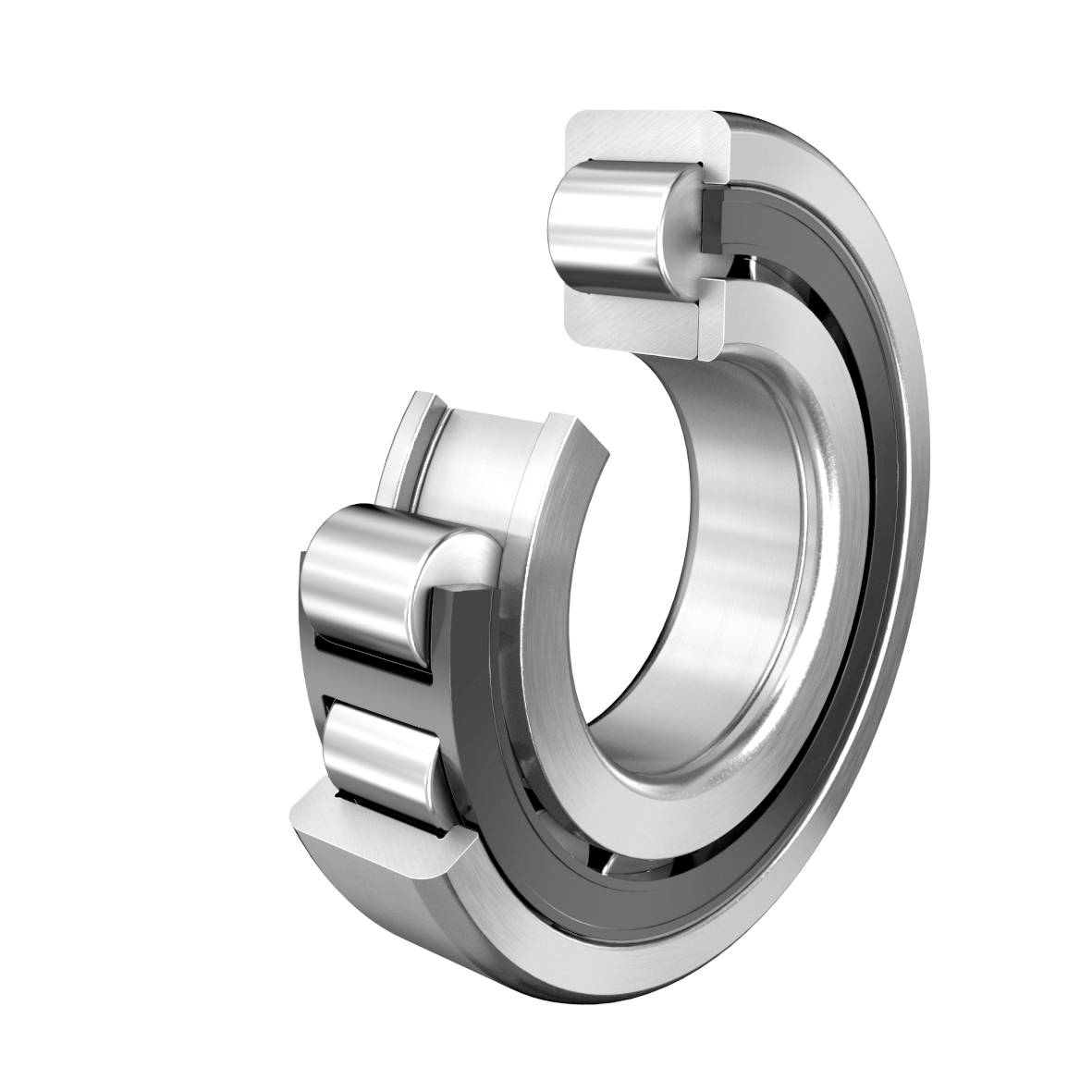

Fotografia produsului are caracter informativ
NUP2211-E-XL-TVP2+FAG
Date tehnice FAG/Schaeffler
NUP2211-E-XL-TVP2 - Rulment cu role cilindrice
Rulment cu role cilindrice NUP..-E-XL-TVP2, cu colivie, pe un singur rând, rulment fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, șaibă-bordură interioară, tip NUP
d55 mmDiametru interior
D100 mmDiametru exterior
B25 mmLățime
C r117.000 NSarcină dinamică de bază, radială
C 0r118.000 NSarcină statică de bază, radială
n G10.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NUP2211-E-XL-TVP2 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0167409630000 |
| Tip de bază | NUP2211 |
| Cod BearingX | NUP2211-E-XL-TVP2 |
| Masa | 0.82 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | TVP2 | Colivie solidă tip fereastră din PA66 |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 55 mm |
| D | Diametru exterior | 100 mm |
| B | Lățime | 25 mm |
| C r | Sarcină dinamică de bază, radială | 117.000 N |
| C 0r | Sarcină statică de bază, radială | 118.000 N |
| C ur | Limită de sarcină la oboseală, radială | 21.000 N |
| n G | Turație limită | 10.000 1/min |
| n ϑr | Turație de referință | 4.700 1/min |
| ≈m | Masă | 0,82 kg |

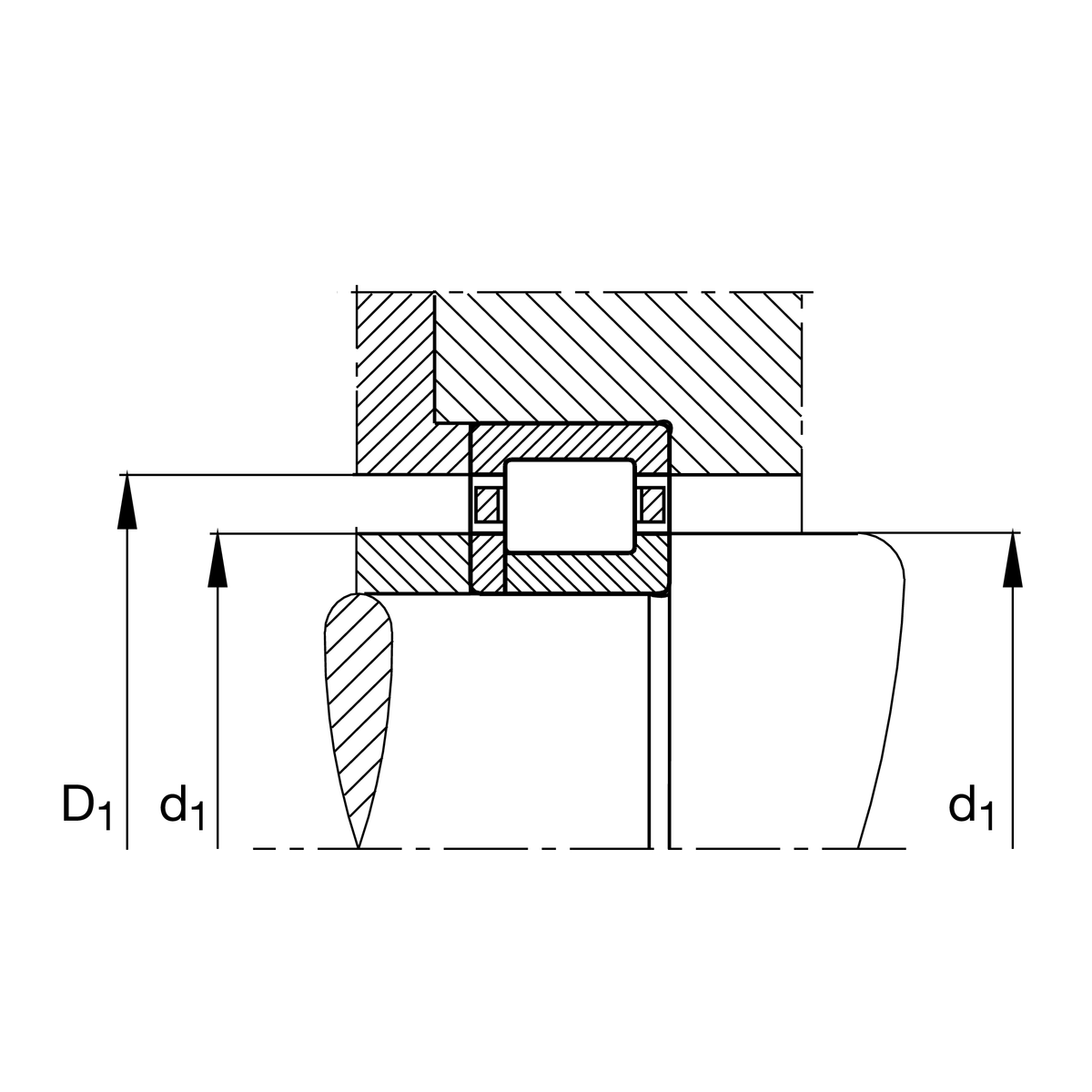

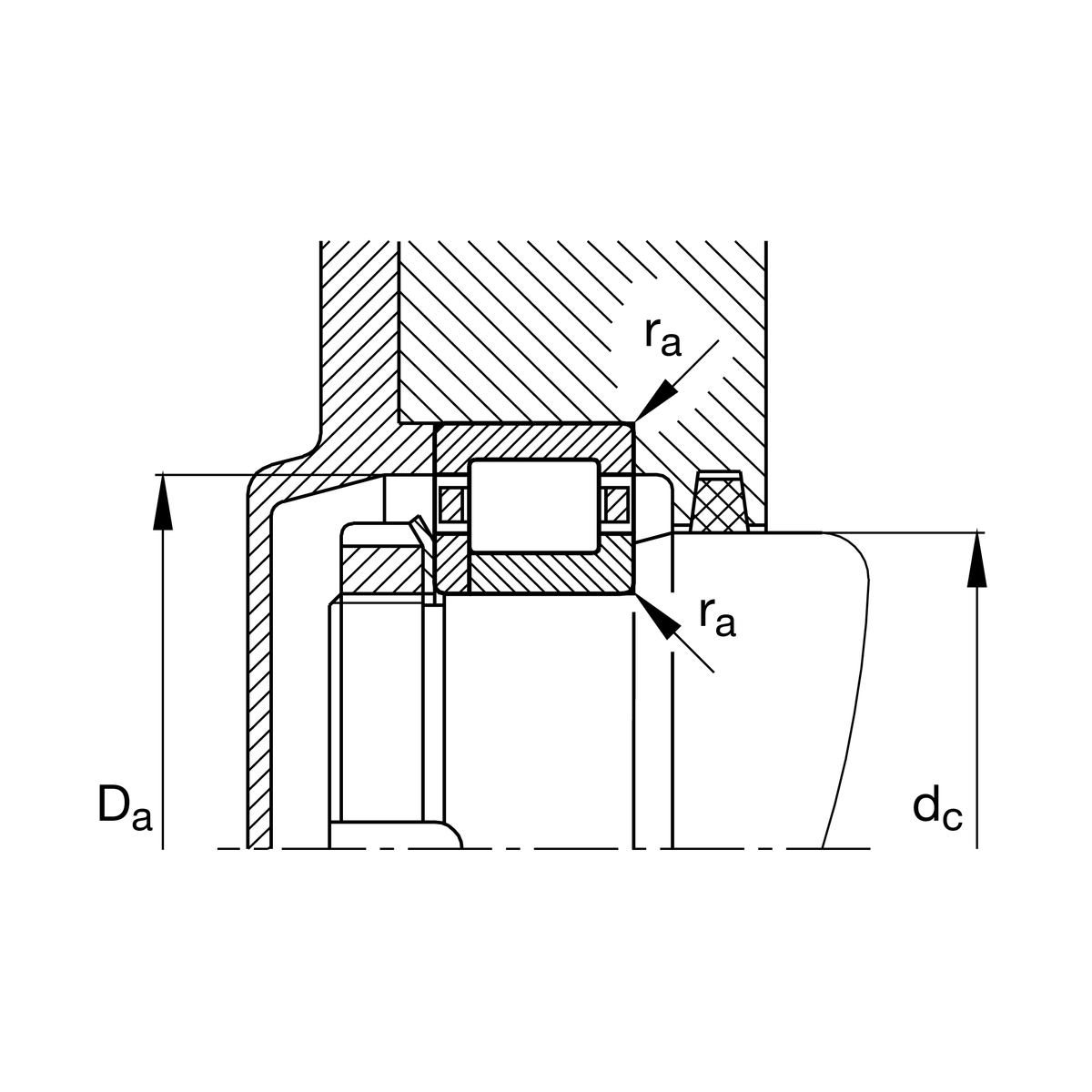

Dimensiuni de montaj
| d 1 | Diametru maxim bordură inel interior | 70,8 mm |
| D 1 min | Diametru minim bordură inel exterior | 86,6 mm |
| d a min | Diametru minim al umărului arborelui | 62 mm |
| d c min | Umăr minim al arborelui | 73 mm |
| D a max | Diametru maxim al umărului carcasei | 91 mm |
| r a max | Rază maximă a degajării | 1,5 mm |

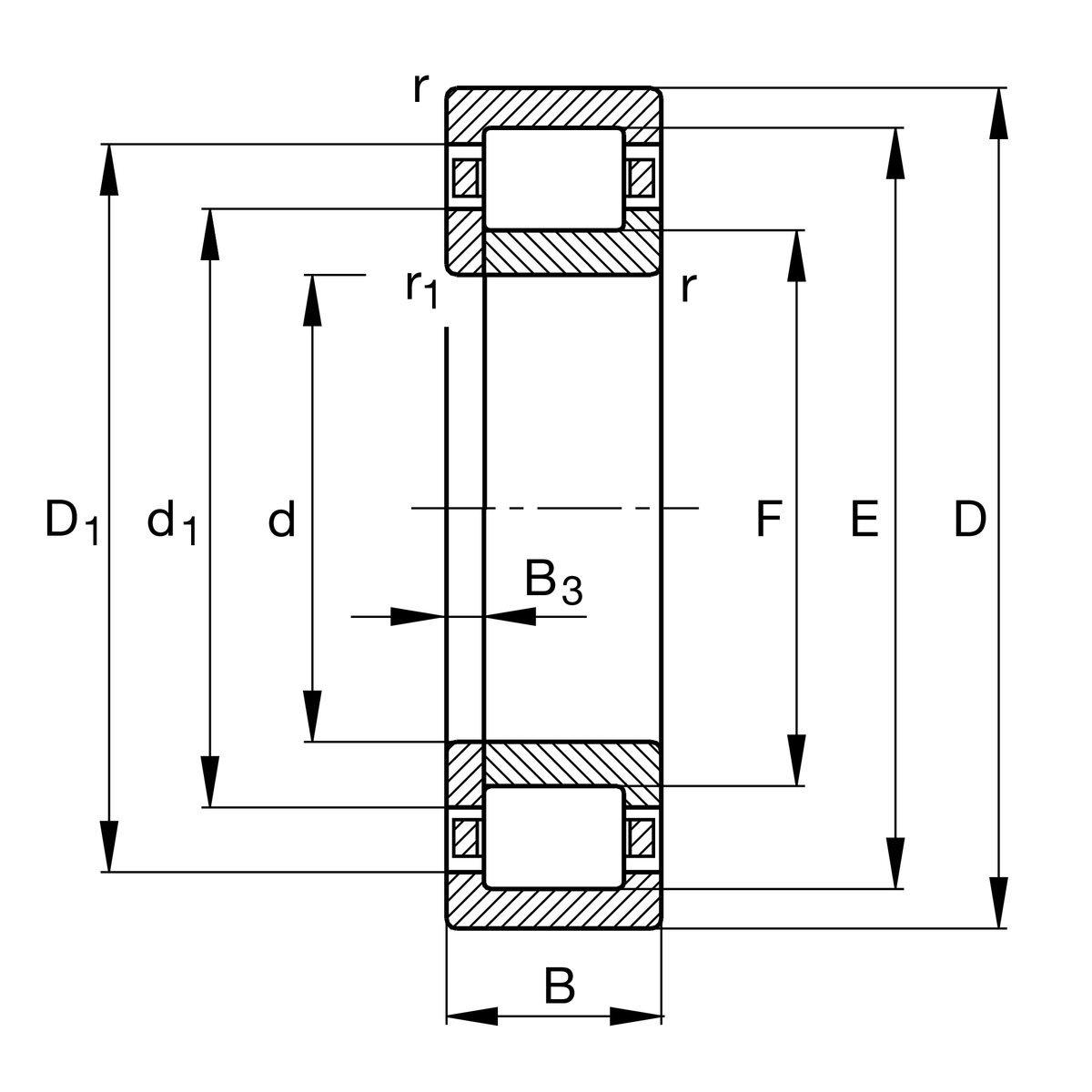

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,5 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,1 mm |
| E | Diametru cale de rulare inel exterior | 90 mm |
| F | Diametru cale de rulare inel interior | 66 mm |
| B 3 | Lățime of loose rib | 4 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
