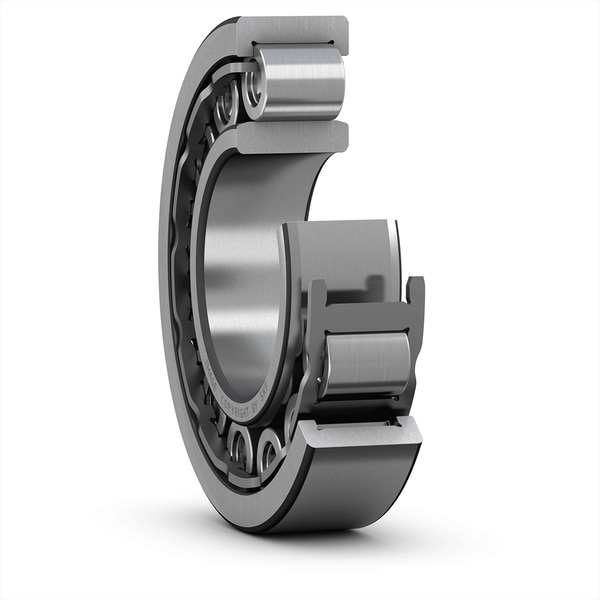

Fotografia produsului are caracter informativ
NU313-ECJ+SKF
Date tehnice produs
NU 313 ECJ - Rulment cu role cilindrice cu un singur rând, design NU
Rulment cu role cilindrice cu un singur rând, design NU Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul exterior și fără flanșe pe inelul interior, rulmenții cu design NU pot acomoda deplasarea axială în ambele direcții. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbul componentelor rulmentului.
Diametru interior65 mmDiametru interior
Diametru exterior140 mmDiametru exterior
Lățime33 mmLățime
Clasificare de încărcare dinamică de bază212 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază196 kNClasificare de încărcare statică de bază
Viteză de referință5300 r/minViteză de referință
Prezentare produs
| Cod produs | NU 313 ECJ |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NU |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 65 mm |
| Diametru exterior | Diametru exterior | 140 mm |
| Lățime | Lățime | 33 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 212 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 196 kN |
| Viteză de referință | Viteză de referință | 5300 r/min |
| Viteză limită | Viteză limită | 6000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Capacitate de deplasare axială | Capacitate de deplasare axială | În ambele direcții |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de găurire | Tip de găurire | Cilindric |
| Colivie | Colivie | Fierărie |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 2 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 0 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 8 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 2.22 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 65 mm |
| D | Diametru exterior | 140 mm |
| B | Lățime | 33 mm |
| D1 | Diametru umăr inel exterior | ≈ 117.5 mm |
| F | Diametru căii de rulare a inelului interior | 82.5 mm |
| r1,2 | Dimensiune chamfer | min. 2.1 mm |
| r3,4 | Dimensiune chamfer | min. 2.1 mm |
| s | Deplasare axială permisibilă | max. 2.2 mm |
Dimensiuni de sprijin
| da | Diametru manșon de distanțare | min. 77 mm |
| da | Diametru manșon de distanțare | max. 80 mm |
| db | Diametru sprijin arbore | min. 85 mm |
| Da | Diametru sprijin carcasă | max. 127.8 mm |
| ra | Raza de fillet | max. 2 mm |
| rb | Raza de fillet | max. 2 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 212 kN |
| C0 | Clasificare de încărcare statică de bază | 196 kN |
| Pu | limită de încărcare de oboseală | 25.5 kN |
| Viteză de referință | Viteză de referință | 5300 r/min |
| Viteză limită | Viteză limită | 6000 r/min |
| kr | Factor minim de încărcare | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
Produse asociate
| Inel unghiular | Inel unghiular | HJ 313 EC |
