NN3026-AS-K-M-SP+FAG

NN3026-AS-K-M-SP+FAG

Date tehnice FAG/Schaeffler

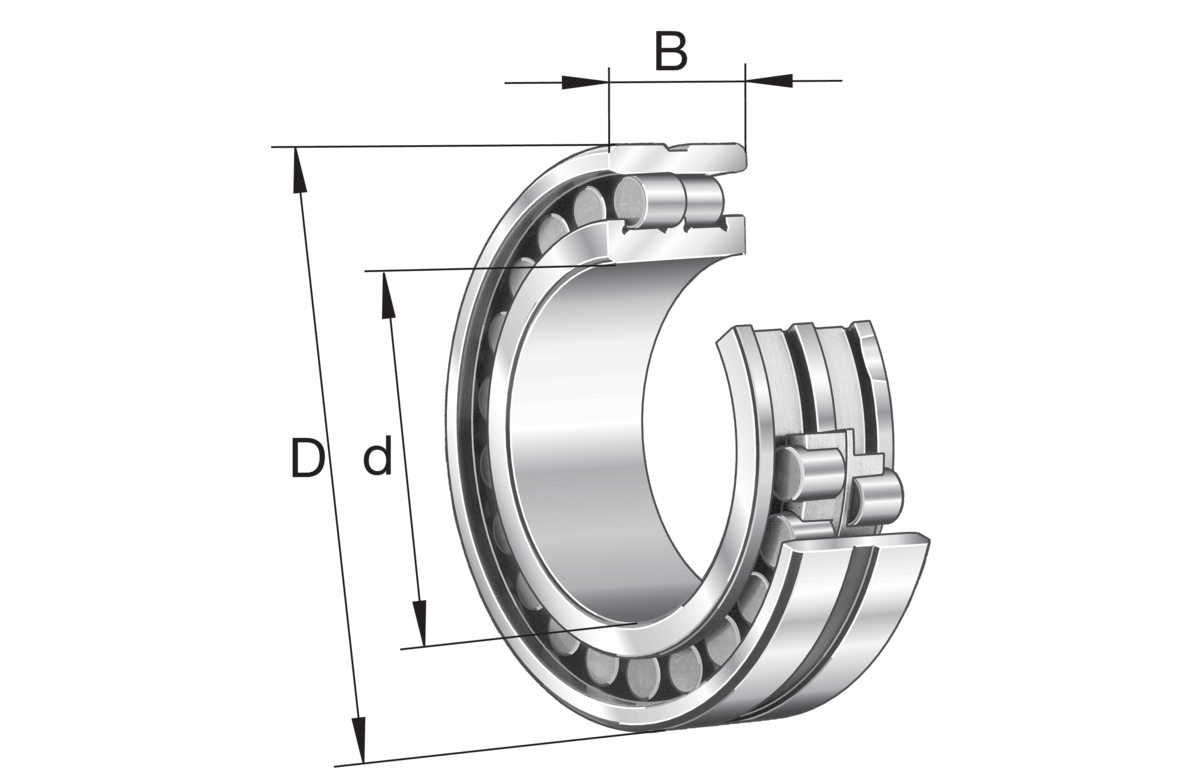

NN3026-AS-K-M-SP - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NN30..-AS-K-M-SP, rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d130 mmDiametru interior
D200 mmDiametru exterior
B52 mmLățime
C r295.000 NSarcină dinamică de bază, radială
C 0r500.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat

Prezentare produs

Cod produsNN3026-AS-K-M-SP
Tip produsRulment cu role cilindrice
MarcaFAG
Numar material Schaeffler0190046050000
Tip de bazaNN3026
Cod BearingXNN3026-AS-K-M-SP
Masa5.677 kg
CAD disponibilDa
Date de calcul disponibileDa

Varianta tehnica si sufixe

ColivieMColivie din alamă
Clasă de toleranțăSPClasă de toleranță SP
Tip alezajKTapered, conicitate 1:12
Change markAInternal Variant A
Joc radial internC1 (Group 1)Joc intern mai mic decât C2
Număr de rânduri2Execuție pe două rânduri

Dimensiuni principale și date de performanță

dDiametru interior130 mm
DDiametru exterior200 mm
BLățime52 mm
C rSarcină dinamică de bază, radială295.000 N
C 0rSarcină statică de bază, radială500.000 N
C urLimită de sarcină la oboseală, radială63.000 N
n G GreaseTurație limită pentru lubrifiere cu unsoare4.100 1/min
n G OilTurație limită pentru lubrifiere cu ulei4.800 1/min
≈mMasă5,677 kg

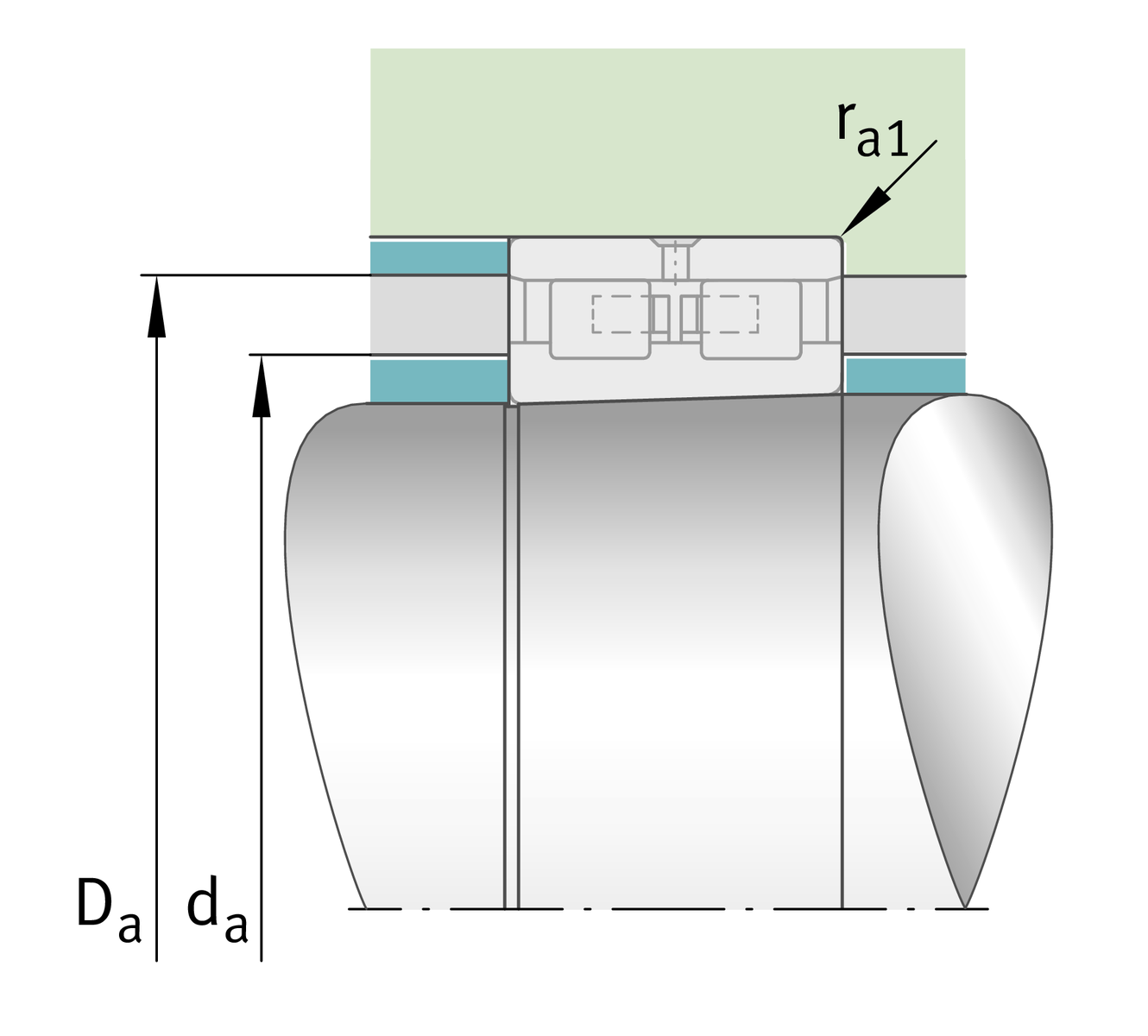

Dimensiuni de montaj

d aDiametru umăr arbore150 mm
Diametru umăr arbore toleranceh12
D aDiametru umăr carcasă186 mm
Diametru degajare umăr inel exteriorH12
r a1 maxRază maximă a degajării2 mm

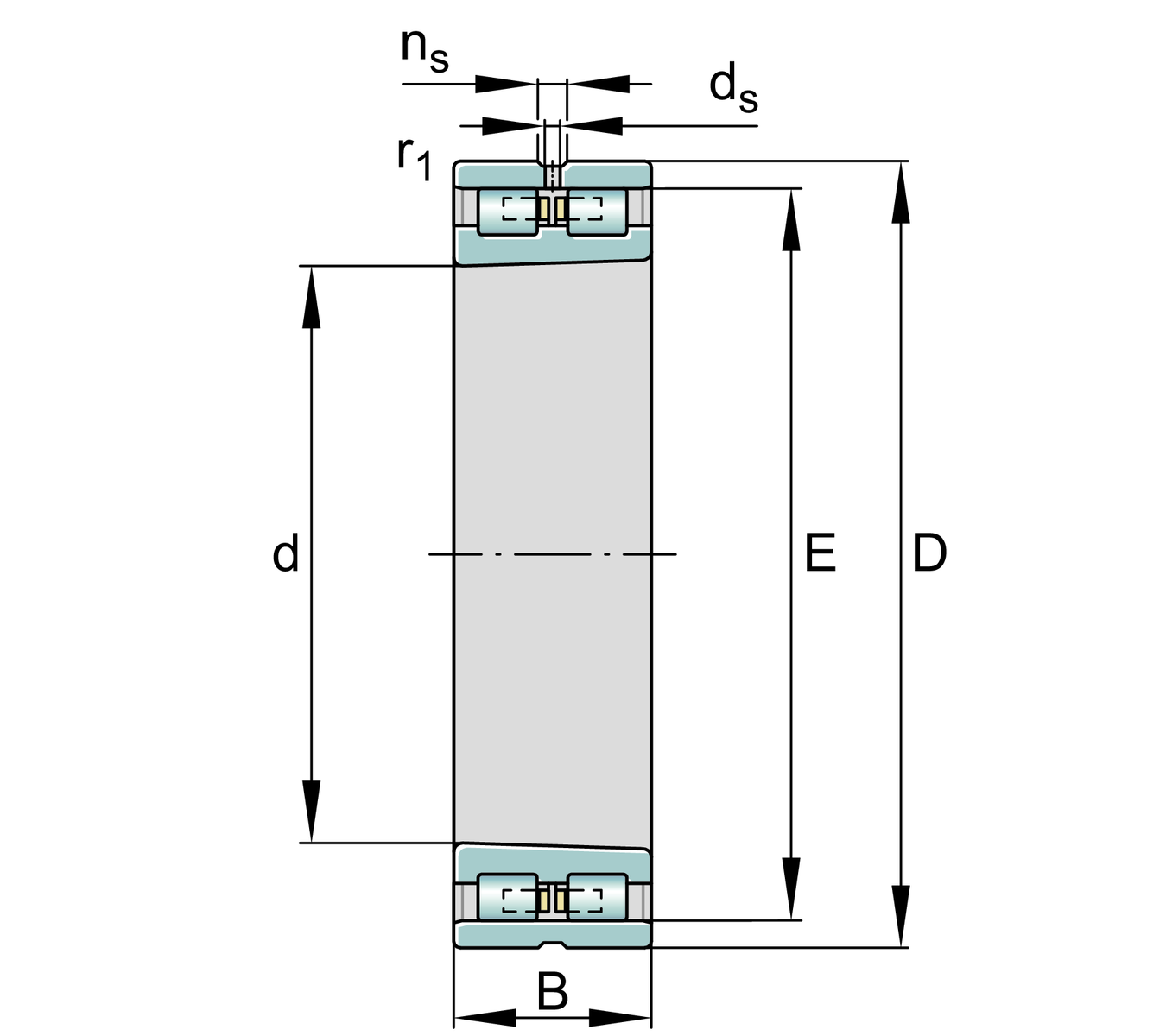

Dimensiuni detaliate

r 1 minDimensiune minimă a teșiturii2 mm
EDiametru cale de rulare inel exterior182 mm
n sLățime canal de ungere9,5 mm
d sDiametru orificiu de ungere4,8 mm

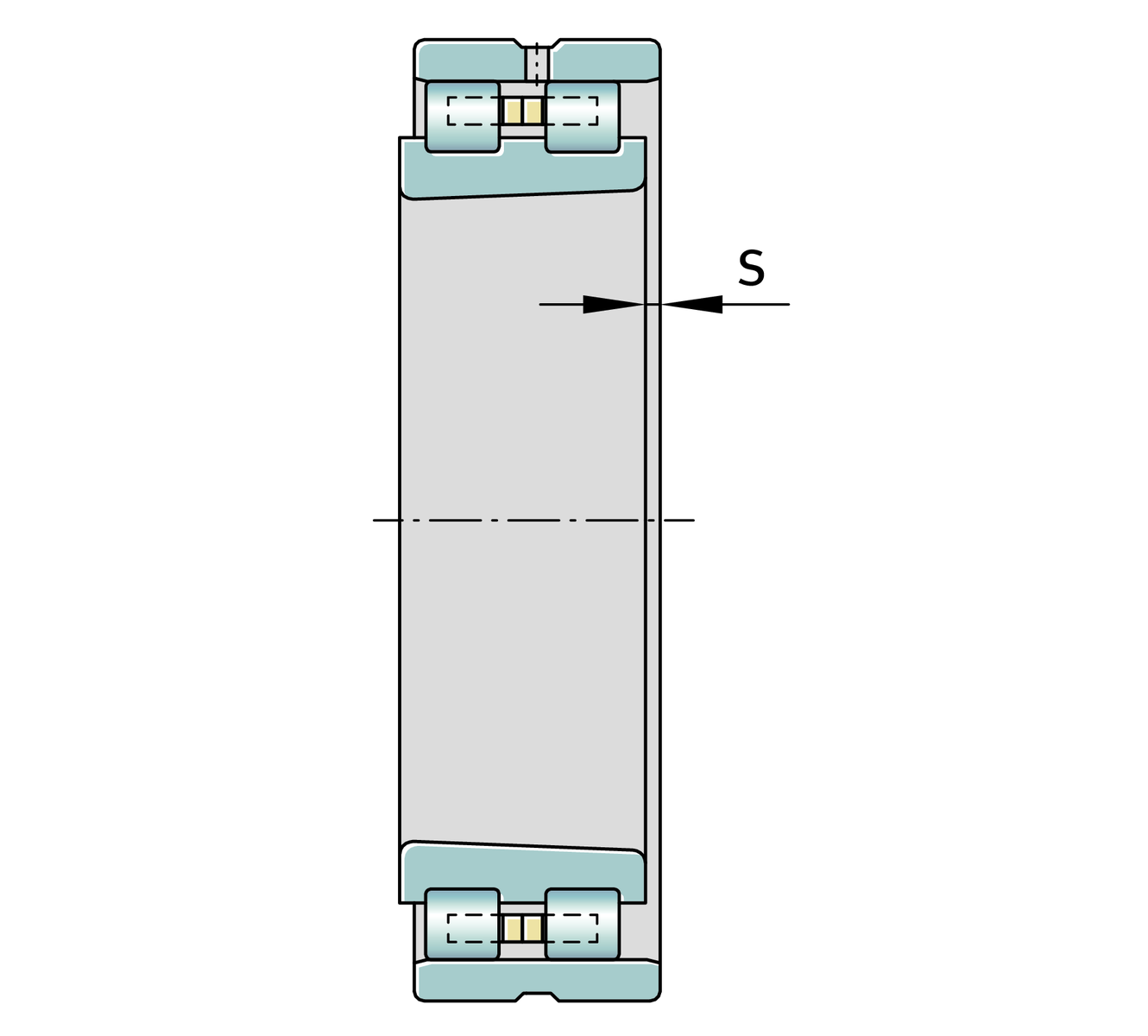

sDeplasare axială3,1 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare150 °C
