NKXR30-XL+INA

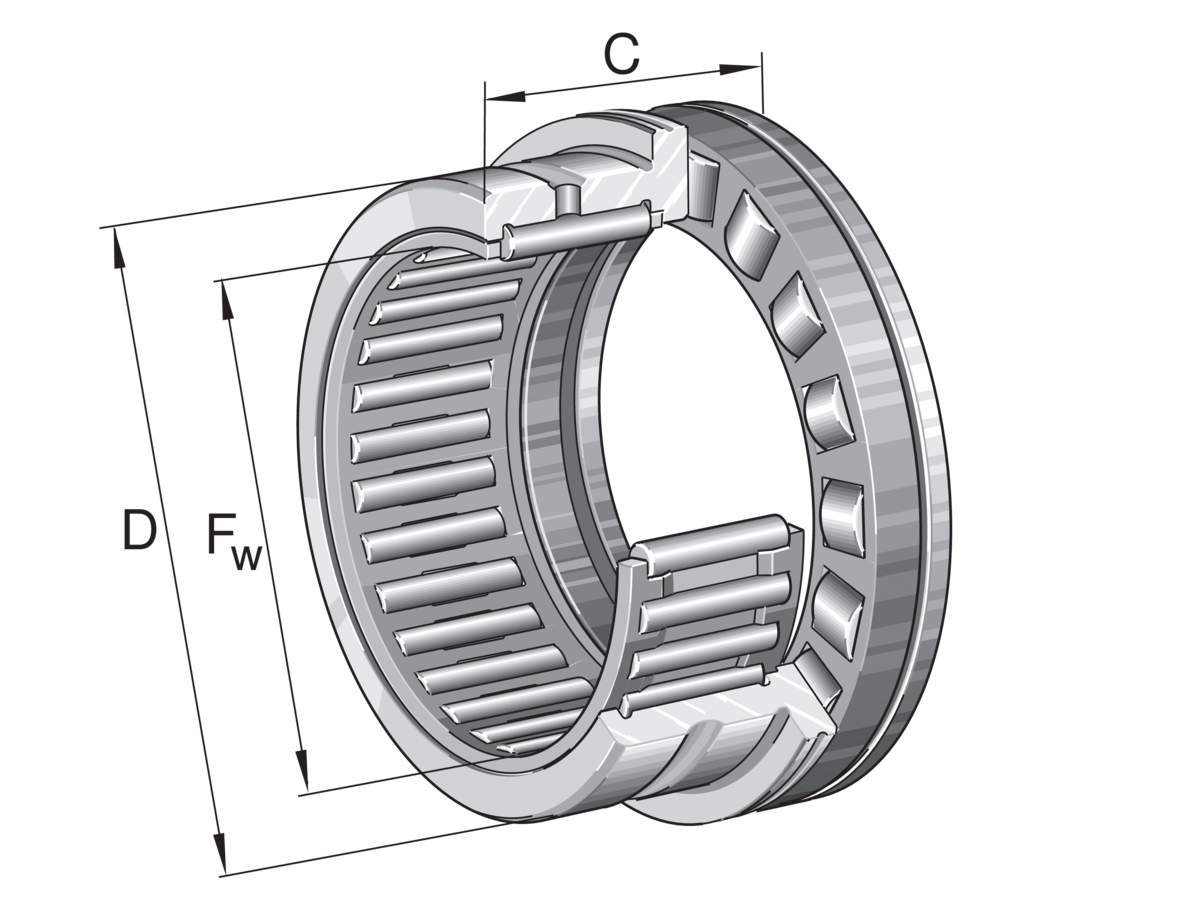

Fotografia produsului are caracter informativ

NKXR30-XL+INA

Date tehnice INA/Schaeffler

NKXR30-XL - Rulment combinat cu ace/axial cu role cilindrice

Rulmenți combinați cu ace/axiali cu role cilindrice NKXR, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, fără capac de capăt, pentru lubrifiere cu ulei

D42 mmDiametru exterior
C r25.500 NSarcină dinamică de bază, radială
C 0r36.000 NSarcină statică de bază, radială
n G7.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat

Prezentare produs

Cod produsNKXR30-XL
Tip produsRulment combinat cu ace/axial cu role cilindrice
MarcăINA
Număr material Schaeffler0507807430000
Tip de bazăNKXR30
Masă133.4 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșareFără
Clasă de toleranțăPNNurmal (DIN 620-2)

Dimensiuni principale și date de performanță

F wDiametru interior30 mm
DDiametru exterior42 mm
CÎnălțime30 mm
C rSarcină dinamică de bază, radială25.500 N
C 0rSarcină statică de bază, radială36.000 N
C aSarcină dinamică de bază, axială35.500 N
C 0aSarcină statică de bază, axială86.000 N
C urLimită de sarcină la oboseală, radială6.400 N
C uaLimită de sarcină la oboseală, axială8.200 N
n GTurație limită7.500 1/min
n ϑrTurație de referință2.900 1/min
≈mMasă133,4 g

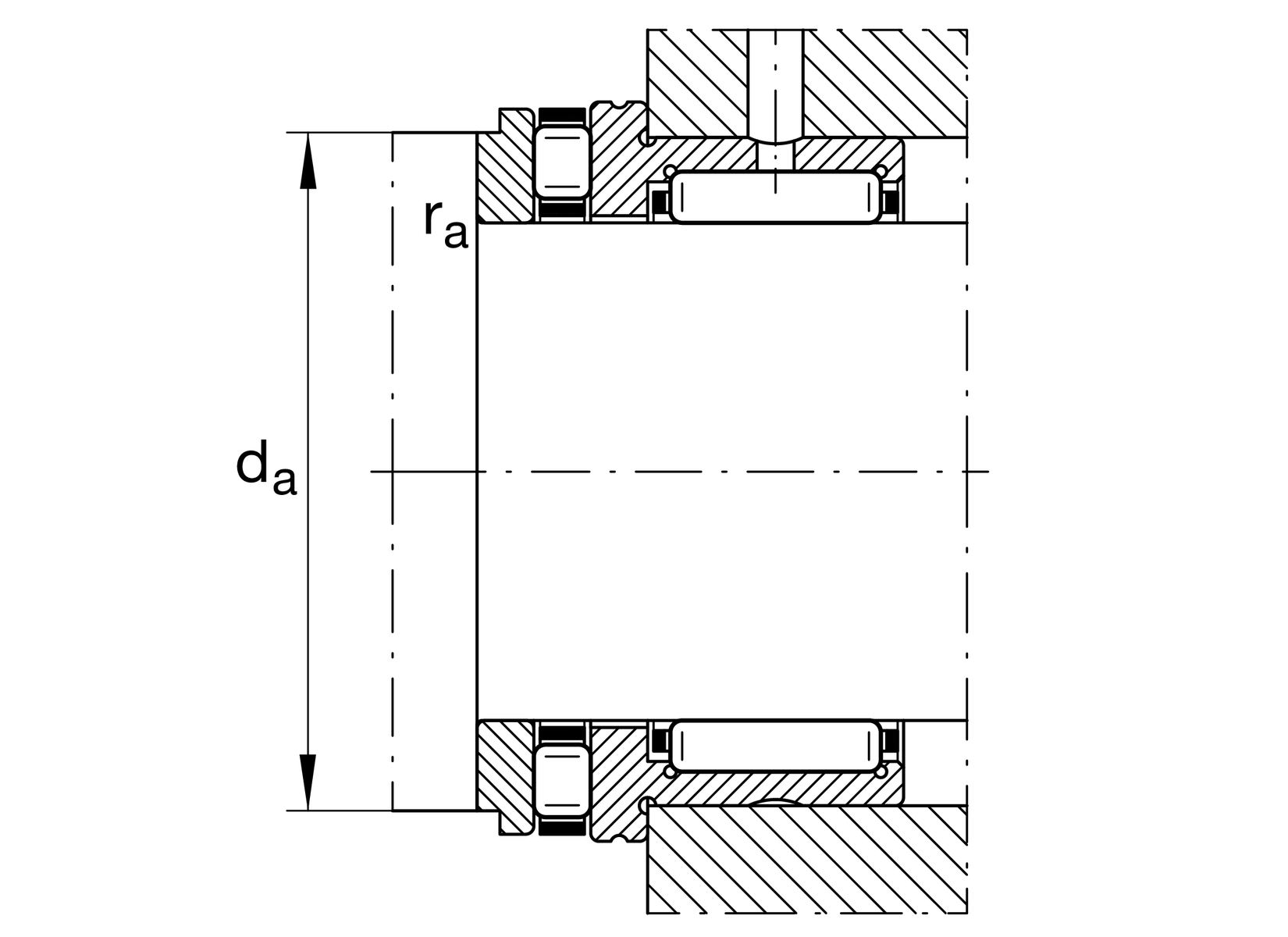

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore42,7 mm
r a maxRază maximă a degajării0,6 mm

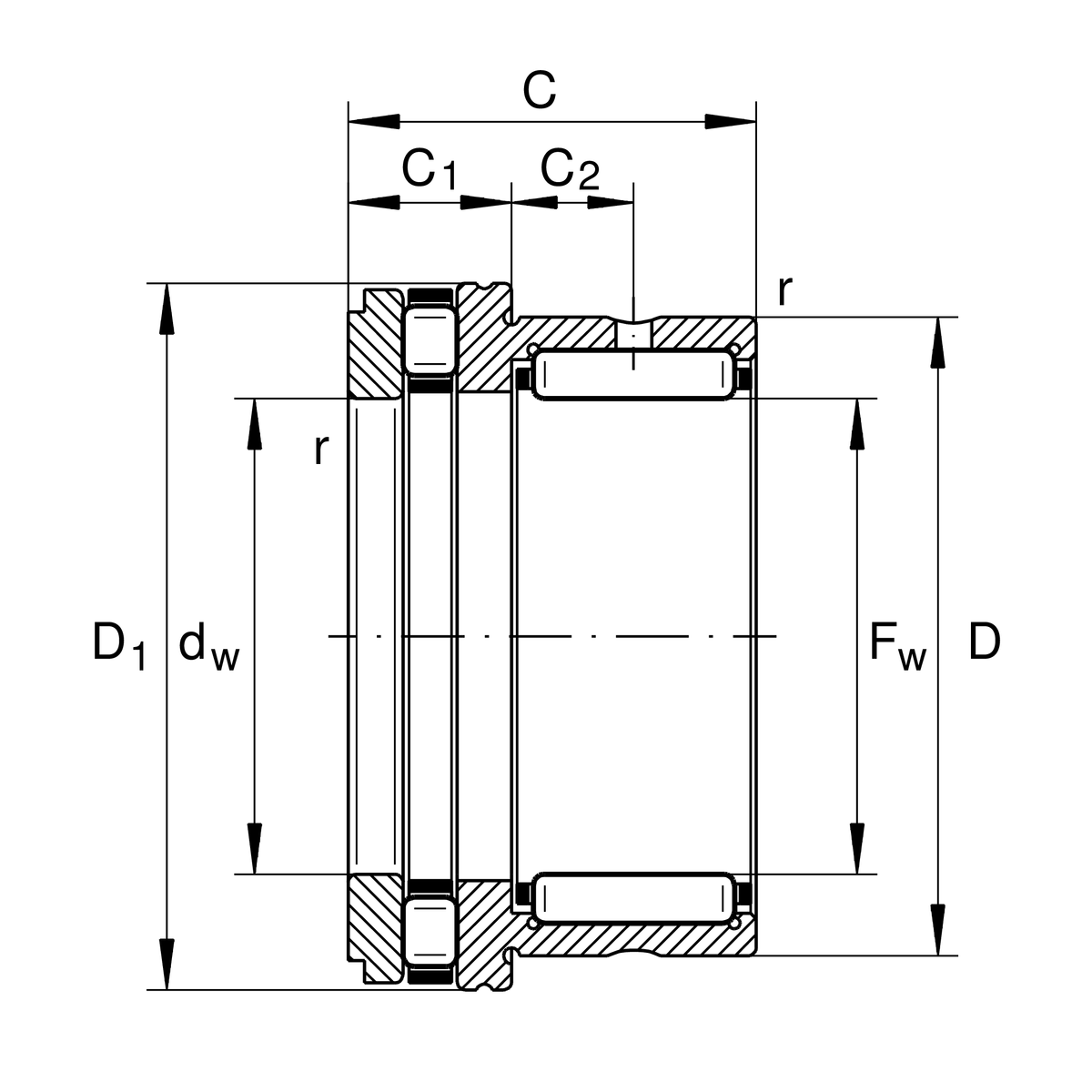

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă47,1 mm
C 1Lățime componentă axială rulment11 mm
C 2Distanță până la orificiul de ungere9,5 mm
d wDiametru interior șaibă arbore30 mm
r minDimensiune minimă a teșiturii0,6 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

Inele interioare IR adecvateIR25X30X20-XL
