NKXR15-XL+INA

NKXR15-XL+INA

Date tehnice INA/Schaeffler

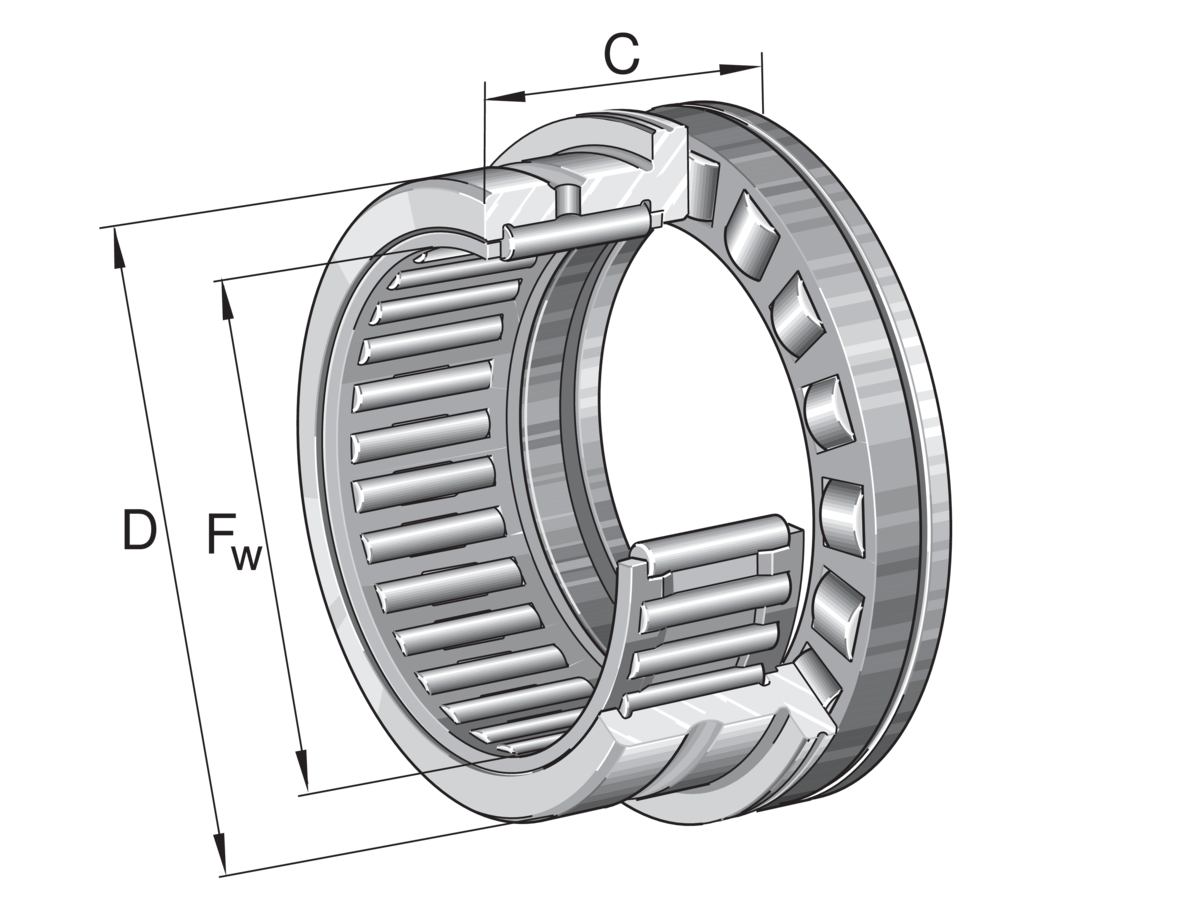

NKXR15-XL - Rulment combinat cu ace/axial cu role cilindrice

Rulmenți combinați cu ace/axiali cu role cilindrice NKXR, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, fără capac de capăt, pentru lubrifiere cu ulei

D24 mmDiametru exterior
C r12.100 NSarcină dinamică de bază, radială
C 0r12.700 NSarcină statică de bază, radială
n G13.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat

Prezentare produs

Cod produsNKXR15-XL
Tip produsRulment combinat cu ace/axial cu role cilindrice
MarcăINA
Număr material Schaeffler0507805300000
Tip de bazăNKXR15
Masa41.38 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Type of SealFără
Clasă de toleranțăPNNurmal (DIN 620-2)

Dimensiuni principale și date de performanță

F wDiametru interior15 mm
DDiametru exterior24 mm
CÎnălțime23 mm
C rSarcină dinamică de bază, radială12.100 N
C 0rSarcină statică de bază, radială12.700 N
C aSarcină dinamică de bază, axială14.400 N
C 0aSarcină statică de bază, axială28.500 N
C urLimită de sarcină la oboseală, radială2.360 N
C uaLimită de sarcină la oboseală, axială4.050 N
n GTurație limită13.000 1/min
n ϑrTurație de referință6.500 1/min
≈mMasă41,38 g

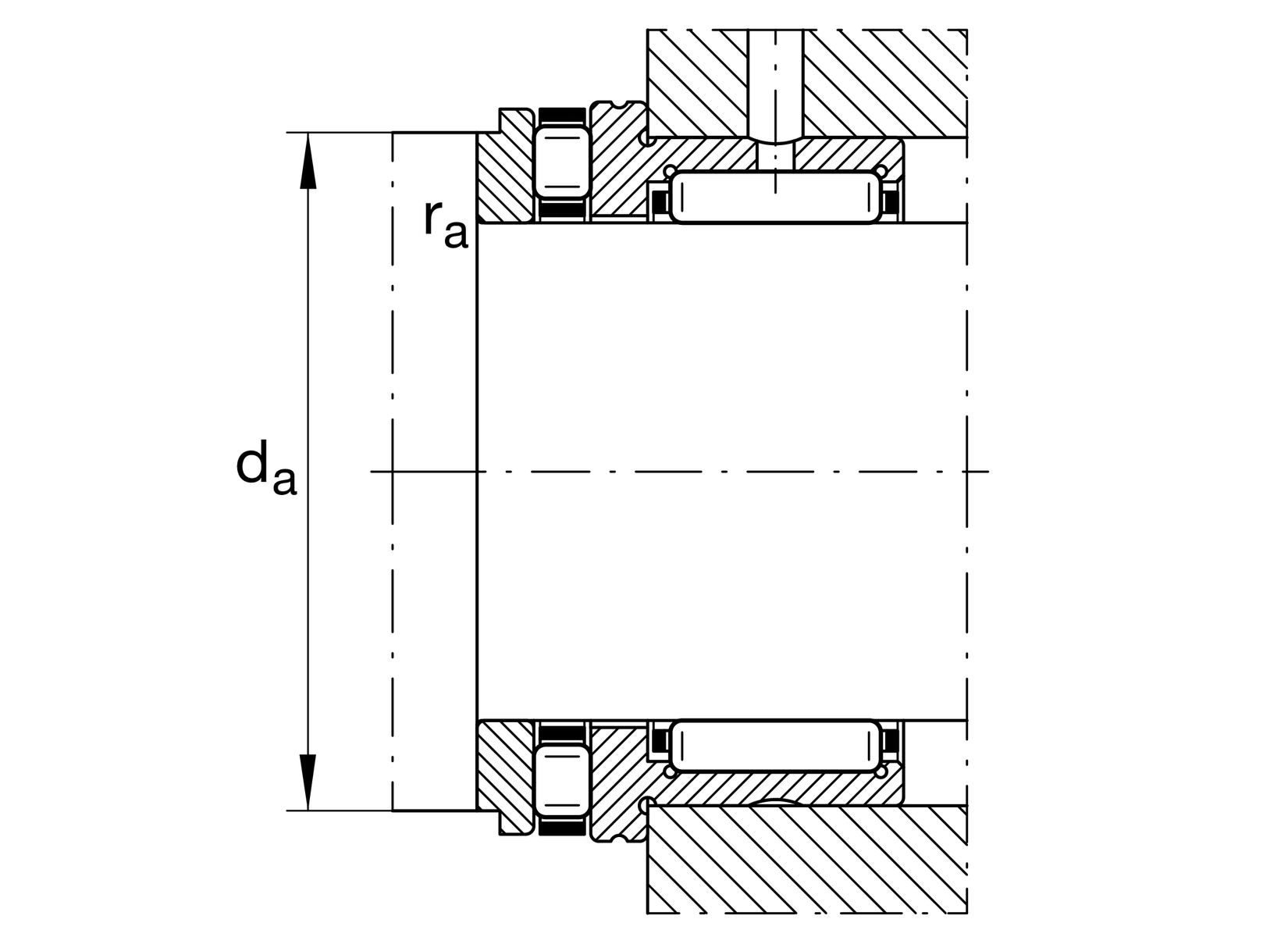

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore23,7 mm
r a maxRază maximă a degajării0,3 mm

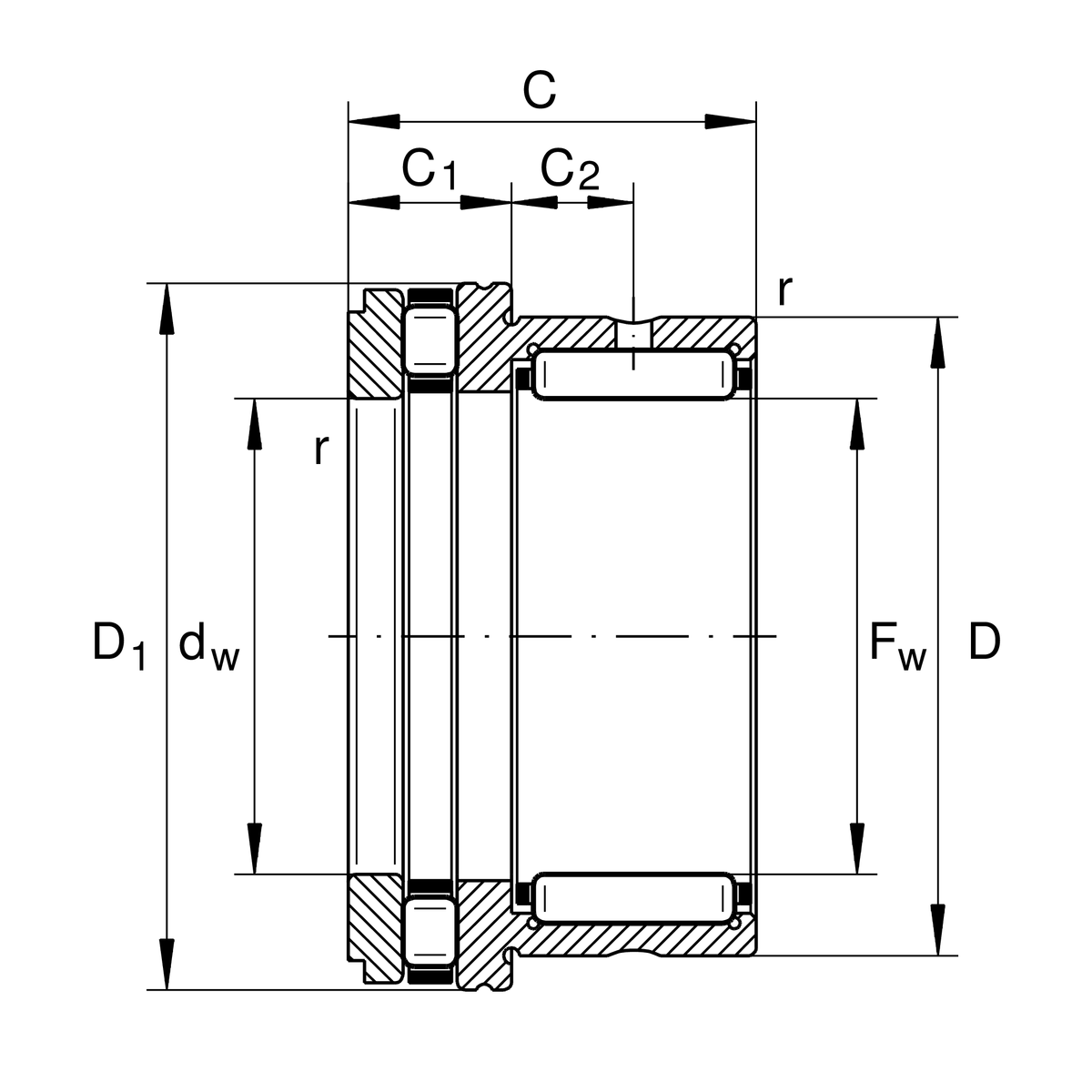

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă28,1 mm
C 1Lățime of the axial brearing component9 mm
C 2Distanță până la orificiul de ungere6,5 mm
d wDiametru interior șaibă arbore15 mm
r minDimensiune minimă a teșiturii0,3 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Additional information

Inele interioare IR adecvateIR12X15X16-XL
