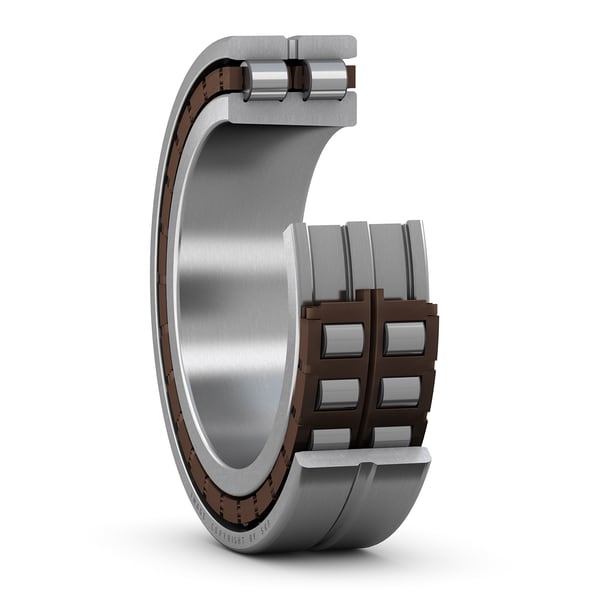

Fotografia produsului are caracter informativ
NN3020-KTN9/SPW33+SKF
Date tehnice produs
NN 3020 KTN9/SPW33 - Rulment cu role cilindric cu precizie superioară, cu două rânduri, cu gaura conică și caracteristică de lubrifiere
Rulment cu role cilindric cu precizie superioară, cu două rânduri, cu gaura conică și caracteristică de lubrifiere. Rulmenții cu rolă cilindrică cu precizie superioară din seria NN 30 oferă un echilibru unic între capacitatea de încărcare, rigiditate și viteză. Având trei flanșe pe inelul interior și fără flanșe pe inelul exterior, rulmenții pot acomoda deplasarea axială în ambele direcții. Execuțieul separabil simplifică montarea și demontarea, în special atunci când condițiile de încărcare necesită ca ambele inele să aibă o ajustare de interferență. Gaura conică permite ajustarea precisă a jocului sau a preîncărcării în timpul montării.
Diametru gaura100 mmDiametru gaura
Diametru exterior150 mmDiametru exterior
Lățime37 mmLățime
Clasificare de încărcare dinamică de bază151 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază250 kNClasificare de încărcare statică de bază
Viteză maximă pentru lubrifiere cu grasime5600 r/minViteză maximă pentru lubrifiere cu grasime
Prezentare produs
| Cod produs | NN 3020 KTN9/SPW33 |
|---|---|
| Tip produs | Rulment cu rolă cilindric cu precizie superioară, cu două rânduri, cu gaura conică și caracteristică de lubrifiere |
| Marcă | SKF |
Dimensiuni
| Diametru gaura | Diametru gaura | 100 mm |
| Diametru exterior | Diametru exterior | 150 mm |
| Lățime | Lățime | 37 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 151 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 250 kN |
| Viteză maximă pentru lubrifiere cu grasime | Viteză maximă pentru lubrifiere cu grasime | 5600 r/min |
| Viteză maximă pentru lubrifiere cu ulei-aer | Viteză maximă pentru lubrifiere cu ulei-aer | 6300 r/min |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Numărul de rânduri | Numărul de rânduri | 2 |
| Tip gaura | Tip gaura | Conică 1:12 |
| Colivie | Colivie | Nun-metalic |
| Execuție | Execuție | NN |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 0 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 3 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | C1 |
| Clasă de toleranță | Clasă de toleranță | clasă SP (SP) |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Furcă circulară și găuri de lubrifiere |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 7.5 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 2.08 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru gaura | 100 mm |
| D | Diametru exterior | 150 mm |
| B | Lățime | 37 mm |
| d1 | Diametru umăr inel interior (design NN) | 119.4 mm |
| E | Diametru cale inel exterior (design NN) | 137 mm |
| b | Lățime canelură de lubrifiere circulară la inel exterior | 5.5 mm |
| K | Diametru gaură de lubrifiere (inel exterior) | 3 mm |
| r1,2 | Dimensiunea fazei inel exterior | min. 1.5 mm |
| r3,4 | Dimensiunea fazei inel interior (rulment cu gaura conică) | min. 1 mm |
| s | Deplasare axială permisibilă din poziția normală a unui inel de rulment în raport cu celălalt (toate) | max. 2 mm |
Dimensiuni de sprijin
| da | Diametru de sprijin ax | min. 108 mm |
| Da | Diametru de sprijin carcasă | min. 139 mm |
| Da | Diametru de sprijin carcasă | max. 142 mm |
| ra | Raza de fillet | max. 1.5 mm |
| dn | Poziția duzei de ulei (nu pentru variantele cu cage TNHA) | 135.2 mm |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 151 kN |
| C0 | Clasificare de încărcare statică de bază | 250 kN |
| Pu | limită de încărcare de oboseală | 29 kN |
| Viteză maximă pentru lubrifiere cu grasime | Viteză maximă pentru lubrifiere cu grasime | 5600 r/min |
| Viteză maximă pentru lubrifiere cu ulei-aer | Viteză maximă pentru lubrifiere cu ulei-aer | 6300 r/min |
| Gref | Cantitate de referință de grasime | 11.9 cm³ cm³ |
| Rigiditate radială statică (valoare orientativă) | Rigiditate radială statică (valoare orientativă) | 2350 N/µm N/µm |
