NKXR35-XL+INA

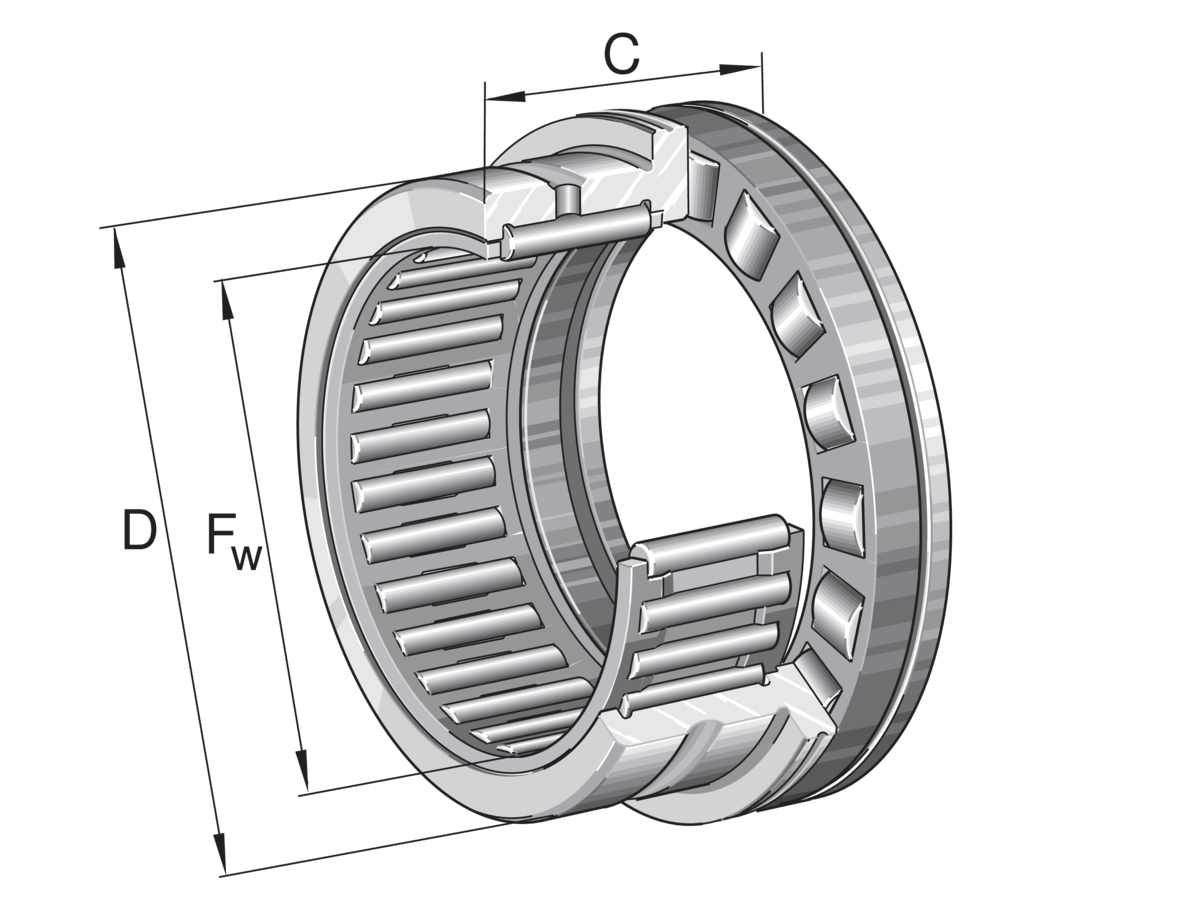

Fotografia produsului are caracter informativ

NKXR35-XL+INA

Date tehnice INA/Schaeffler

NKXR35-XL - Rulment combinat cu ace/axial cu role cilindrice

Rulmenți combinați cu ace/axiali cu role cilindrice NKXR, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, fără capac de capăt, pentru lubrifiere cu ulei

D47 mmDiametru exterior
C r27.500 NSarcină dinamică de bază, radială
C 0r41.500 NSarcină statică de bază, radială
n G6.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat

Prezentare produs

Cod produsNKXR35-XL
Tip produsRulment combinat cu ace/axial cu role cilindrice
MarcăINA
Număr material Schaeffler0507807780000
Tip de bazăNKXR35
Masă154.93 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșareFără
Clasă de toleranțăPNNurmal (DIN 620-2)

Dimensiuni principale și date de performanță

F wDiametru interior35 mm
DDiametru exterior47 mm
CÎnălțime30 mm
C rSarcină dinamică de bază, radială27.500 N
C 0rSarcină statică de bază, radială41.500 N
C aSarcină dinamică de bază, axială39.000 N
C 0aSarcină statică de bază, axială101.000 N
C urLimită de sarcină la oboseală, radială7.400 N
C uaLimită de sarcină la oboseală, axială9.600 N
n GTurație limită6.500 1/min
n ϑrTurație de referință2.500 1/min
≈mMasă154,93 g

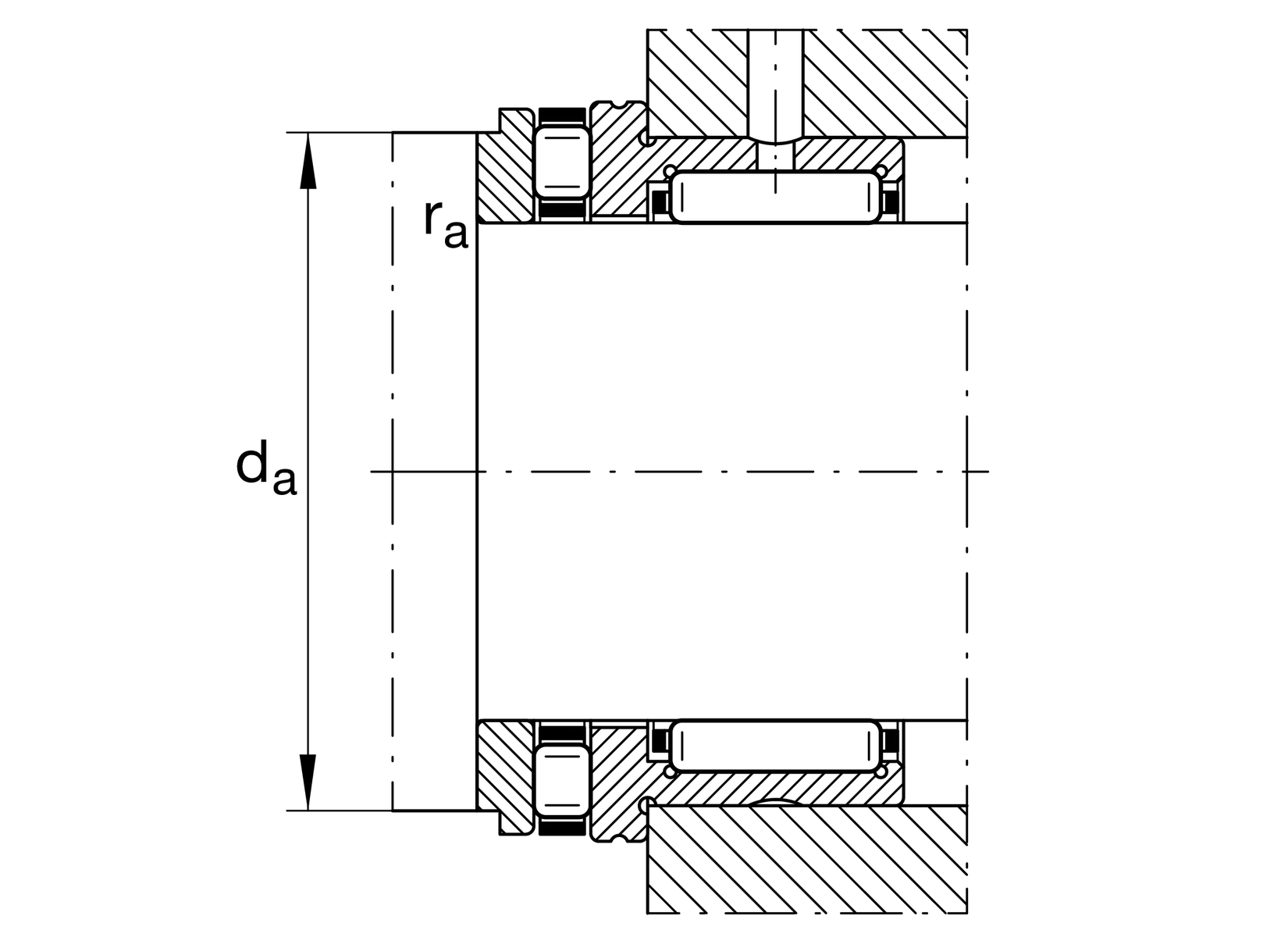

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore47,7 mm
r a maxRază maximă a degajării0,6 mm

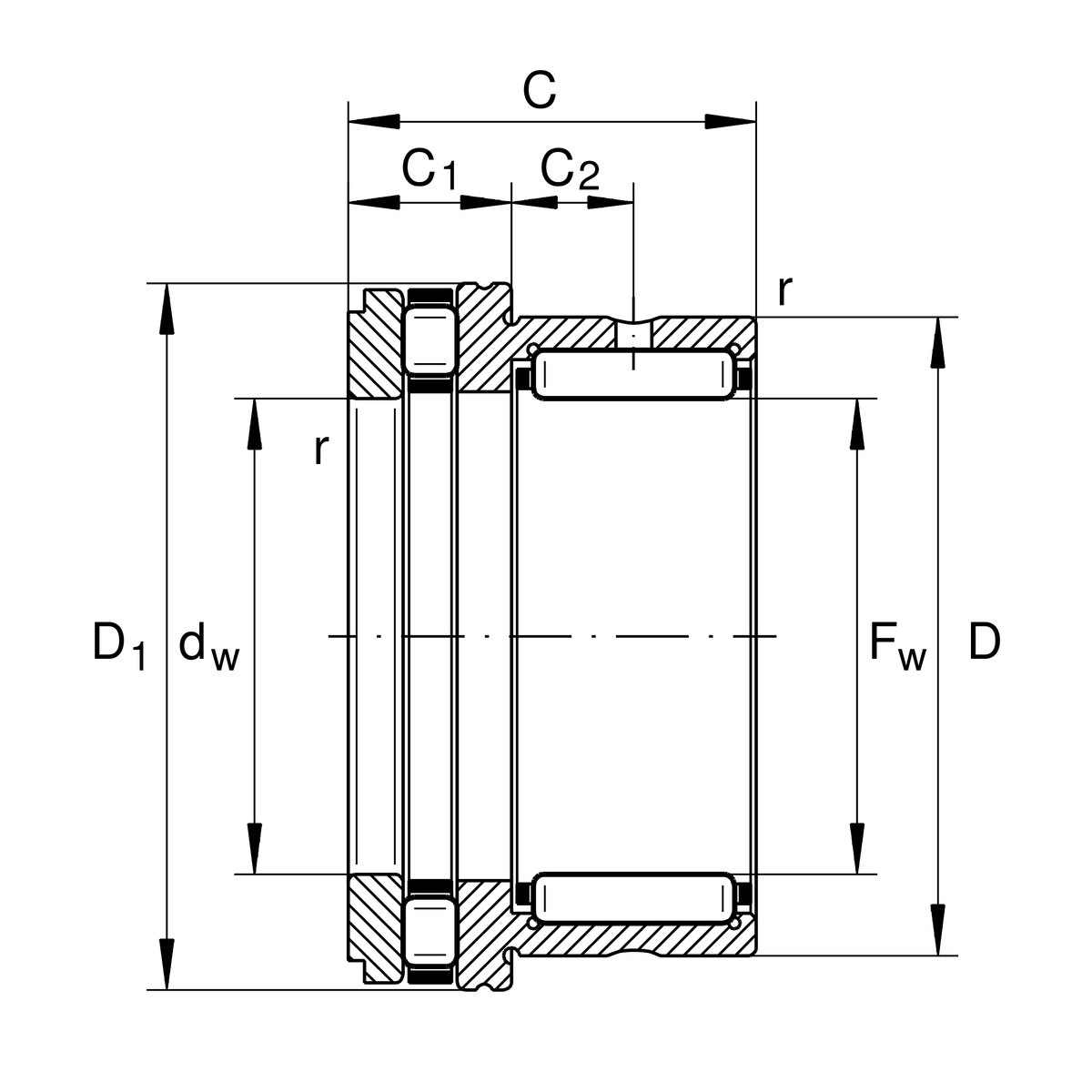

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă52,1 mm
C 1Lățime componentă axială rulment12 mm
C 2Distanță până la orificiul de ungere9 mm
d wDiametru interior șaibă arbore35 mm
r minDimensiune minimă a teșiturii0,6 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

Inele interioare IR adecvateIR30X35X20-XL
