NKX17-XL+INA
Date tehnice INA/Schaeffler
NKX17-XL - Rulment combinat cu ace/axial cu bile
Rulmenți combinați cu ace/axiali cu bile NKX, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, fără capac de capăt, pentru lubrifiere cu ulei
D26 mmDiametru exterior
C r13.500 NSarcină dinamică de bază, radială
C 0r15.000 NSarcină statică de bază, radială
n G8.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșatPrezentare produs
| Cod produs | NKX17-XL |
|---|---|
| Tip produs | Rulment combinat cu ace/axial cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0506047400000 |
| Tip de bază | NKX17 |
| Masa | 50.87 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | Fără | |
| Colivie | Standard |
Dimensiuni principale și date de performanță
| F w | Diametru interior | 17 mm |
| D | Diametru exterior | 26 mm |
| C | Înălțime | 25 mm |
| C r | Sarcină dinamică de bază, radială | 13.500 N |
| C 0r | Sarcină statică de bază, radială | 15.000 N |
| C a | Sarcină dinamică de bază, axială | 10.800 N |
| C 0a | Sarcină statică de bază, axială | 18.200 N |
| C ur | Limită de sarcină la oboseală, radială | 2.800 N |
| C ua | Limită de sarcină la oboseală, axială | 900 N |
| n G | Turație limită | 8.500 1/min |
| ≈m | Masă | 50,87 g |
Dimensiuni de montaj
| d a | Dimensiune de montaj umăr arbore | 25,7 mm |
| r a max | Rază maximă a degajării | 0,3 mm |

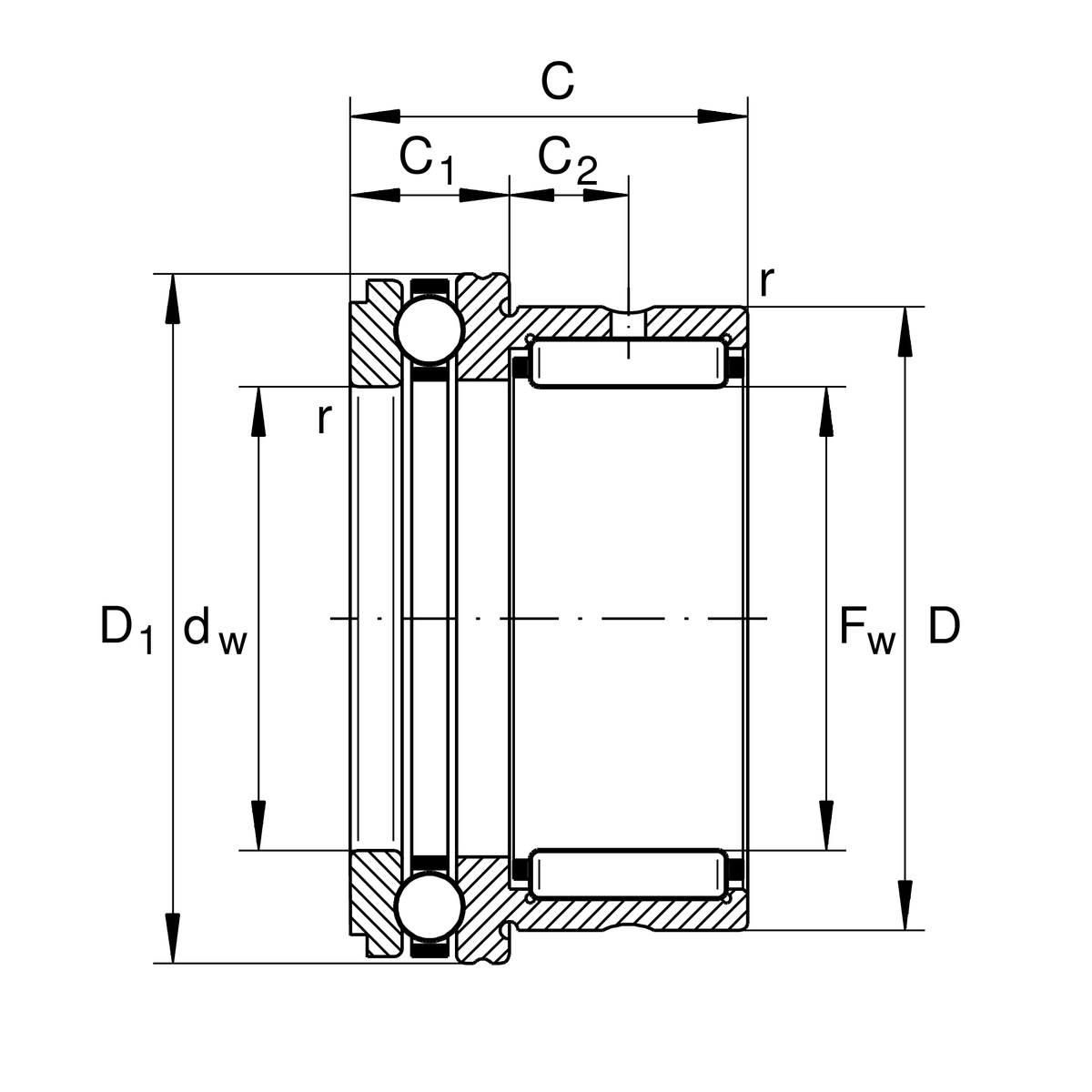

Dimensiuni detaliate
| D 1 max | Diametru exterior maxim flanșă | 30,1 mm |
| D 2 max | Diametru exterior maxim flanșă | 30,1 mm |
| C 1 | Lățime componentă axială rulment | 9 mm |
| C 1 | Distanță până la orificiul de ungere | 8 mm |
| C 2 | Distanță până la orificiul de ungere | 8 mm |
| d w | Diametru interior șaibă arbore | 17 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Inele interioare IR adecvate | IR14X17X17-XL |
