NKX10-Z-TV-XL+INA
Date tehnice INA/Schaeffler
NKX10-Z-TV-XL - Rulment combinat cu ace/axial cu bile
Rulmenți combinați cu ace/axiali cu bile NKX..-Z, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, cu capac de capăt, pentru lubrifiere cu unsoare
D19 mmDiametru exterior
C r7.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
n G12.400 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Etanșat pe o partePrezentare produs
| Cod produs | NKX10-Z-TV-XL |
|---|---|
| Tip produs | Rulment combinat cu ace/axial cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0506371260000 |
| Tip de bază | NKX10 |
| Masa | 39 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | Z | Rulment cu capac de capăt |
| Colivie | TV | Colivie din poliamidă 66 |
Dimensiuni principale și date de performanță
| F w | Diametru interior | 10 mm |
| D | Diametru exterior | 19 mm |
| C | Înălțime | 23 mm |
| C r | Sarcină dinamică de bază, radială | 7.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C a | Sarcină dinamică de bază, axială | 10.000 N |
| C 0a | Sarcină statică de bază, axială | 14.000 N |
| C ur | Limită de sarcină la oboseală, radială | 1.330 N |
| C ua | Limită de sarcină la oboseală, axială | 690 N |
| n G | Turație limită | 12.400 1/min |
| ≈m | Masă | 39 g |
Dimensiuni de montaj
| d a | Dimensiune de montaj umăr arbore | 19,7 mm |
| r a max | Rază maximă a degajării | 0,3 mm |

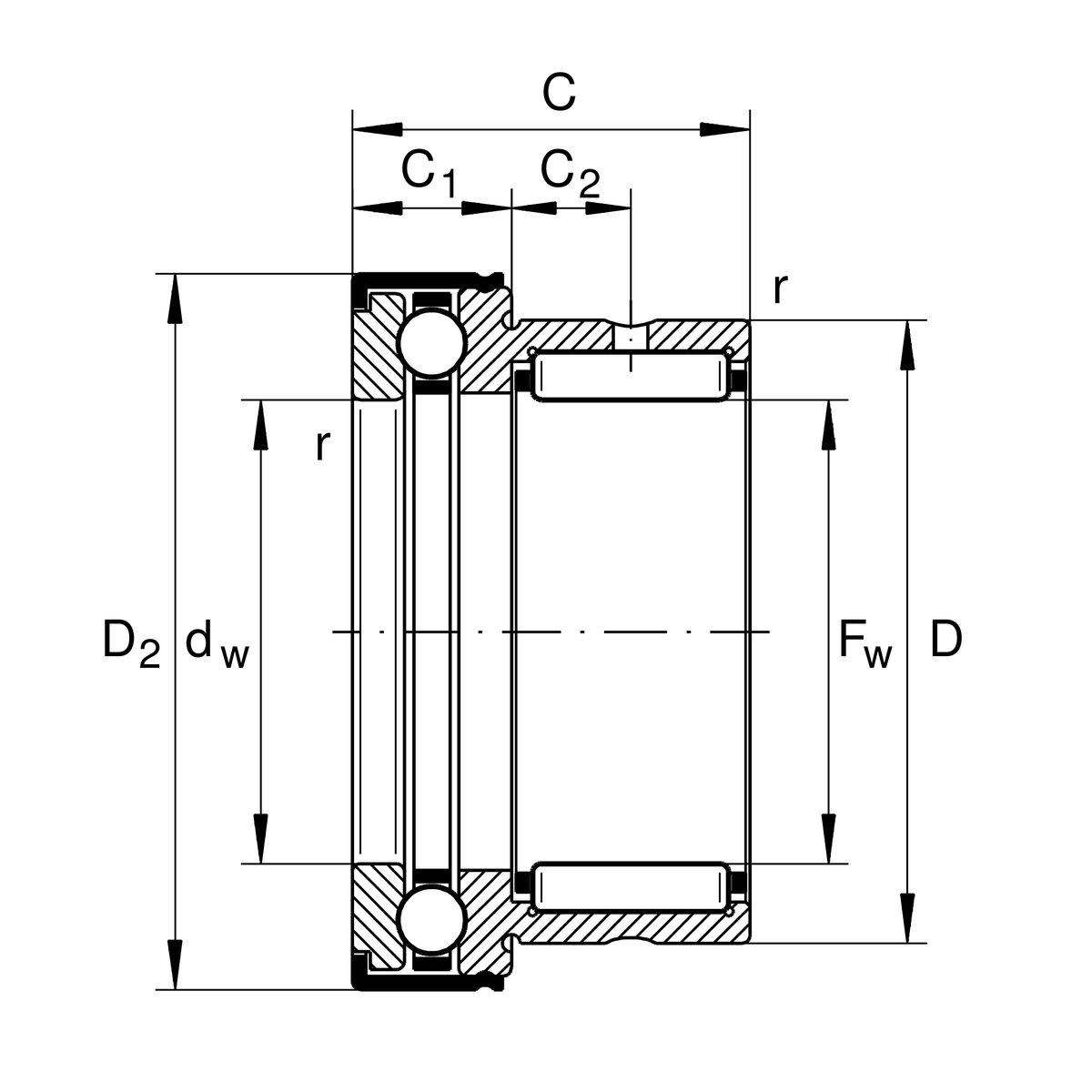

Dimensiuni detaliate
| D 1 max | Diametru exterior maxim flanșă | 25,2 mm |
| D 2 max | Diametru exterior maxim flanșă | 25,2 mm |
| C 1 | Lățime componentă axială rulment | 9 mm |
| C 1 | Distanță până la orificiul de ungere | 6,5 mm |
| C 2 | Distanță până la orificiul de ungere | 6,5 mm |
| d w | Diametru interior șaibă arbore | 10 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Inele interioare IR adecvate | IR7X10X16-XL |
