NK10/16-TV-XL+INA
Date tehnice INA/Schaeffler
NK10/16-TV-XL - Rulment cu ace
Rulmenți cu ace NK, serie ușoară
D17 mmDiametru exterior
C r7.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
n G29.500 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | NK10/16-TV-XL |
|---|---|
| Tip produs | Rulment cu ace |
| Marca | INA |
| Numar material Schaeffler | 0507464990000 |
| Tip de baza | NK10/16 |
| Cod BearingX | NK10/16-TV-XL |
| Masa | 13.6 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Lubrifiant | Fără | |
| Colivie | TV | Colivie din poliamidă66 |
| Colivie feature | Standard | |
| Clasă de toleranță | PN | Nurmal (DIN 620-2) |

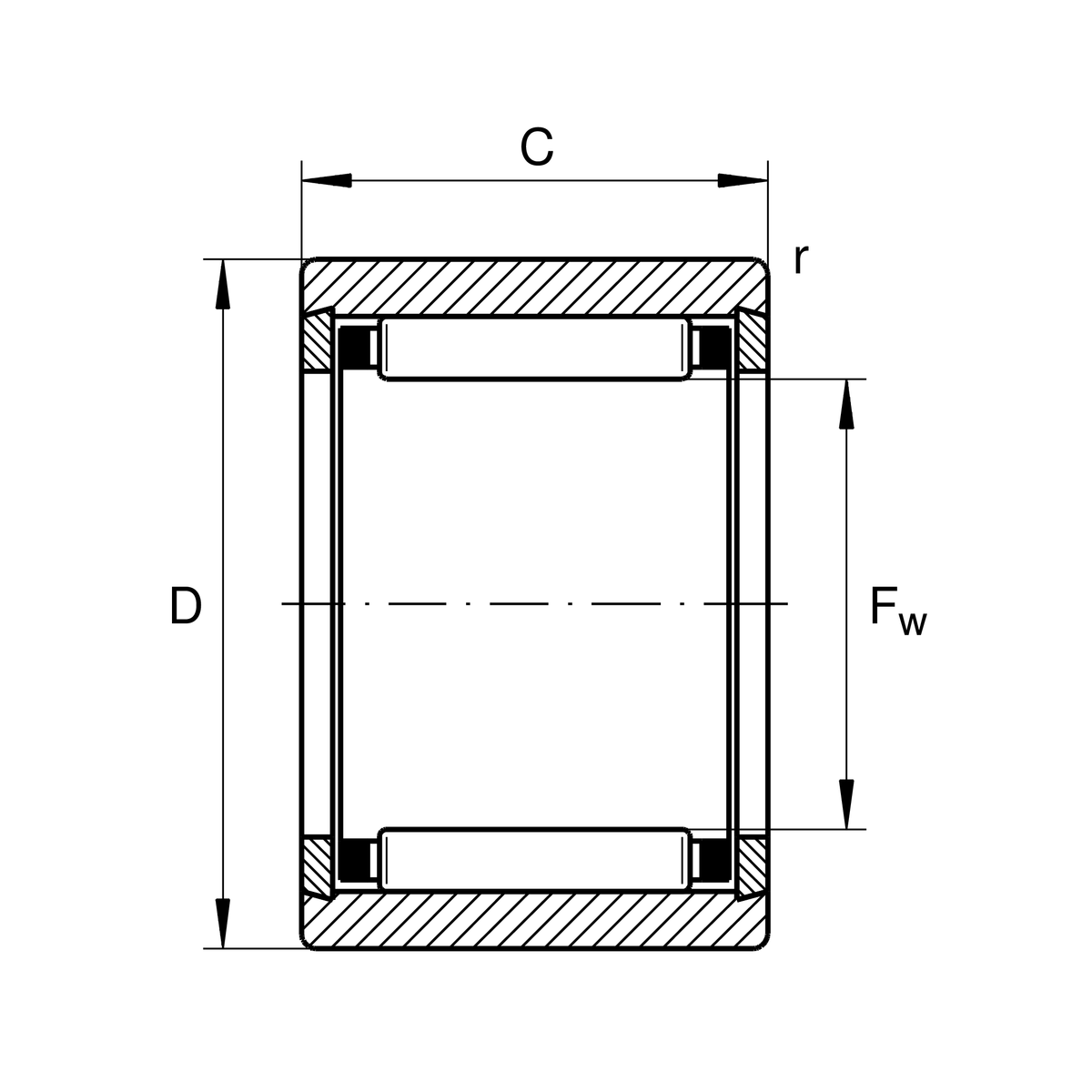

Dimensiuni principale și date de performanță
| F w | Diametru sub role | 10 mm |
| D | Diametru exterior | 17 mm |
| C | Lățime inel exterior | 16 mm |
| C r | Sarcină dinamică de bază, radială | 7.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 1.330 N |
| n G | Turație limită | 29.500 1/min |
| n ϑr | Turație de referință | 28.500 1/min |
| ≈m | Masă | 13,6 g |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Additional information
| Inel de etanșare | G10X17X3 | |
| Inel de etanșare 2 | SD10X17X3 |
