NKX20-Z-XL+INA

NKX20-Z-XL+INA

Date tehnice INA/Schaeffler

NKX20-Z-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NKX..-Z, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, cu capac de capăt, pentru lubrifiere cu unsoare

D30 mmDiametru exterior
C r18.600 NSarcină dinamică de bază, radială
C 0r23.800 NSarcină statică de bază, radială
n G7.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Etanșat pe o parte

Prezentare produs

Cod produsNKX20-Z-XL
Tip produsRulment combinat cu ace/axial cu bile
MarcăINA
Număr material Schaeffler0507475760000
Tip de bazăNKX20
Masa85.14 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Type of SealZRulment cu capac de capăt
ColivieStandard

Dimensiuni principale și date de performanță

F wDiametru interior20 mm
DDiametru exterior30 mm
CÎnălțime30 mm
C rSarcină dinamică de bază, radială18.600 N
C 0rSarcină statică de bază, radială23.800 N
C aSarcină dinamică de bază, axială14.200 N
C 0aSarcină statică de bază, axială24.700 N
C urLimită de sarcină la oboseală, radială4.200 N
C uaLimită de sarcină la oboseală, axială1.220 N
n GTurație limită7.500 1/min
≈mMasă85,14 g

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore30,7 mm
r a maxRază maximă a degajării0,3 mm

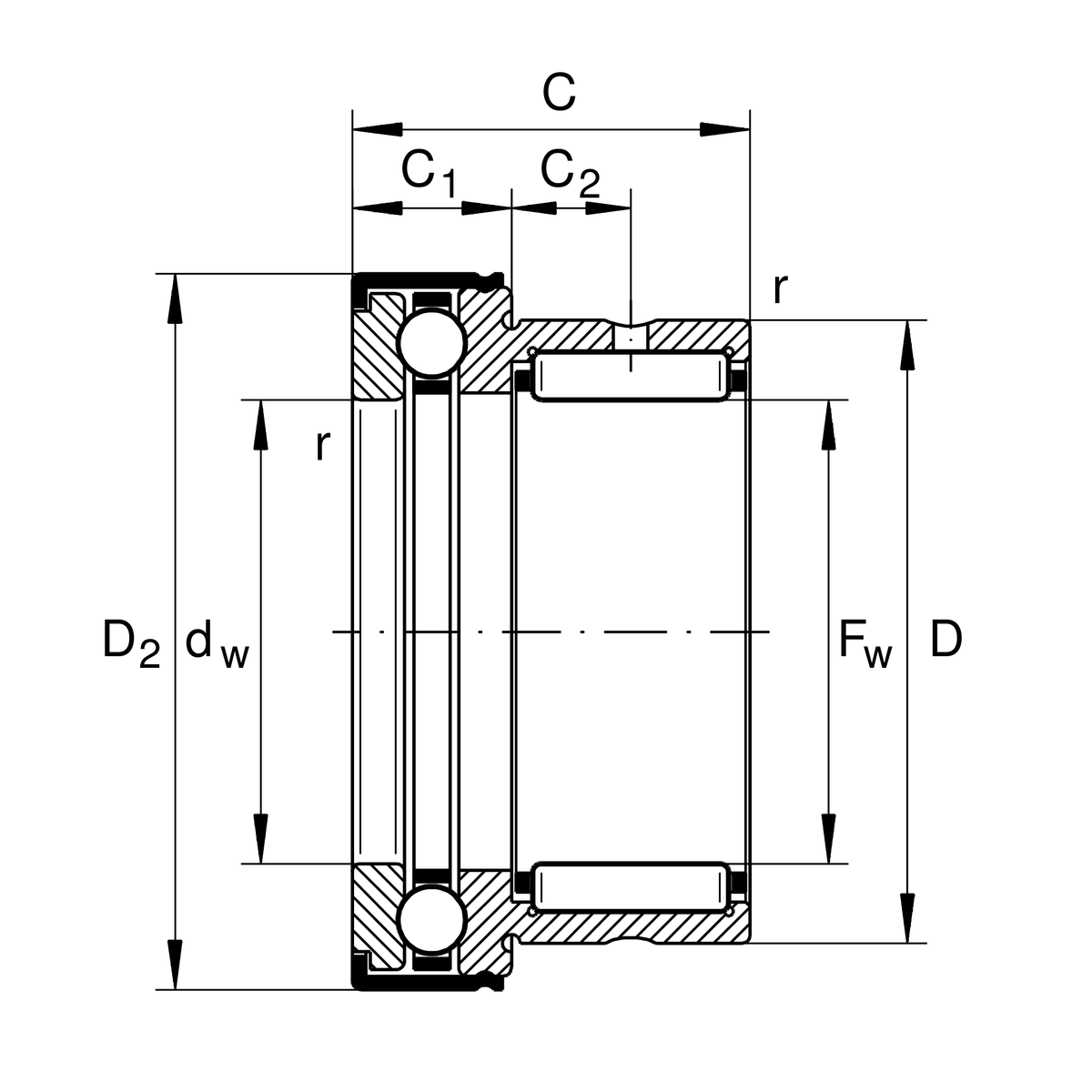

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă36,2 mm
D 2 maxDiametru exterior maxim flanșă36,2 mm
C 1Lățime of the axial brearing component10 mm
C 1Distanță până la orificiul de ungere10,5 mm
C 2Distanță până la orificiul de ungere10,5 mm
d wDiametru interior șaibă arbore20 mm
r minDimensiune minimă a teșiturii0,3 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Additional information

Inele interioare IR adecvateIR17X20X20-XL
