NKX12-XL+INA

Fotografia produsului are caracter informativ

NKX12-XL+INA

Date tehnice INA/Schaeffler

NKX12-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NKX, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, fără capac de capăt, pentru lubrifiere cu ulei

D21 mmDiametru exterior
C r10.100 NSarcină dinamică de bază, radială
C 0r11.000 NSarcină statică de bază, radială
n G11.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat

Prezentare produs

Cod produsNKX12-XL
Tip produsRulment combinat cu ace/axial cu bile
MarcăINA
Număr material Schaeffler0506045030000
Tip de bazăNKX12
Masa39.54 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșareFără
ColivieStandard

Dimensiuni principale și date de performanță

F wDiametru interior12 mm
DDiametru exterior21 mm
CÎnălțime23 mm
C rSarcină dinamică de bază, radială10.100 N
C 0rSarcină statică de bază, radială11.000 N
C aSarcină dinamică de bază, axială10.300 N
C 0aSarcină statică de bază, axială15.400 N
C urLimită de sarcină la oboseală, radială1.950 N
C uaLimită de sarcină la oboseală, axială760 N
n GTurație limită11.000 1/min
≈mMasă39,54 g

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore21,7 mm
r a maxRază maximă a degajării0,3 mm

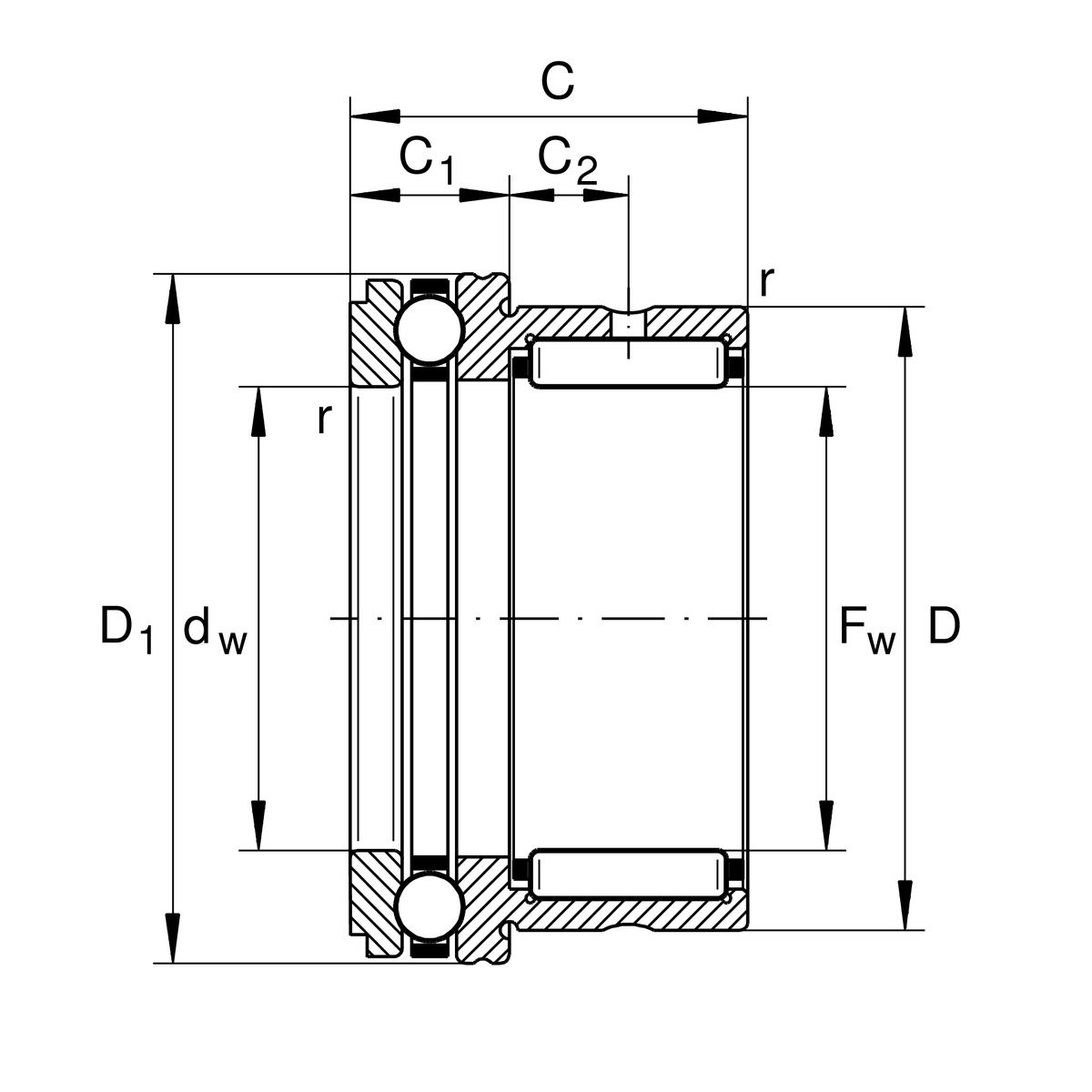

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă26,1 mm
D 2 maxDiametru exterior maxim flanșă26,1 mm
C 1Lățime componentă axială rulment9 mm
C 1Distanță până la orificiul de ungere6,5 mm
C 2Distanță până la orificiul de ungere6,5 mm
d wDiametru interior șaibă arbore12 mm
r minDimensiune minimă a teșiturii0,3 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

Inele interioare IR adecvateIR9X12X16-XL
