NKI6/16-TV-XL+INA
Date tehnice INA/Schaeffler
NKI6/16-TV-XL - Rulment cu ace
Rulmenți cu ace NKI, serie ușoară
d6 mmDiametru interior
D16 mmDiametru exterior
B16 mmLățime
C r6.600 NSarcină dinamică de bază, radială
C 0r7.100 NSarcină statică de bază, radială
n G31.000 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | NKI6/16-TV-XL |
|---|---|
| Tip produs | Rulment cu ace |
| Marca | INA |
| Numar material Schaeffler | 0507614800000 |
| Tip de baza | NKI6/16 |
| Cod BearingX | NKI6/16-TV-XL |
| Masa | 16.9 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Colivie | TV | Colivie din poliamidă66 |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Acoperire | Fără |
Dimensiuni principale și date de performanță
| d | Diametru interior | 6 mm |
| D | Diametru exterior | 16 mm |
| B | Lățime | 16 mm |
| C r | Sarcină dinamică de bază, radială | 6.600 N |
| C 0r | Sarcină statică de bază, radială | 7.100 N |
| C ur | Limită de sarcină la oboseală, radială | 1.210 N |
| n G | Turație limită | 31.000 1/min |
| n ϑr | Turație de referință | 28.000 1/min |
| ≈m | Masă | 16,9 g |
Dimensiuni detaliate
| F | Diametru cale de rulare inel interior | 9 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |

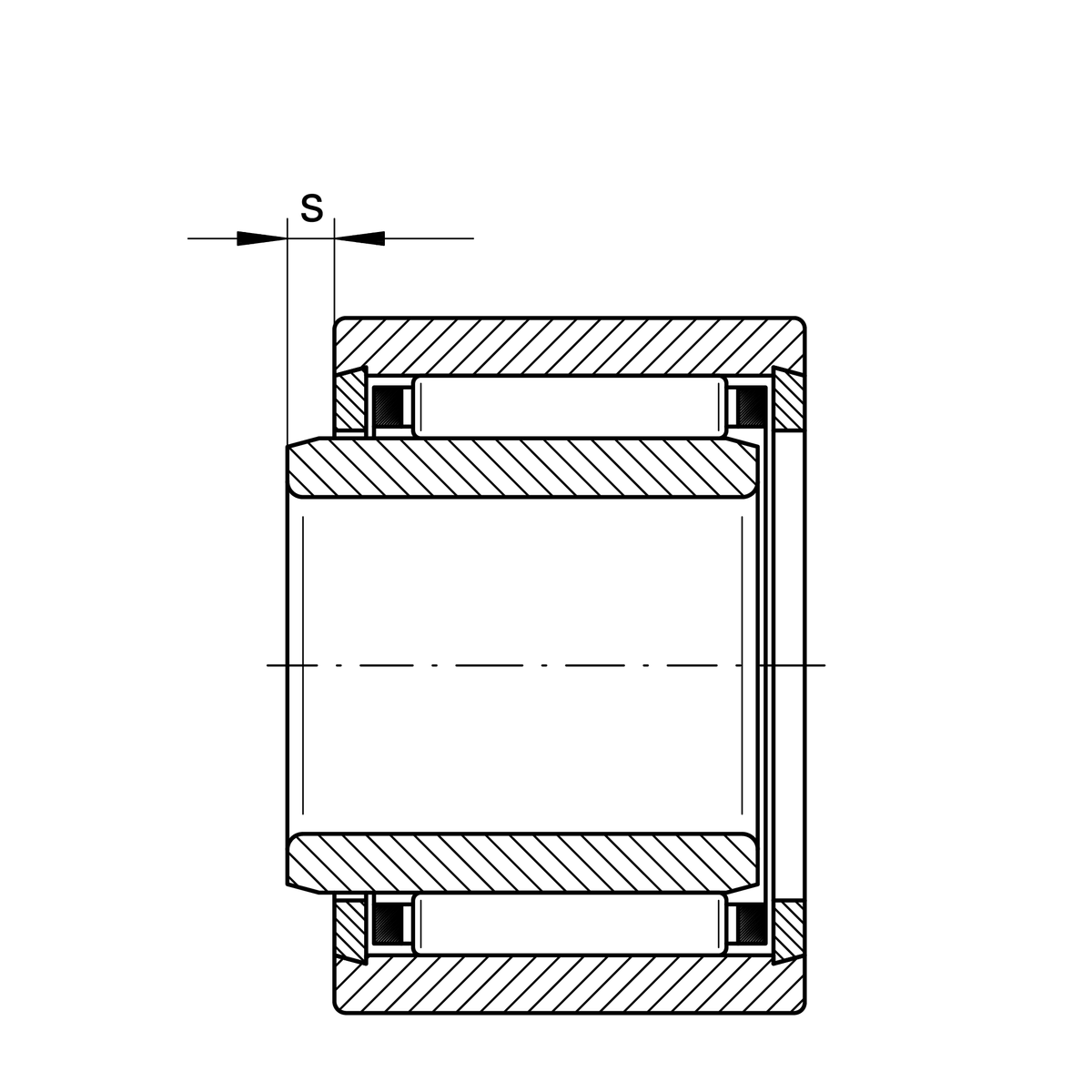

| s | Deplasare axială | 2 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
