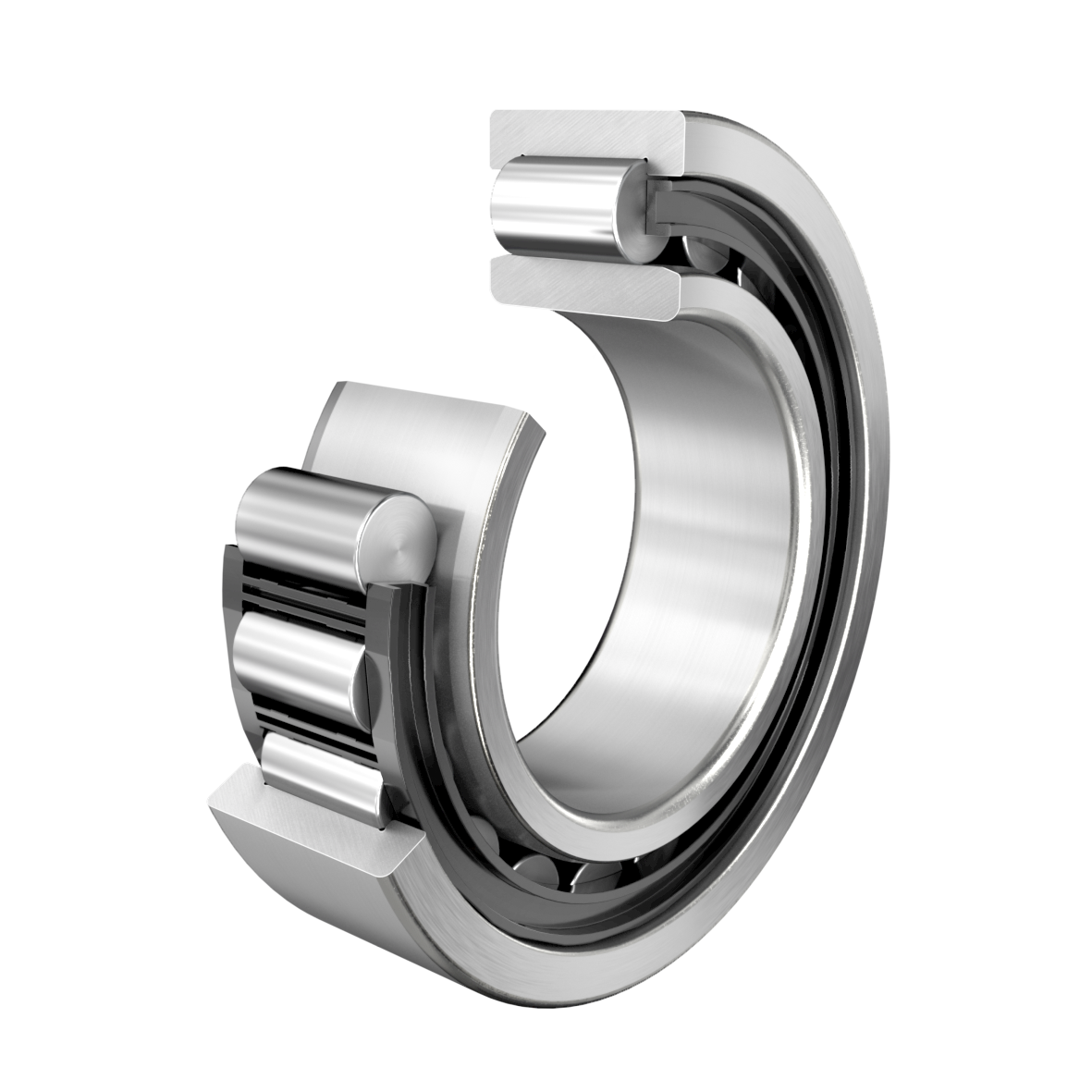

Fotografia produsului are caracter informativ
NJ307-E-XL-TVP2-C3+FAG
Date tehnice FAG/Schaeffler
NJ307-E-XL-TVP2-C3 - Rulment cu role cilindrice
Rulment cu role cilindrice NJ..-E-XL-TVP2, cu colivie, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, tip NJ
d35 mmDiametru interior
D80 mmDiametru exterior
B21 mmLățime
C r76.000 NSarcină dinamică de bază, radială
C 0r63.000 NSarcină statică de bază, radială
n G12.600 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NJ307-E-XL-TVP2-C3 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0167361250030 |
| Tip de bază | NJ307 |
| Cod BearingX | NJ307-E-XL-TVP2-C3 |
| Masa | 0.481 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | TVP2 | Colivie solidă tip fereastră din PA66 |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| D | Diametru exterior | 80 mm |
| B | Lățime | 21 mm |
| C r | Sarcină dinamică de bază, radială | 76.000 N |
| C 0r | Sarcină statică de bază, radială | 63.000 N |
| C ur | Limită de sarcină la oboseală, radială | 10.800 N |
| n G | Turație limită | 12.600 1/min |
| n ϑr | Turație de referință | 7.900 1/min |
| ≈m | Masă | 0,481 kg |

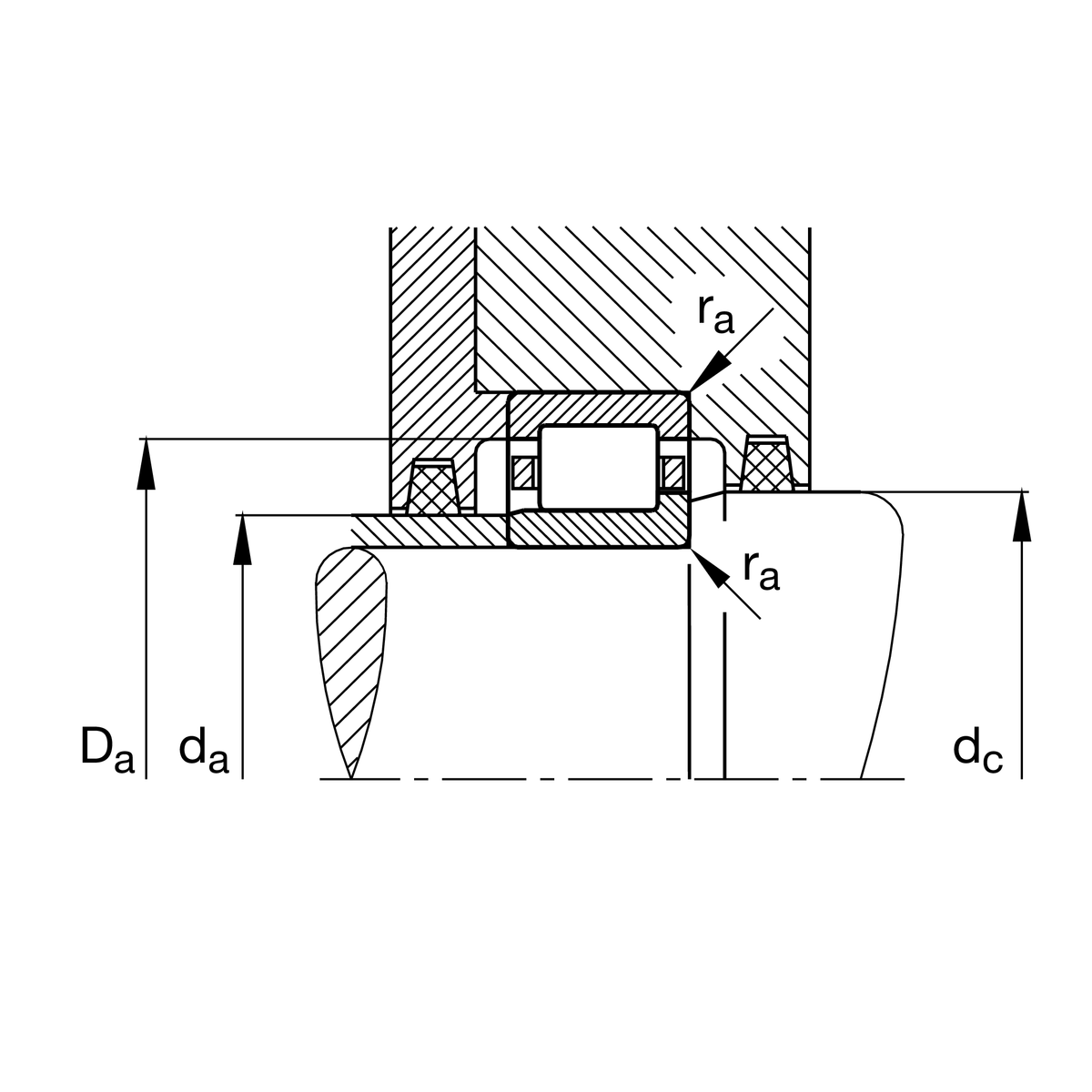

Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 42 mm |
| d a max | Diametru maxim al umărului arborelui | 45 mm |
| D a max | Diametru maxim al umărului carcasei | 71 mm |
| d c min | Umăr minim al arborelui | 53 mm |
| r a max | Rază maximă a degajării | 1,5 mm |

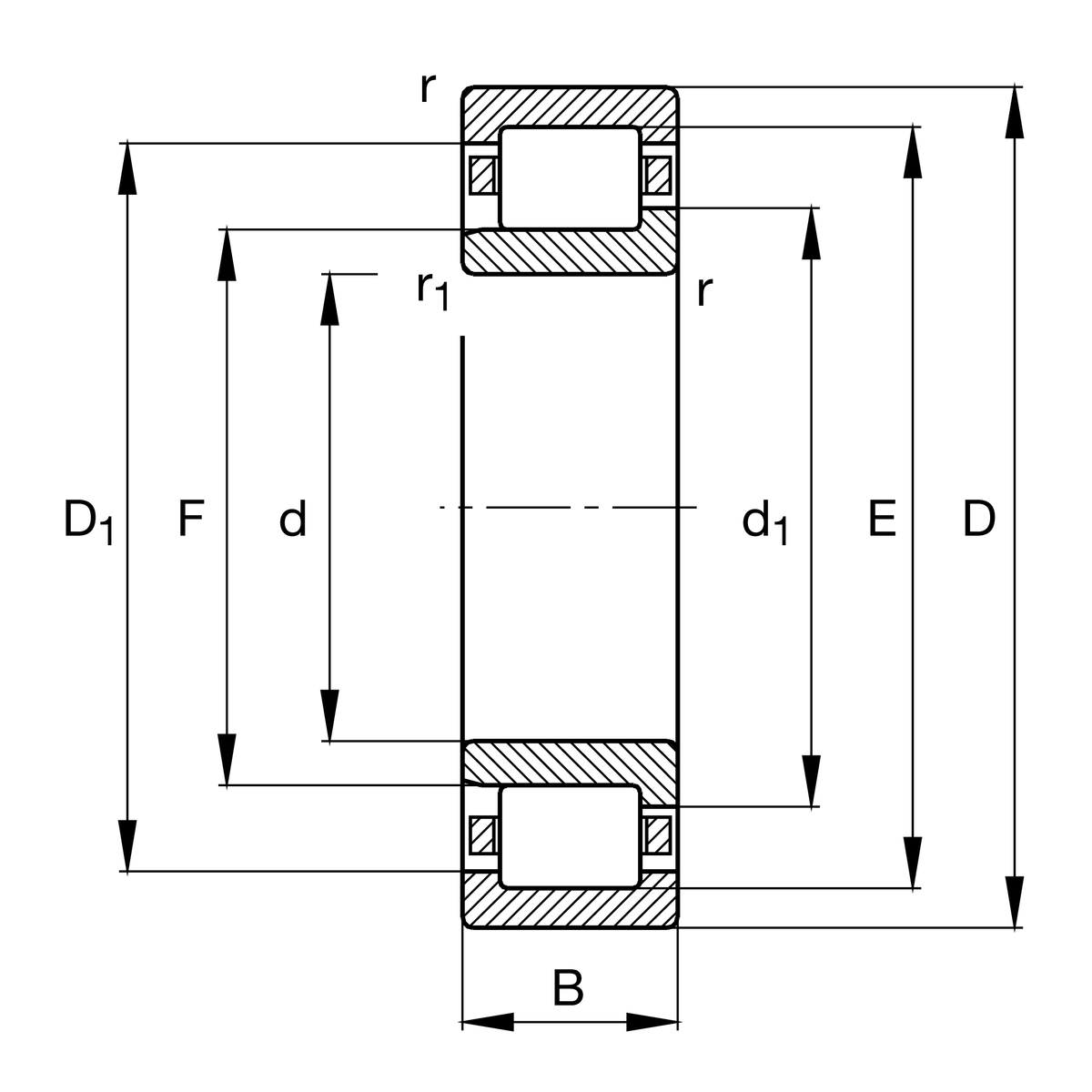

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,5 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,1 mm |

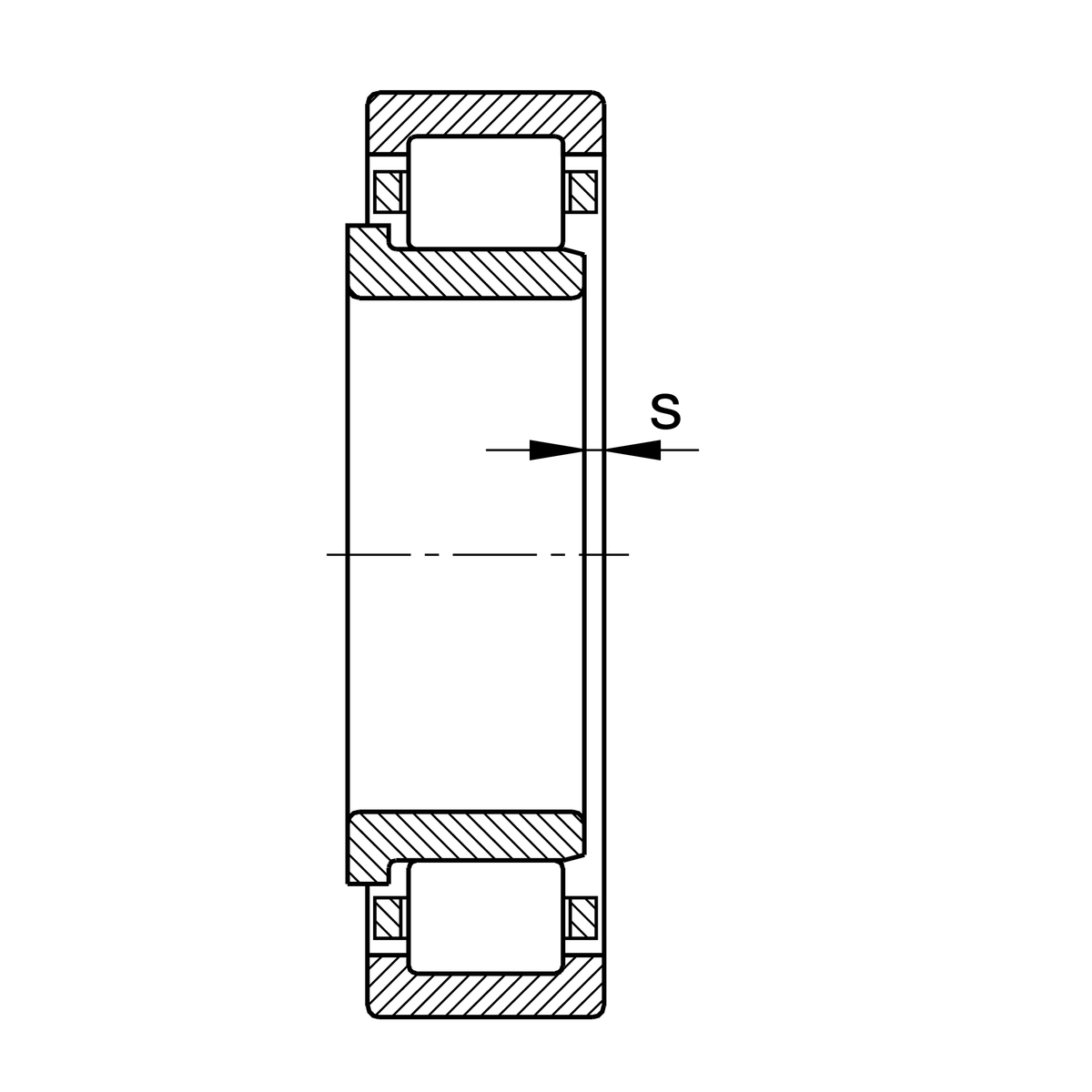

| s | Deplasare axială | 0,6 mm |
| E | Diametru cale de rulare inel exterior | 70,2 mm |
| F | Diametru cale de rulare inel interior | 46,2 mm |

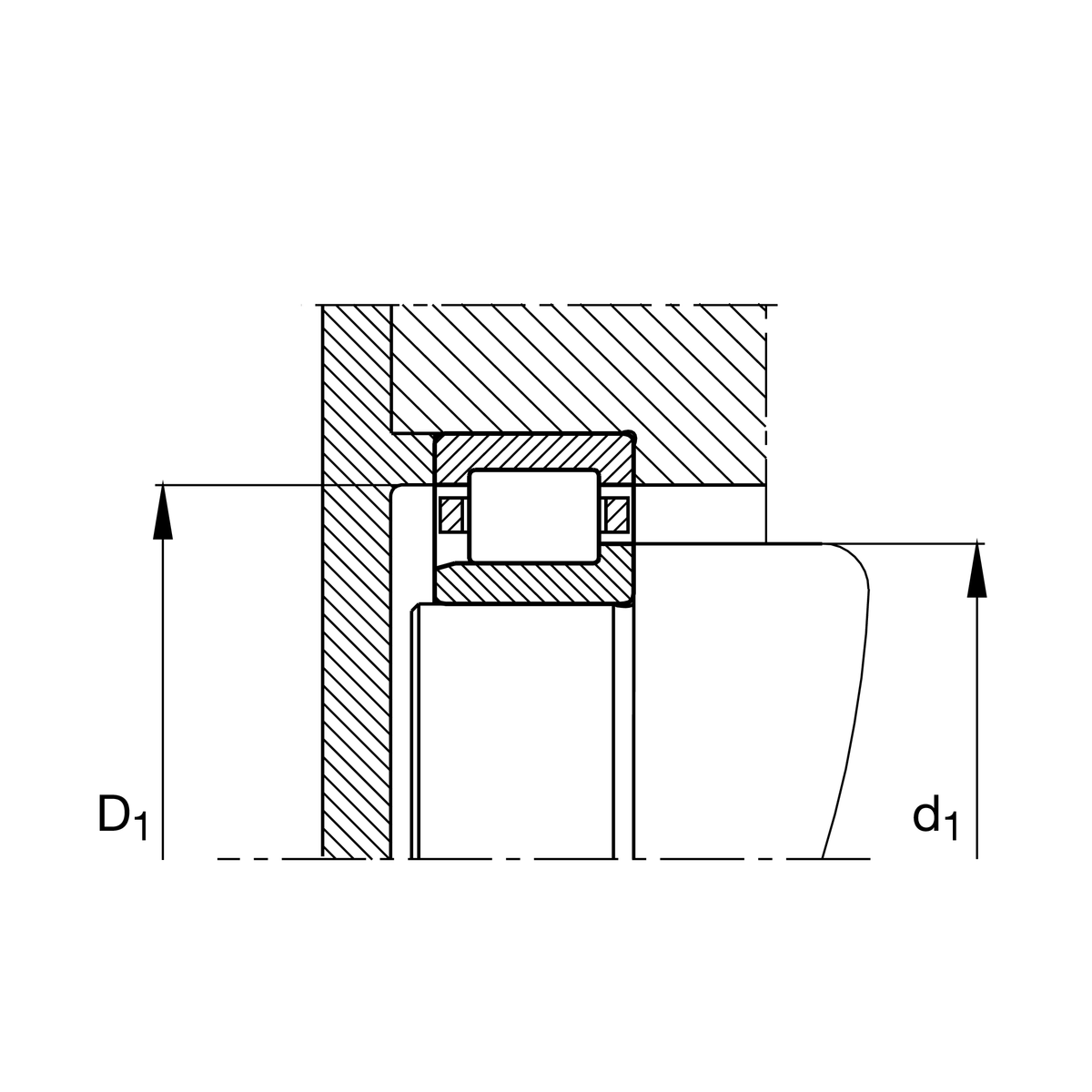

| D 1 min | Diametru minim bordură inel exterior | 66,6 mm |
| d 1 | Diametru maxim bordură inel interior | 51 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Șaibă în L | HJ307-E |
