NJ2212-E-XL-M1+FAG
Date tehnice FAG/Schaeffler

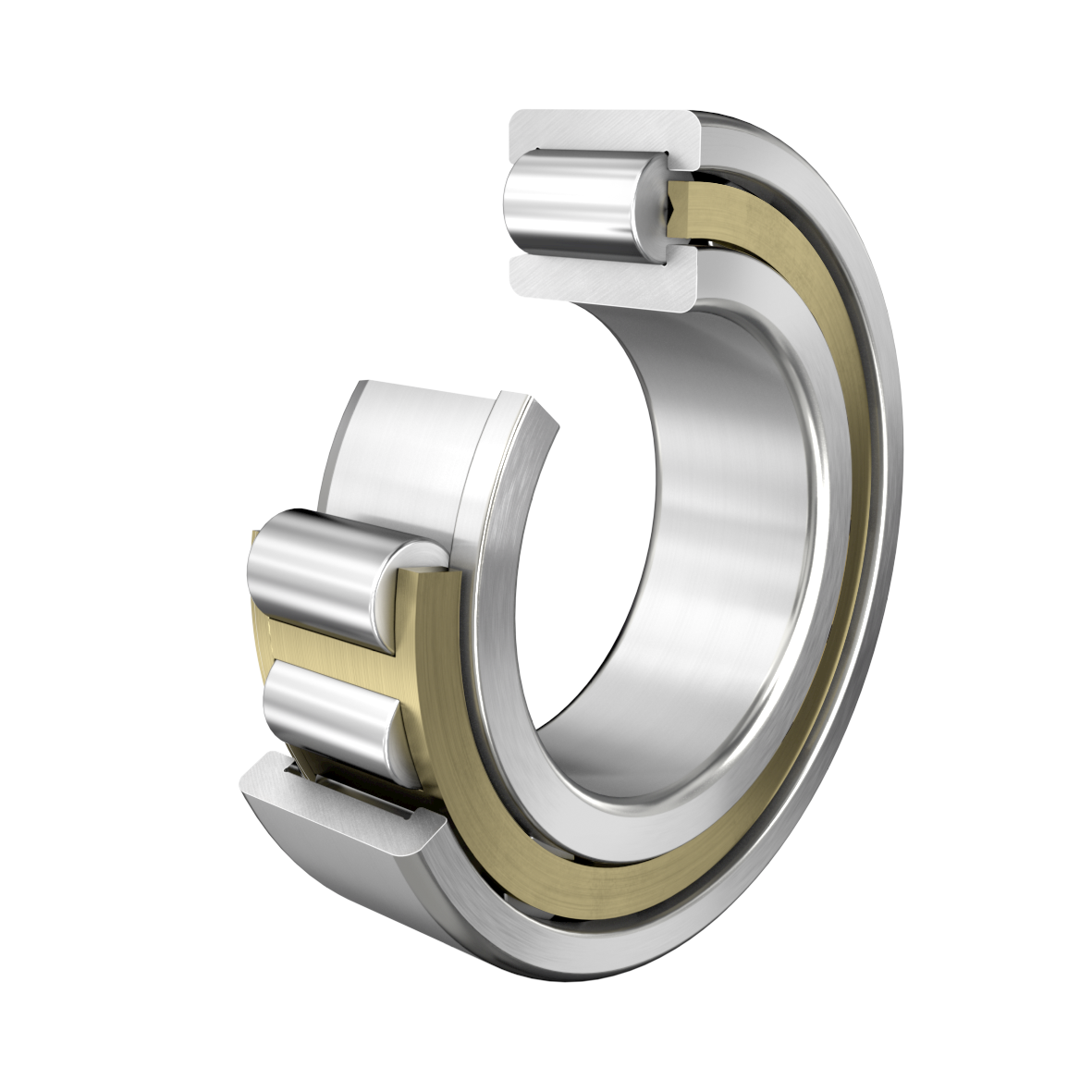

NJ2212-E-XL-M1 - Rulment cu role cilindrice
Rulment cu role cilindrice NJ..-E-XL-M1, cu colivie, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, tip NJ
d60 mmDiametru interior
D110 mmDiametru exterior
B28 mmLățime
C r152.000 NSarcină dinamică de bază, radială
C 0r153.000 NSarcină statică de bază, radială
n G11.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NJ2212-E-XL-M1 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marca | FAG |
| Numar material Schaeffler | 0192232500000 |
| Tip de baza | NJ2212 |
| Cod BearingX | NJ2212-E-XL-M1 |
| Masa | 1.248 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | M1 | Colivie din alamă din două piese, ghidată pe role |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Nurmal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| D | Diametru exterior | 110 mm |
| B | Lățime | 28 mm |
| C r | Sarcină dinamică de bază, radială | 152.000 N |
| C 0r | Sarcină statică de bază, radială | 153.000 N |
| C ur | Limită de sarcină la oboseală, radială | 28.000 N |
| n G | Turație limită | 11.500 1/min |
| n ϑr | Turație de referință | 4.300 1/min |
| ≈m | Masă | 1,248 kg |
Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 69 mm |
| d a max | Diametru maxim al umărului arborelui | 71 mm |
| D a max | Diametru maxim al umărului carcasei | 101 mm |
| d c min | Umăr minim al arborelui | 80 mm |
| r a max | Rază maximă a degajării | 1,5 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,5 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,5 mm |
| s | Deplasare axială | 1,6 mm |
| E | Diametru cale de rulare inel exterior | 100 mm |
| F | Diametru cale de rulare inel interior | 72 mm |
| D 1 min | Diametru minim bordură inel exterior | 96,08 mm |
| d 1 | Diametru maxim bordură inel interior | 77,55 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 150 °C |
Additional information
| Șaibă în L | HJ212-E |
