NJ207-E-XL-TVP2+FAG

Date tehnice FAG/Schaeffler

NJ207-E-XL-TVP2 - Rulment cu role cilindrice

Rulment cu role cilindrice NJ..-E-XL-TVP2, cu colivie, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, tip NJ

d35 mmDiametru interior

D72 mmDiametru exterior

B17 mmLățime

C r59.000 NSarcină dinamică de bază, radială

C 0r50.000 NSarcină statică de bază, radială

n G14.100 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Prezentare produs

Cod produs	NJ207-E-XL-TVP2
Tip produs	Rulment cu role cilindrice
Marcă	FAG
Număr material Schaeffler	0167343350000
Tip de bază	NJ207
Masa	0.295 kg
CAD disponibil	Da
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Execuție	E	Execuție cu capacitate mărită
Colivie	TVP2	Colivie solidă tip fereastră din PA66
Joc radial intern	CN (Grupa N)	Joc intern normal
Clasă de toleranță	PN	Nurmal (ISO 492:2023)
Număr de rânduri	1	Execuție pe un singur rând

Dimensiuni principale și date de performanță

d	Diametru interior	35 mm
D	Diametru exterior	72 mm
B	Lățime	17 mm
C r	Sarcină dinamică de bază, radială	59.000 N
C 0r	Sarcină statică de bază, radială	50.000 N
C ur	Limită de sarcină la oboseală, radială	7.700 N
n G	Turație limită	14.100 1/min
n ϑr	Turație de referință	8.100 1/min
≈m	Masă	0,295 kg

Dimensiuni de montaj

d a min	Diametru minim al umărului arborelui	39 mm
d a max	Diametru maxim al umărului arborelui	43 mm
D a max	Diametru maxim al umărului carcasei	65 mm
d c min	Umăr minim al arborelui	50 mm
r a max	Rază maximă a degajării	1 mm

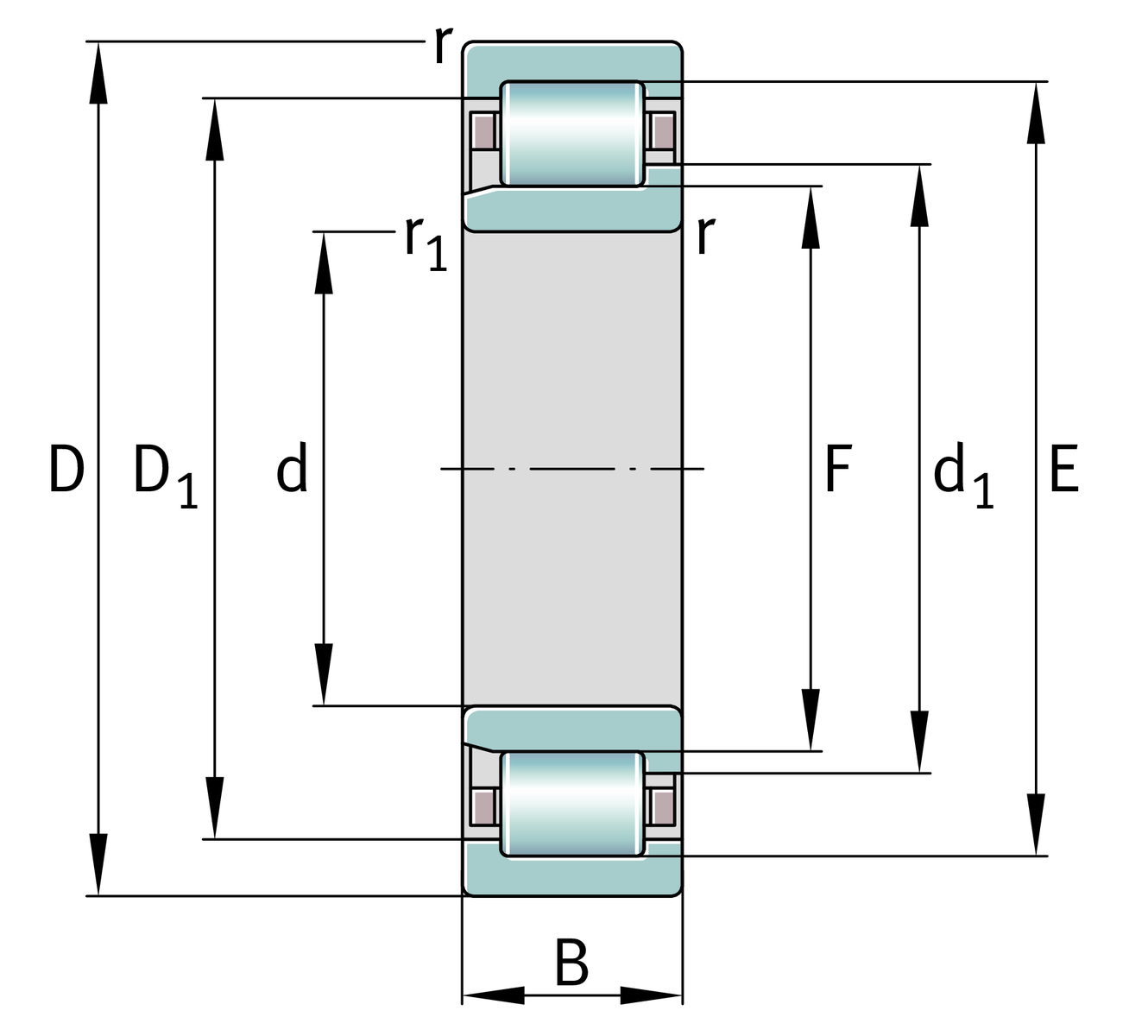

Dimensiuni detaliate

r min	Dimensiune minimă a teșiturii	1,1 mm
r 1 min	Dimensiune minimă a teșiturii	0,6 mm
s	Deplasare axială	0,7 mm
E	Diametru cale de rulare inel exterior	64 mm
F	Diametru cale de rulare inel interior	44 mm
D 1 min	Diametru minim bordură inel exterior	61 mm
d 1	Diametru maxim bordură inel interior	48 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

Additional information

Șaibă în L

HJ207-E
