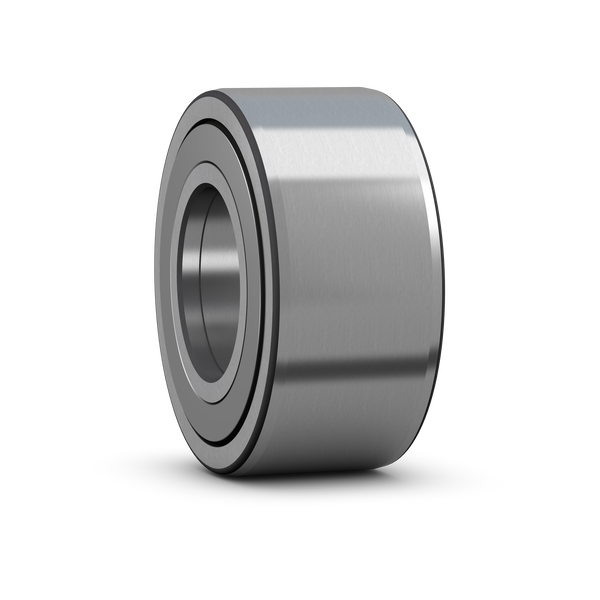

NATV50-PP+SKF
Date tehnice produs
NATV 50 PP - Role de suport (role de ghidare tip yoke) cu inele de flanșă, etanșare integrală și caracteristică de relubrifiere
Role de suport (role de ghidare tip yoke) cu inele de flanșă, etanșare integrală și caracteristică de relubrifiere. Rolele de suport (role de ghidare tip yoke) sunt concepute pentru a funcționa pe toate tipurile de șine și pentru a fi utilizate în transmisii cu came, sisteme de transport etc. Acestea se bazează pe un rulment cu role cu ace cu un inel interior. Au un inel exterior cu perete gros, cu o suprafață de rulare bombată și sunt livrate etanșate și gata de montare. O gaură de lubrifiere în inelul interior facilitează relubrifierea.
Diametru exterior funcțional90 mmDiametru exterior funcțional
Diametru de găurire50 mmDiametru de găurire
Lățime, totală32 mmLățime, totală
Lățime, inel exterior30 mmLățime, inel exterior
Capacitate de încărcare dinamică de bază39.6 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază96.5 kNCapacitate de încărcare statică de bază
Prezentare produs
| Cod produs | NATV 50 PP |
|---|---|
| Tip produs | Role de suport (role de ghidare tip yoke) cu inele de flanșă, etanșare integrală și caracteristică de relubrifiere |
| Marca | SKF |
Dimensiuni
| Diametru exterior funcțional | Diametru exterior funcțional | 90 mm |
| Diametru de găurire | Diametru de găurire | 50 mm |
| Lățime, totală | Lățime, totală | 32 mm |
| Lățime, inel exterior | Lățime, inel exterior | 30 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 39.6 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 96.5 kN |
| Viteză limită | Viteză limită | 850 r/min |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rolă de ghidare completă |
| Elemente de rulare | Elemente de rulare | Role cu ace |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Profilul inelului exterior | Profilul inelului exterior | Bombat |
| Ghidare axială a inelului exterior | Ghidare axială a inelului exterior | Da |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 2 |
| Cage | Cage | Fără |
| Joc intern radial | Joc intern radial | Între C2 și CN |
| Clasa de toleranță | Clasa de toleranță | Altele |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact |
| Lubrifiant | Lubrifiant | Grăsime |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.01 kg |
| Cod eClass | Cod eClass | 23-05-09-03 |
| Cod UNSPSC | Cod UNSPSC | 31171512 |
Dimensiuni
| D | Diametru exterior | 90 mm |
| d | Diametru de găurire | 50 mm |
| C | Lățime inel exterior | 30 mm |
| B | Lățime inel interior | 32 mm |
| d1 | Diametru exterior inel flanșă | 75.5 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 39.6 kN |
| C0 | Capacitate de încărcare statică de bază | 96.5 kN |
| Pu | Limita de încărcare dinamică | 12 kN |
| Fr | Încărcări radiale dinamice maxime | max. 51 kN |
| F0r | Încărcări radiale statice maxime | max. 73.5 kN |
| Viteză limită | Viteză limită | 850 r/min |
