NATV20+INA
Date tehnice INA/Schaeffler

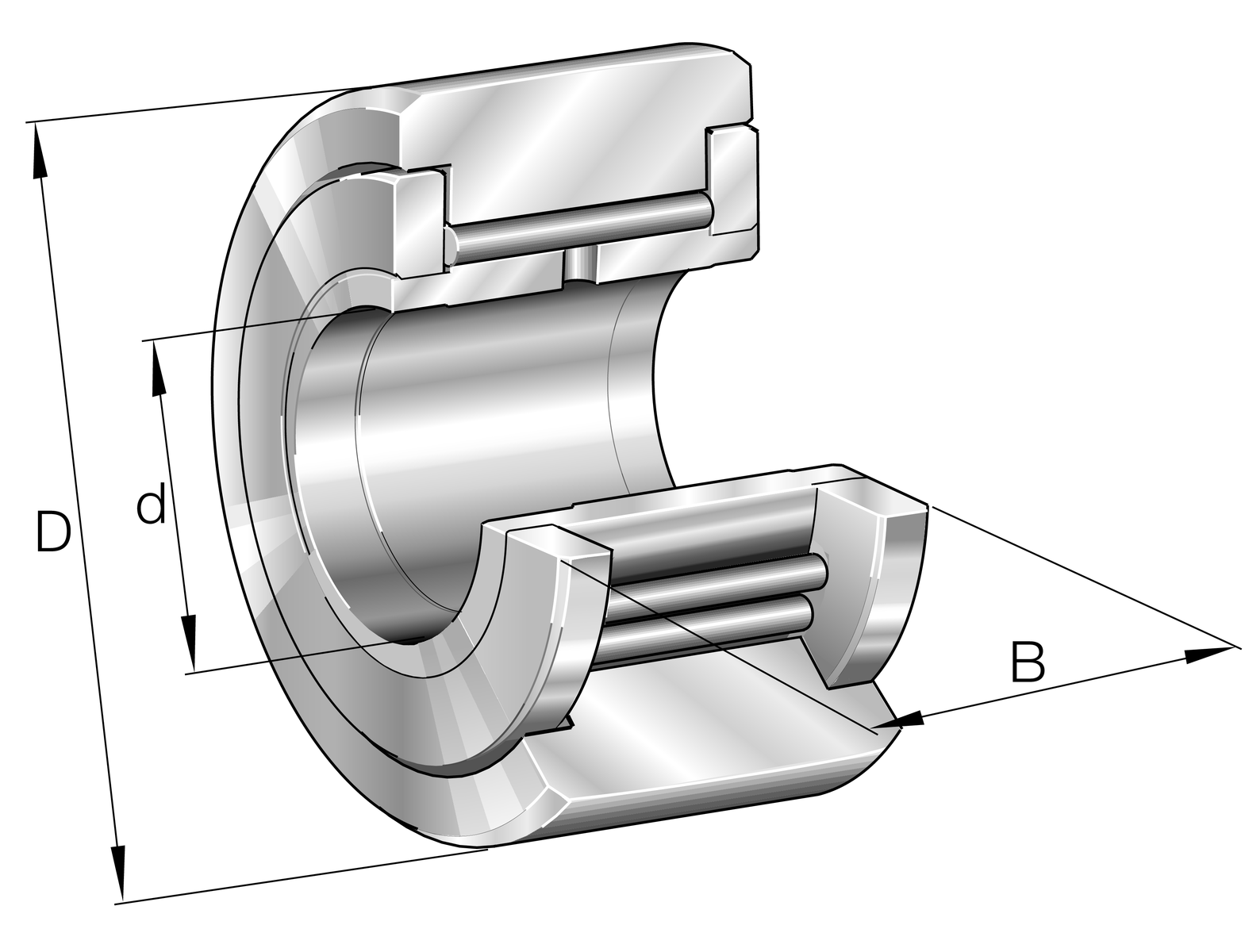

NATV20 - Rolă de ghidare cu jug
Role de ghidare cu jug NATV.., pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, set complet de ace și inel interior,ghidarea axială a inelului exterior este asigurată de șaibele de contact, gap etanșări pe ambele părți
d20 mmDiametru interior
D47 mmDiametru exterior
B25 mmLățime of the bearing
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NATV20 |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marca | INA |
| Numar material Schaeffler | 0000344520000 |
| Tip de baza | NATV20 |
| Cod BearingX | NATV20 |
| Masa | 0.255 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Type of Seal | SPSP | Etanșare cu fantă pe ambele părți |
| Inel exterior profile | R500 | R500 |
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 47 mm |
| B | Lățime of the bearing | 25 mm |
| C r w | Sarcină dinamică de bază, radială | 20.200 N |
| C 0r w | Sarcină statică de bază, radială | 42.500 N |
| C ur w | Limită de sarcină la oboseală, radială | 6.000 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 1.300 1/min |
| F 0r per | Sarcină statică admisă, radial | 42.500 N |
| F r per | Sarcină dinamică admisă pe inelul exterior, radial | 42.500 N |
| ≈m | Masă | 0,255 kg |

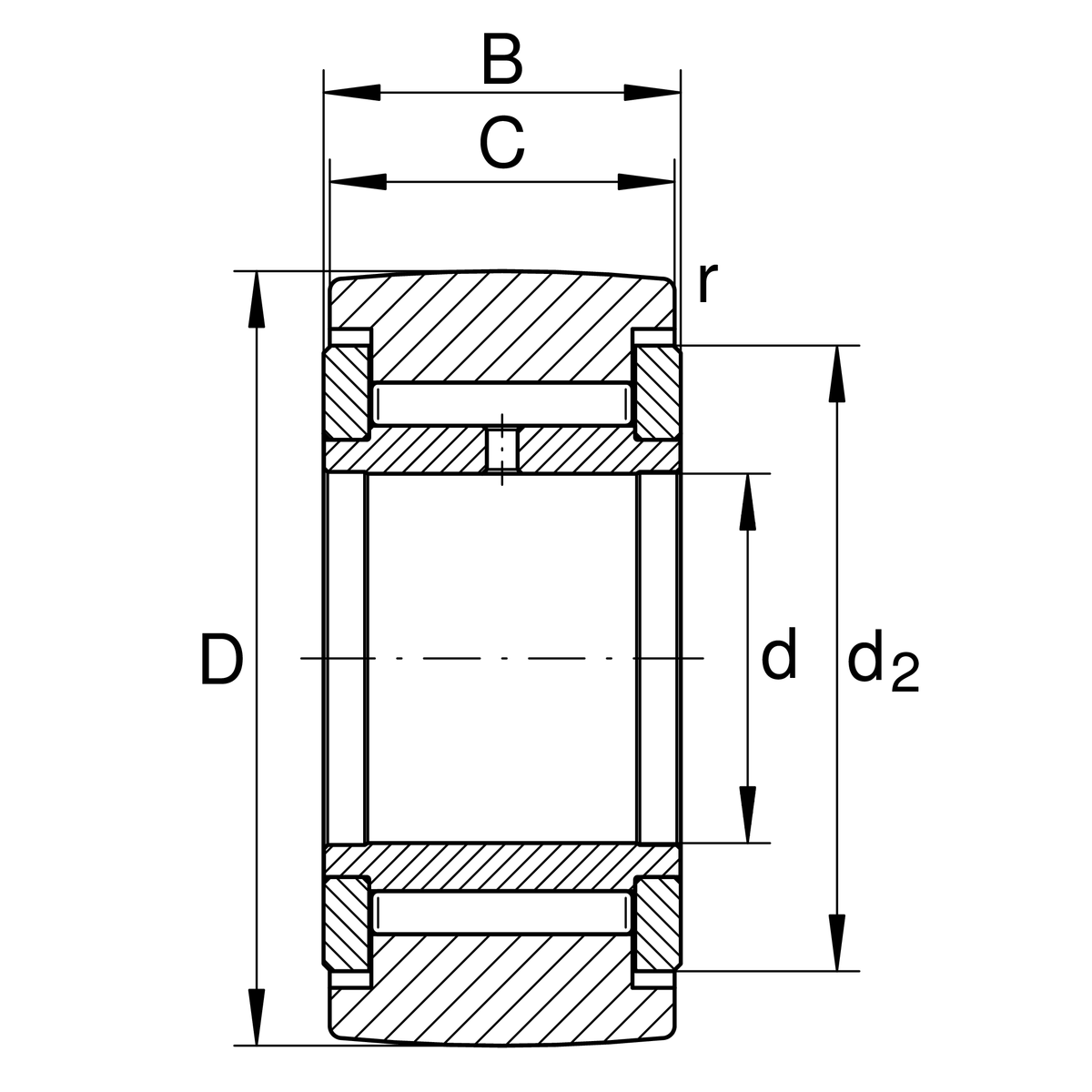

Dimensiuni detaliate
| C | Lățime inel exterior | 24 mm |
| d 2 | Diametru exterior șaibă axială | 36,5 mm |
| r min | Dimensiune minimă a teșiturii | 1 mm |
| R | Rază profil exterior inel exterior | 500 mm |
