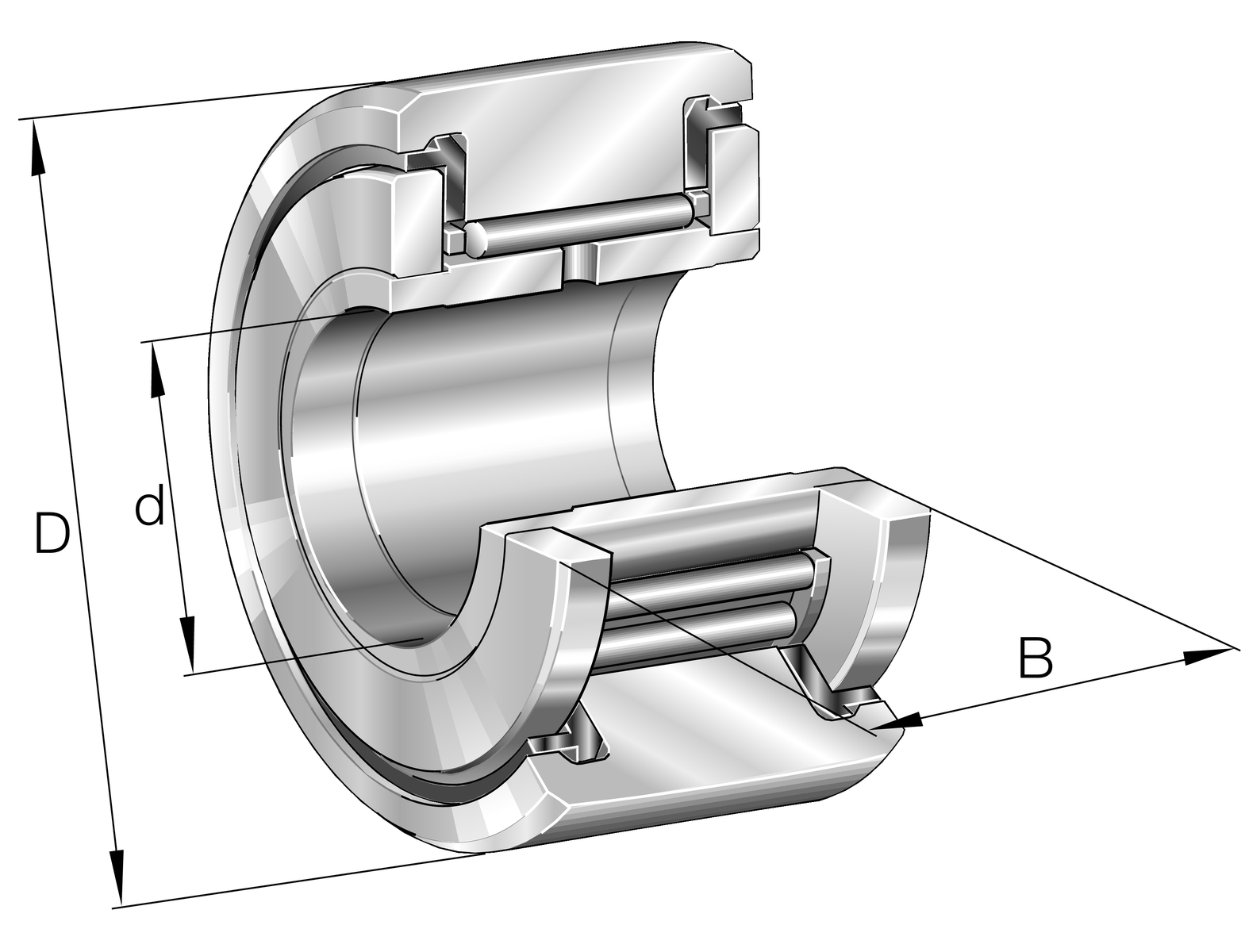

Fotografia produsului are caracter informativ

NATR30-PP+INA

Date tehnice INA/Schaeffler

NATR30-PP - Rolă de ghidare cu jug

Role de ghidare cu jug NATR..-PP-A, pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, ansamblu ace-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de șaibele axiale de alunecare din plastic and șaibe de contact, etanșare în trei trepte prin șaibă axială de alunecare din plastic pe ambele părți

d30 mmDiametru interior

D62 mmDiametru exterior

B29 mmLățime of the bearing

Sarcină radială

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

Etanșat pe ambele părți

Prezentare produs

Cod produs	NATR30-PP
Tip produs	Rolă de ghidare cu jug
Marcă	INA
Număr material Schaeffler	0057296700000
Tip de bază	NATR30
Masă	0.443 kg
CAD disponibil	Da
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Tip etanșare	PP	Etanșare în trei trepte prin șaibă axială de alunecare din plastic pe ambele părți
Inel exterior profile	IOP	Optimized INA-profile
Relubrifiere facility	IR	Prin inelul interior

Dimensiuni principale și date de performanță

d	Diametru interior	30 mm
D	Diametru exterior	62 mm
B	Lățime of the bearing	29 mm
C r w	Sarcină dinamică de bază, radială	23.300 N
C 0r w	Sarcină statică de bază, radială	39.500 N
C ur w	Limită de sarcină la oboseală, radială	5.300 N
n D G	Turație pentru lubrifiere permanentă cu unsoare	1.300 1/min
F 0r per	Sarcină statică admisă, radial	39.500 N
F r per	Sarcină dinamică admisă pe inelul exterior, radial	39.500 N
≈m	Masă	0,443 kg

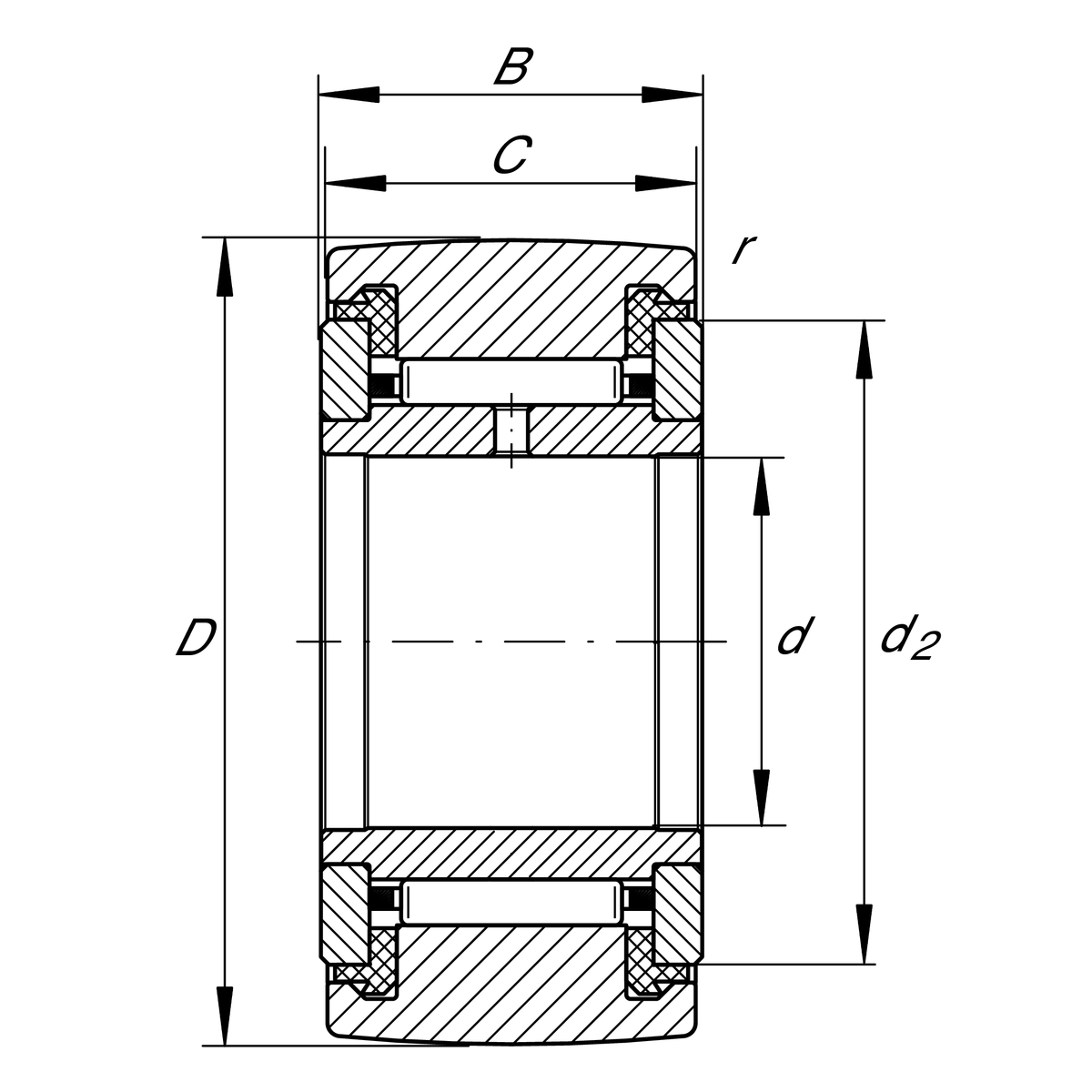

Dimensiuni detaliate

C	Lățime inel exterior	28 mm
d 2	Diametru exterior șaibă axială	51 mm
r min	Dimensiune minimă a teșiturii	1 mm
