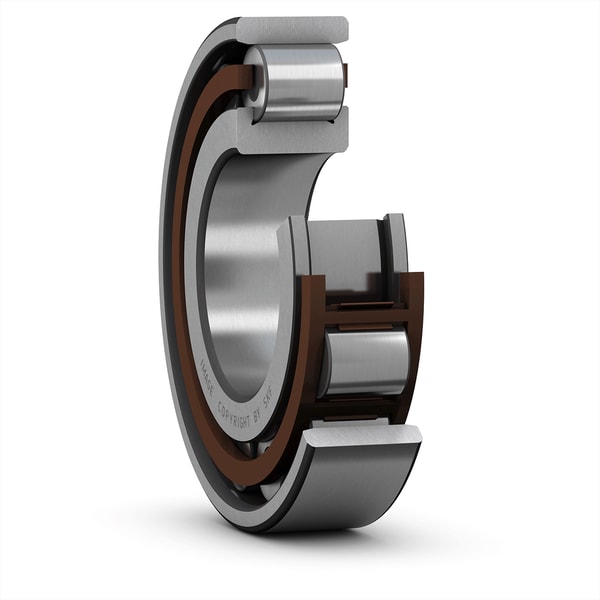

Fotografia produsului are caracter informativ
N209-ECP+SKF
Date tehnice produs
N 209 ECP - Rulment cu role cilindrice cu un singur rând, design N
Rulment cu role cilindrice cu un singur rând, design N Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul interior și fără flanșe pe inelul exterior, rulmenții de tip N pot acomoda deplasarea axială în ambele direcții. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbarea componentelor rulmentului.
Diametru interior45 mmDiametru interior
Diametru exterior85 mmDiametru exterior
Lățime19 mmLățime
Clasificare de încărcare dinamică de bază69.5 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază64 kNClasificare de încărcare statică de bază
Viteză de referință9000 r/minViteză de referință
Prezentare produs
| Cod produs | N 209 ECP |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design N |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 45 mm |
| Diametru exterior | Diametru exterior | 85 mm |
| Lățime | Lățime | 19 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 69.5 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 64 kN |
| Viteză de referință | Viteză de referință | 9000 r/min |
| Viteză limită | Viteză limită | 9500 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Capacitate de deplasare axială | Capacitate de deplasare axială | În ambele direcții |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de gaură | Tip de gaură | Cilindric |
| Colivie | Colivie | Nun-metalic |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 0 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 2 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 1.5 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.418 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 85 mm |
| B | Lățime | 19 mm |
| d1 | Diametru umăr inel interior | ≈ 59 mm |
| E | Diametru cale inel exterior | 76.5 mm |
| r1,2 | Dimensiune chamfer | min. 1.1 mm |
| r3,4 | Dimensiune chamfer | min. 1.1 mm |
| s | Deplasare axială permisibilă | max. 1.2 mm |
Dimensiuni de sprijin
| da | Diametru manșon spacer | min. 52 mm |
| da | Diametru manșon spacer | max. 74 mm |
| Da | Diametru sprijin carcasă | min. 78 mm |
| Da | Diametru sprijin carcasă | max. 79.1 mm |
| ra | Raza fillet | max. 1 mm |
| rb | Raza fillet | max. 1 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 69.5 kN |
| C0 | Clasificare de încărcare statică de bază | 64 kN |
| Pu | Limită de încărcare de oboseală | 8.15 kN |
| Viteză de referință | Viteză de referință | 9000 r/min |
| Viteză limită | Viteză limită | 9500 r/min |
| kr | Factor minim de încărcare | 0.12 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
