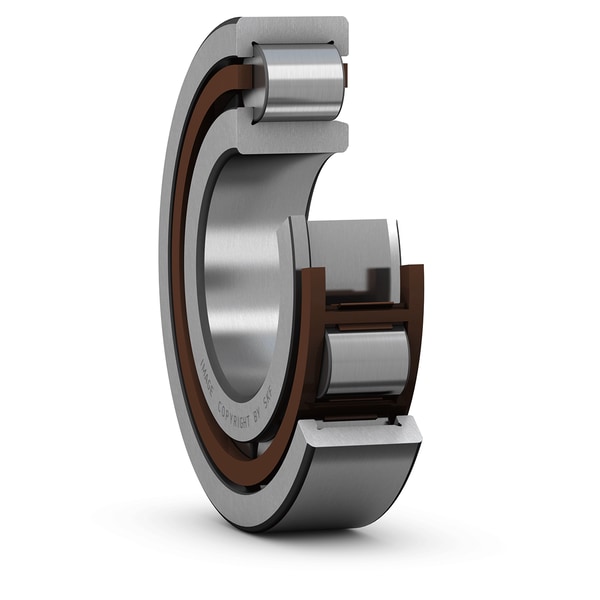

Fotografia produsului are caracter informativ
NJ204-ECP+SKF
Date tehnice produs
NJ 204 ECP - Rulment cu role cilindrice cu un singur rând, design NJ
Rulment cu role cilindrice cu un singur rând, design NJ Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul exterior și una pe inelul interior, rulmenții cu design NJ pot acomoda deplasarea axială într-o direcție. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbarea componentelor rulmentului.
Diametru interior20 mmDiametru interior
Diametru exterior47 mmDiametru exterior
Lățime14 mmLățime
Clasificare de încărcare dinamică de bază28.5 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază22 kNClasificare de încărcare statică de bază
Viteză de referință17000 r/minViteză de referință
Prezentare produs
| Cod produs | NJ 204 ECP |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NJ |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 47 mm |
| Lățime | Lățime | 14 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 28.5 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 22 kN |
| Viteză de referință | Viteză de referință | 17000 r/min |
| Viteză limită | Viteză limită | 19000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Capacitate de deplasare axială | Capacitate de deplasare axială | Într-o direcție |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de găurire | Tip de găurire | Cilindric |
| Colivie | Colivie | Nun-metalic |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 2 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 1 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.39 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.109 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 47 mm |
| B | Lățime | 14 mm |
| d1 | Diametru umărului inelului interior | ≈ 29.7 mm |
| D1 | Diametru umărului inelului exterior | ≈ 38.44 mm |
| F | Diametru căii de rulare a inelului interior | 26.5 mm |
| r1,2 | Dimensiunea fazei | min. 1 mm |
| r3,4 | Dimensiunea fazei | min. 0.6 mm |
| s | Deplasare axială permisibilă | max. 1 mm |
Dimensiuni de sprijin
| da | Diametru manșon de distanțare | min. 25 mm |
| da | Diametru manșon de distanțare | max. 25.4 mm |
| db | Diametru sprijinului arborelui | min. 31 mm |
| Da | Diametru sprijinului carcasei | max. 41.7 mm |
| ra | Raza de fillet | max. 1 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 28.5 kN |
| C0 | Clasificare de încărcare statică de bază | 22 kN |
| Pu | limită de încărcare de oboseală | 2.75 kN |
| Viteză de referință | Viteză de referință | 17000 r/min |
| Viteză limită | Viteză limită | 19000 r/min |
| kr | Factor de încărcare minim | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
