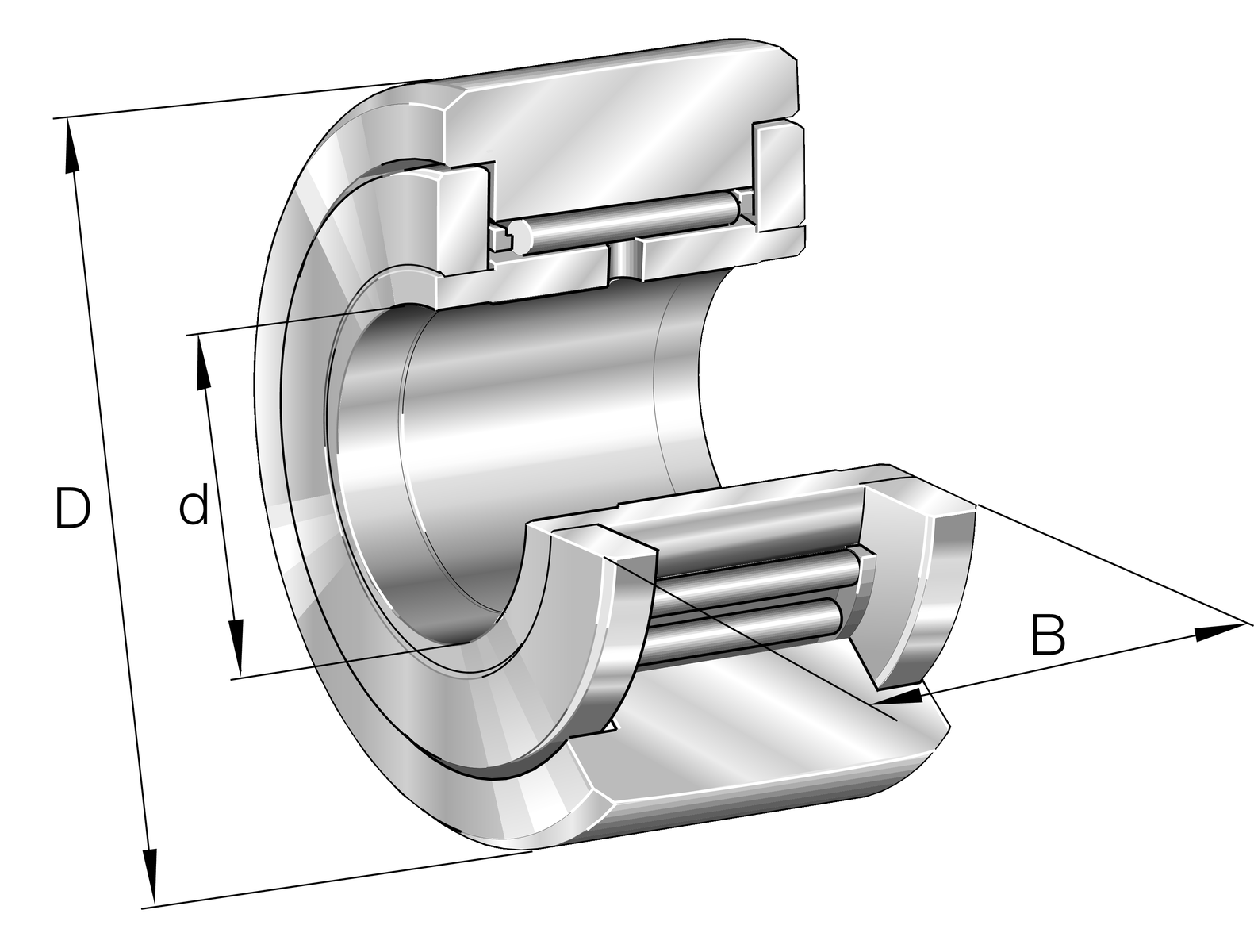

Fotografia produsului are caracter informativ
NATR15+INA
Date tehnice INA/Schaeffler
NATR15 - Rolă de ghidare cu jug
Role de ghidare cu jug NATR.., pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, ansamblu ace-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de șaibele de contact, gap etanșări pe ambele părți
d15 mmDiametru interior
D35 mmDiametru exterior
B19 mmLățime of the bearing
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NATR15 |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0005796370000 |
| Tip de bază | NATR15 |
| Cod BearingX | NATR15 |
| Masa | 0.102 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | SPSP | Etanșare cu fantă pe ambele părți |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | IR | Prin inelul interior |
Dimensiuni principale și date de performanță
| d | Diametru interior | 15 mm |
| D | Diametru exterior | 35 mm |
| B | Lățime of the bearing | 19 mm |
| C r w | Sarcină dinamică de bază, radială | 9.700 N |
| C 0r w | Sarcină statică de bază, radială | 14.500 N |
| C ur w | Limită de sarcină la oboseală, radială | 1.860 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 3.600 1/min |
| F 0r per | Sarcină statică admisă, radial | 14.500 N |
| F r per | Sarcină dinamică admisă pe inelul exterior, radial | 14.500 N |
| ≈m | Masă | 0,102 kg |

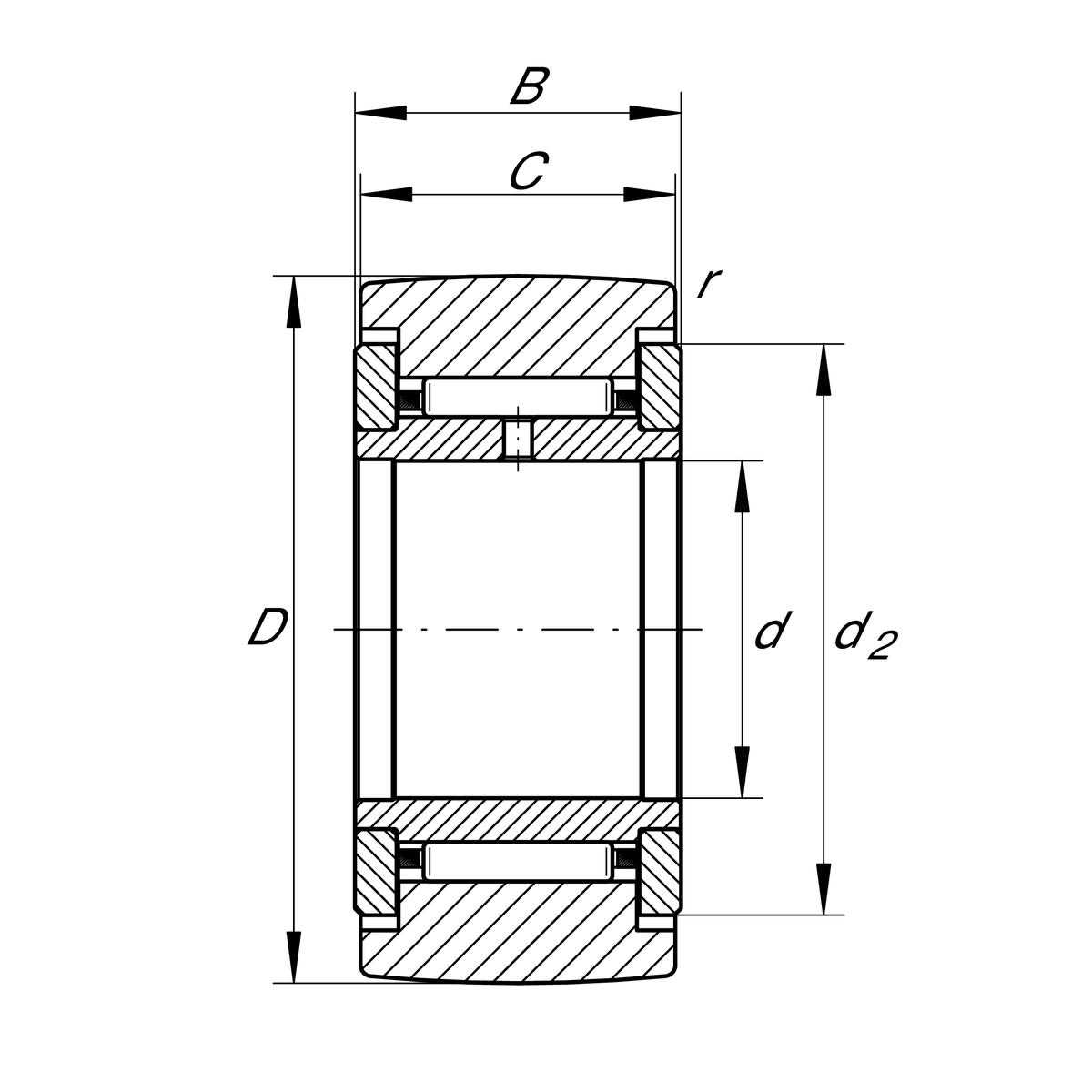

Dimensiuni detaliate
| C | Lățime inel exterior | 18 mm |
| d 2 | Diametru exterior șaibă axială | 27,6 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
| R | Rază profil exterior inel exterior | 500 mm |
