LR5201-2Z-TVH-XL+INA

Date tehnice INA/Schaeffler

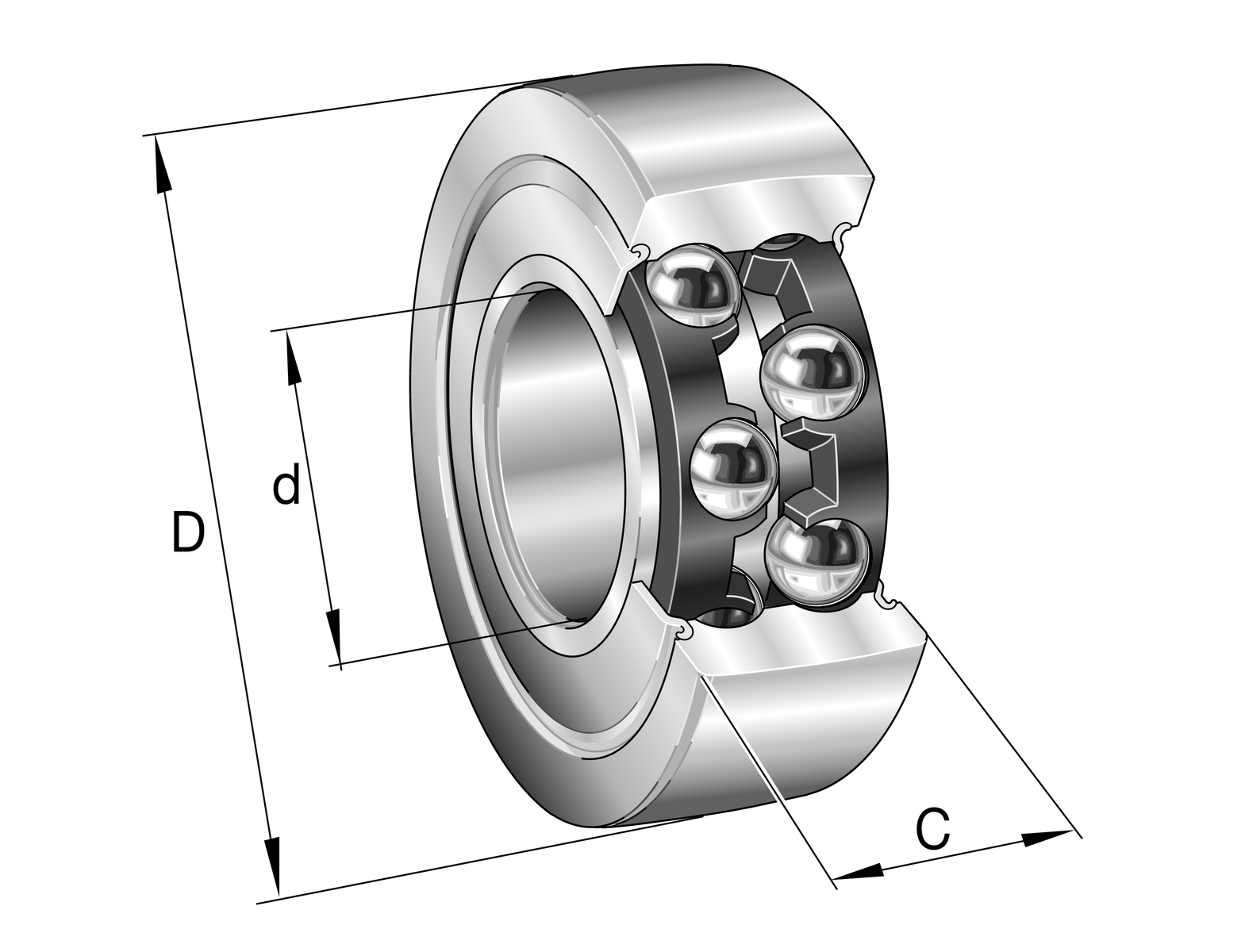

LR5201-2Z-TVH-XL - Rolă de ghidare cu jug

Role de ghidare cu jug LR52..-2Z-TVH-XL, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, orificiu de ungere în inelul interior la cerere, șaibe de protecție de etanșare pe ambele părți, colivie din poliamidă armată cu fibră de sticlă, execuție X-life

D35 mmDiametru exterior

d12 mmDiametru interior

Prezentare produs

Cod produs	LR5201-2Z-TVH-XL
Tip produs	Rolă de ghidare cu jug
Marcă	INA
Număr material Schaeffler	0825029350000
Tip de bază	LR5201
Cod BearingX	LR5201-2Z-TVH-XL
Masa	0.08 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Tip etanșare	2Z	Etanșare șaibă de protecție pe ambele părți
Inel exterior profile	R500	R500
Relubrifiere	Fără	Fără
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă

Dimensiuni principale și date de performanță

D	Diametru exterior	35 mm
d	Diametru interior	12 mm
C	Înălțime	15,9 mm
C r w	Sarcină dinamică efectivă de bază, radial	8.800 N
C 0r w	Sarcină statică efectivă de bază, radial	6.100 N
C ur w	Sarcină limită efectivă la oboseală, radial	315 N
n D G	Turație pentru lubrifiere permanentă cu unsoare	8.100 1/min
F r per	Sarcină dinamică admisă, radial	4.800 N
≈m	Masă	0,08 kg

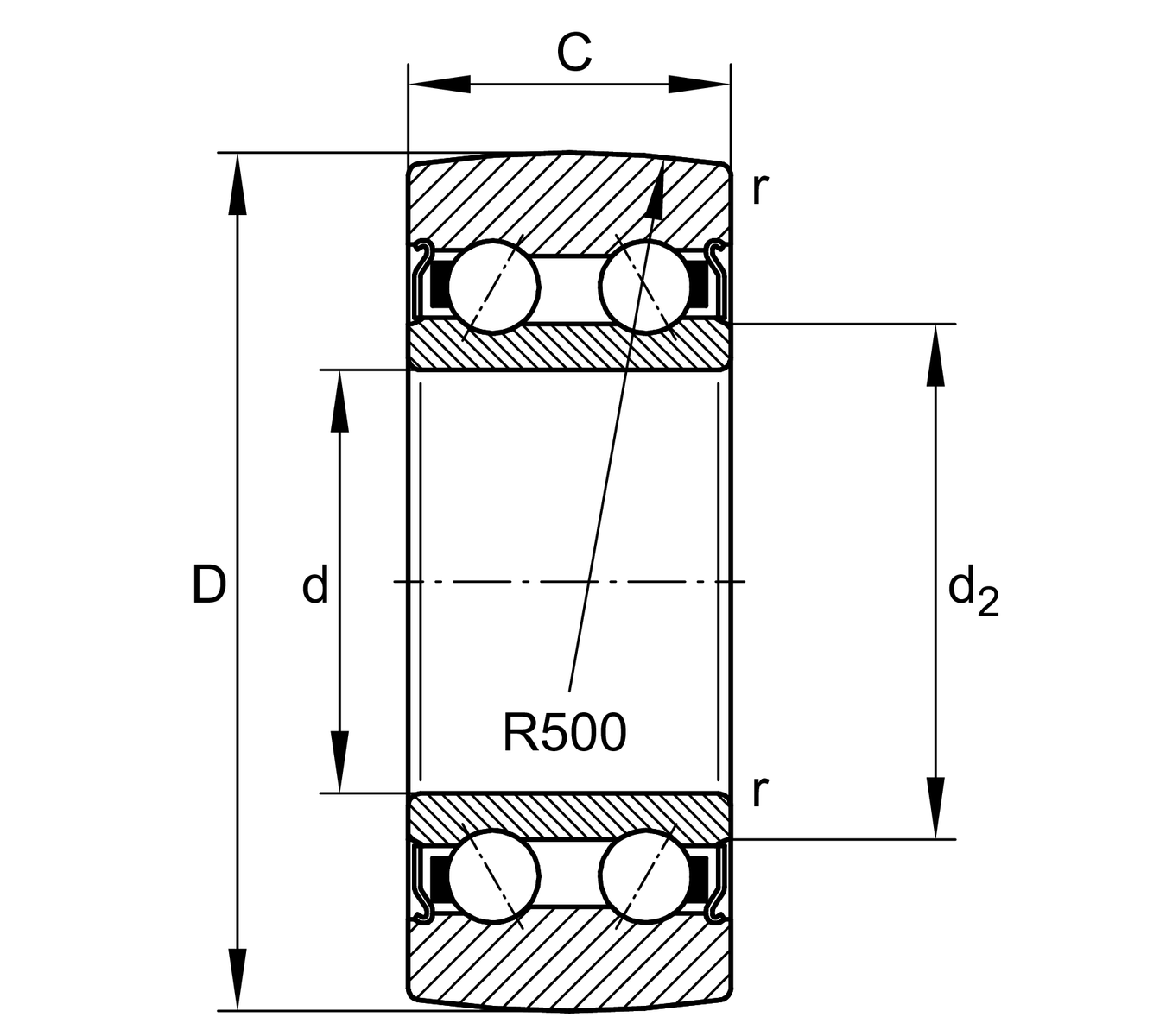

Dimensiuni detaliate

d 2	Diametru șaibă axială	19,1 mm
r min	Dimensiune minimă a cantonului	0,6 mm
R	Rază profil exterior inel exterior	500 mm
