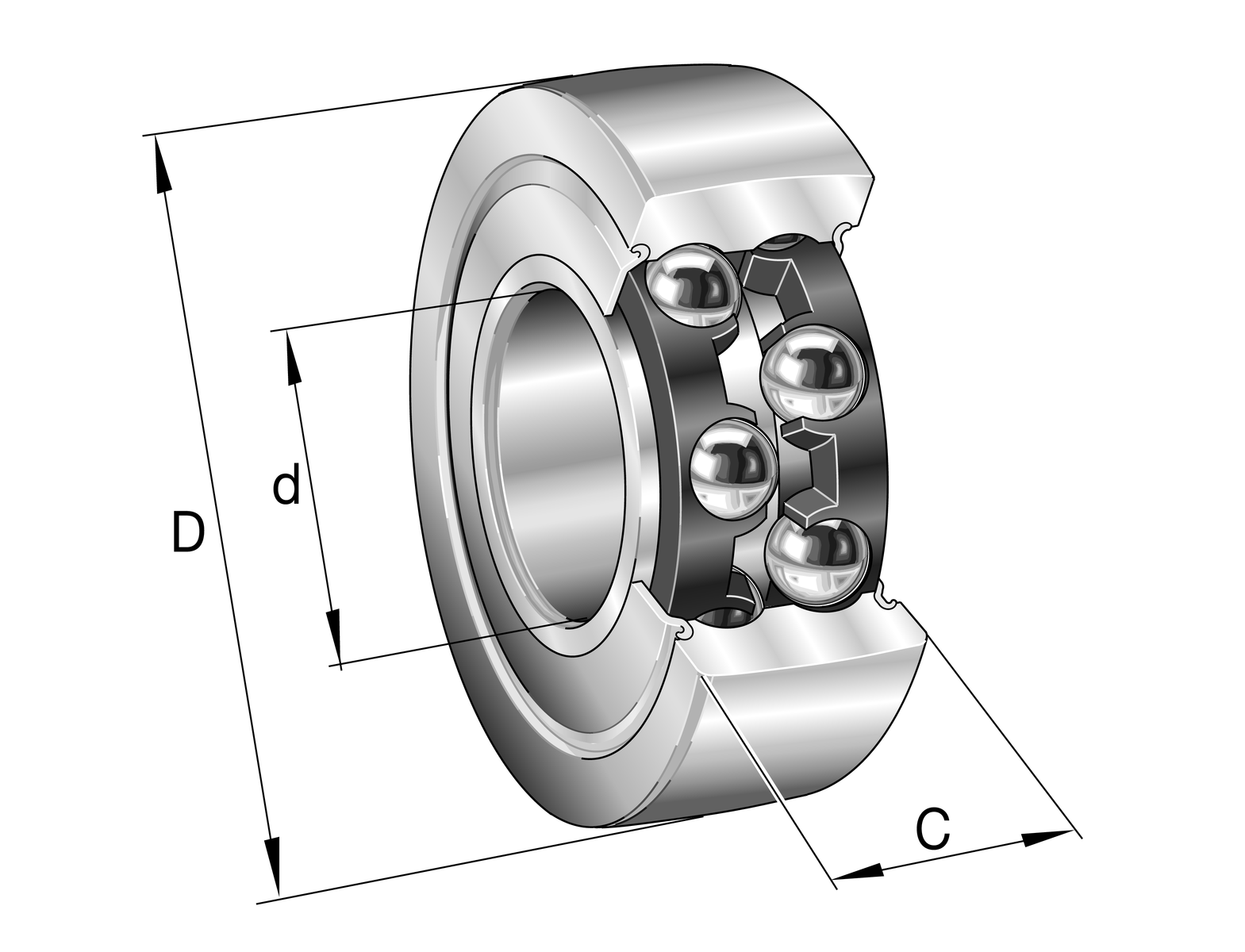

Fotografia produsului are caracter informativ
LR5002-2RS+INA
Date tehnice INA/Schaeffler
LR5002-2RS - Rolă de ghidare cu jug
Role de ghidare cu jug LR50..-2RS/2RSR, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, etanșare cu buză pe ambele părți, cu efect de etanșare axială/cu efect de etanșare radială
D35 mmDiametru exterior
d15 mmDiametru interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | LR5002-2RS |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0008169900000 |
| Tip de bază | LR5002 |
| Masă | 0.063 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | 2RS | Etanșare cu buză pe ambele părți, cu axial sealing action |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | IR | Prin orificiul de ungere al inelului interior |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 35 mm |
| d | Diametru interior | 15 mm |
| C | Înălțime | 13 mm |
| C r w | Sarcină dinamică efectivă de bază, radial | 6.600 N |
| C 0r w | Sarcină statică efectivă de bază, radial | 4.400 N |
| C ur w | Sarcină limită efectivă la oboseală, radial | 229 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 7.000 1/min |
| F r per | Sarcină dinamică admisă, radial | 4.400 N |
| ≈m | Masă | 0,063 kg |

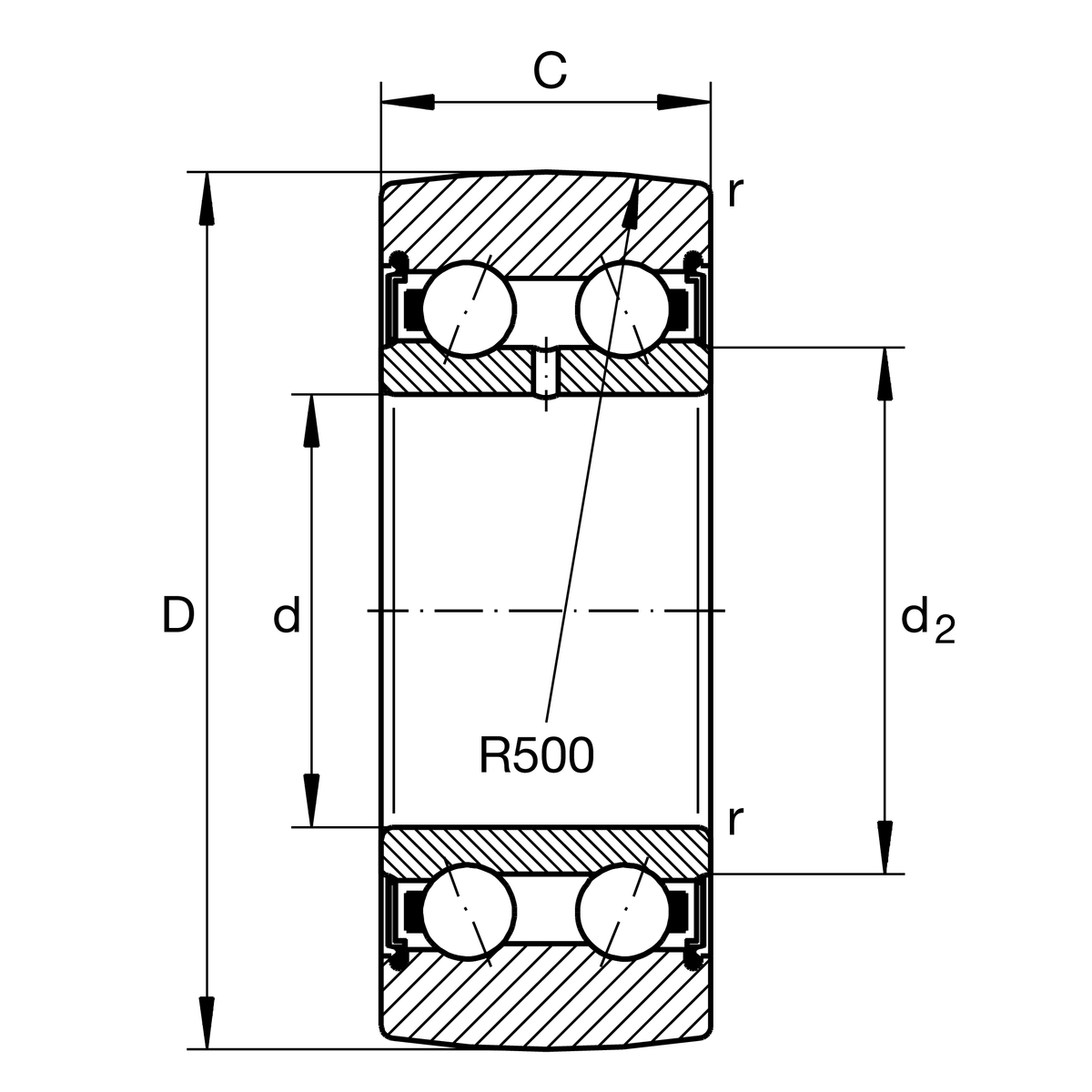

Dimensiuni detaliate
| d 2 | Diametru șaibă axială | 20,4 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| R | Rază profil exterior inel exterior | 500 mm |
