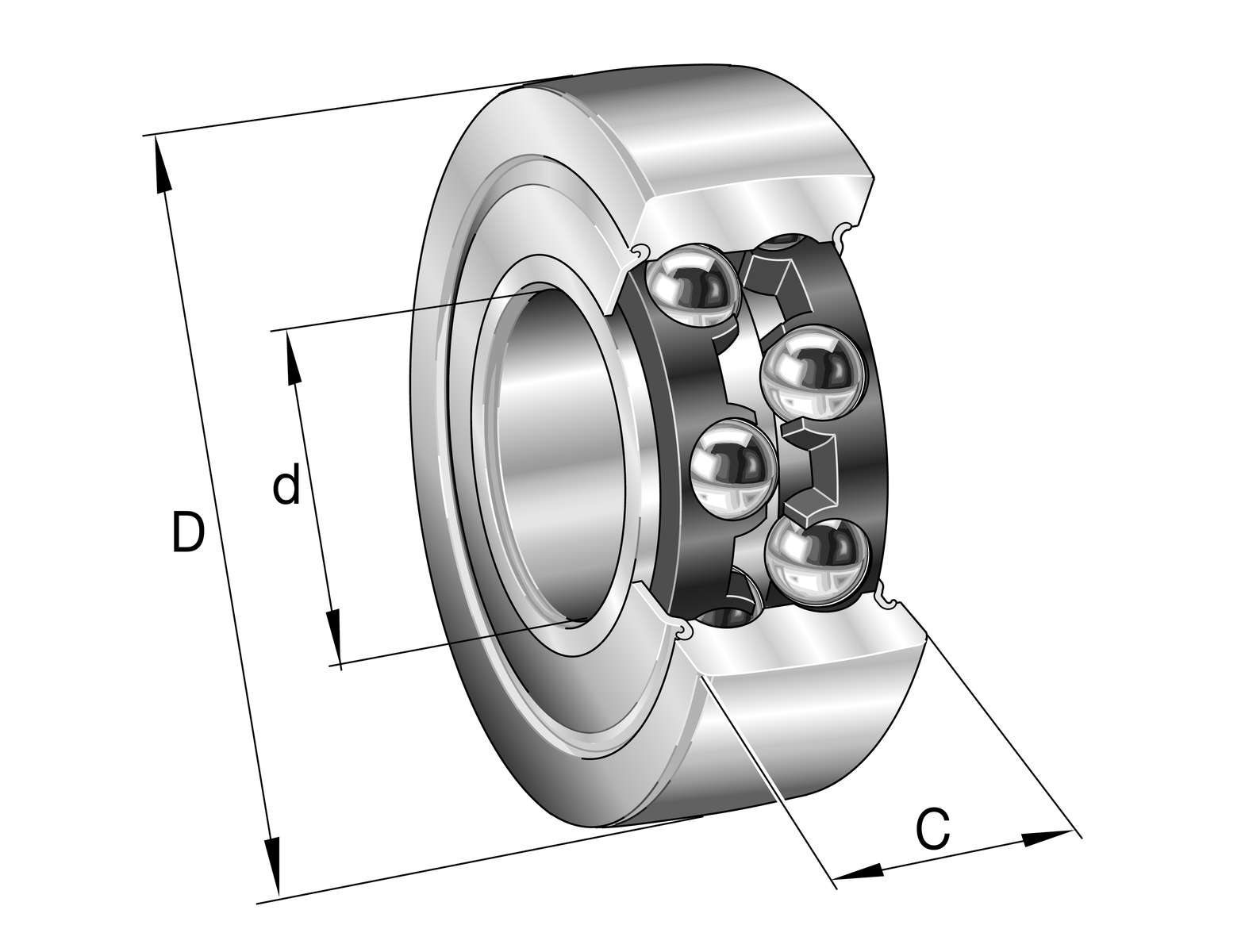

Fotografia produsului are caracter informativ
LR5204-2HRS-TVH-XL+INA
Date tehnice INA/Schaeffler
LR5204-2HRS-TVH-XL - Rolă de ghidare cu jug
Role de ghidare cu jug LR52..-2HRS-TVH-XL, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, orificiu de ungere în inelul interior la cerere, etanșare cu buză pe ambele părți cu optimised geometry, low friction, colivie din poliamidă armată cu fibră de sticlă, execuție X-life
D52 mmDiametru exterior
d20 mmDiametru interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | LR5204-2HRS-TVH-XL |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0826463330000 |
| Tip de bază | LR5204 |
| Cod BearingX | LR5204-2HRS-TVH-XL |
| Masă | 0.211 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | 2HRS | Etanșare cu buză pe ambele părți, cu geometrie optimizată, low friction |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | Fără | Fără |
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 52 mm |
| d | Diametru interior | 20 mm |
| C | Înălțime | 20,6 mm |
| C r w | Sarcină dinamică efectivă de bază, radial | 16.900 N |
| C 0r w | Sarcină statică efectivă de bază, radial | 12.700 N |
| C ur w | Sarcină limită efectivă la oboseală, radial | 660 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 5.300 1/min |
| F r per | Sarcină dinamică admisă, radial | 10.200 N |
| ≈m | Masă | 0,211 kg |

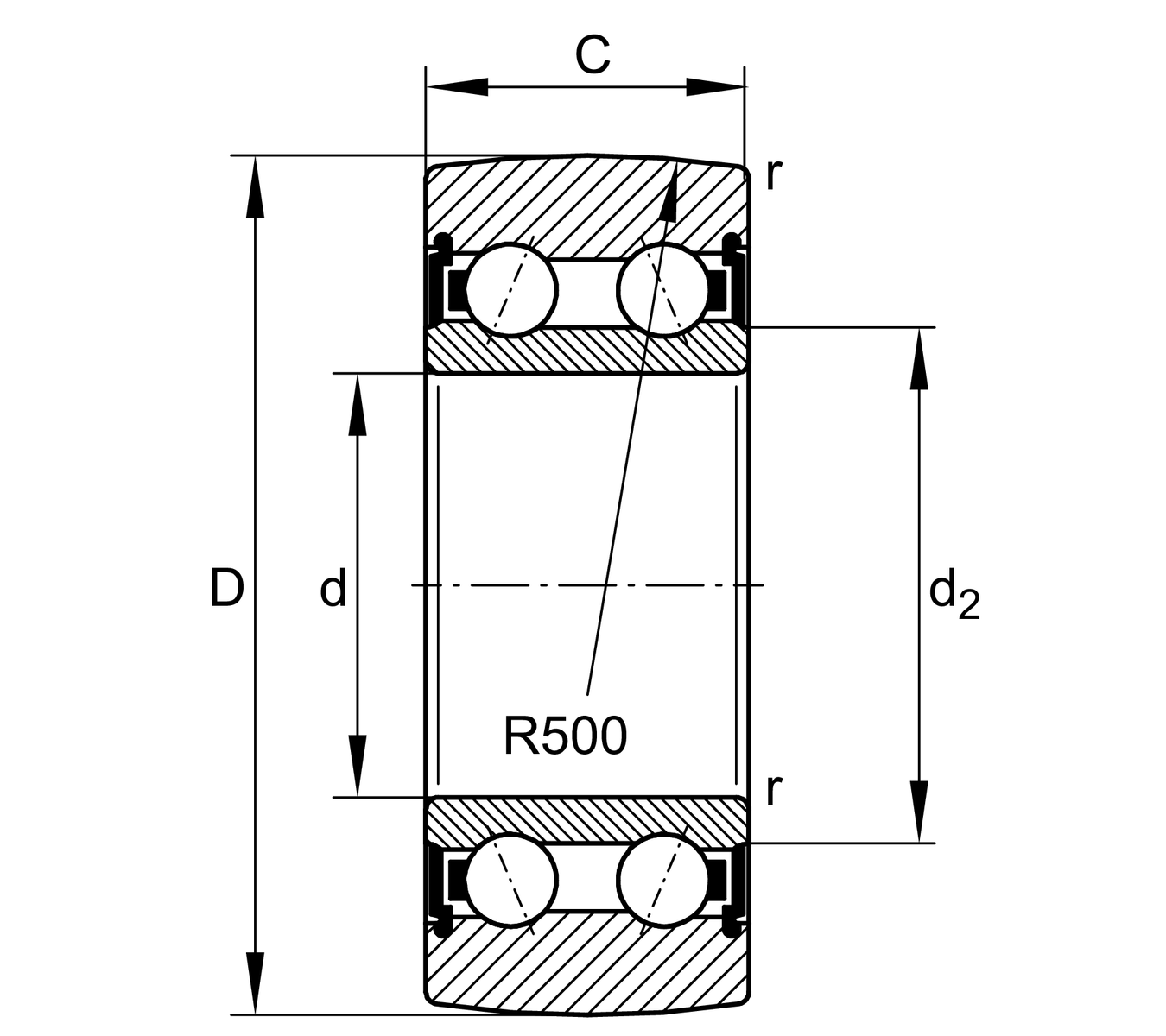

Dimensiuni detaliate
| d 2 | Diametru șaibă axială | 29,2 mm |
| r min | Dimensiune minimă a teșiturii | 1 mm |
| R | Rază profil exterior inel exterior | 500 mm |
