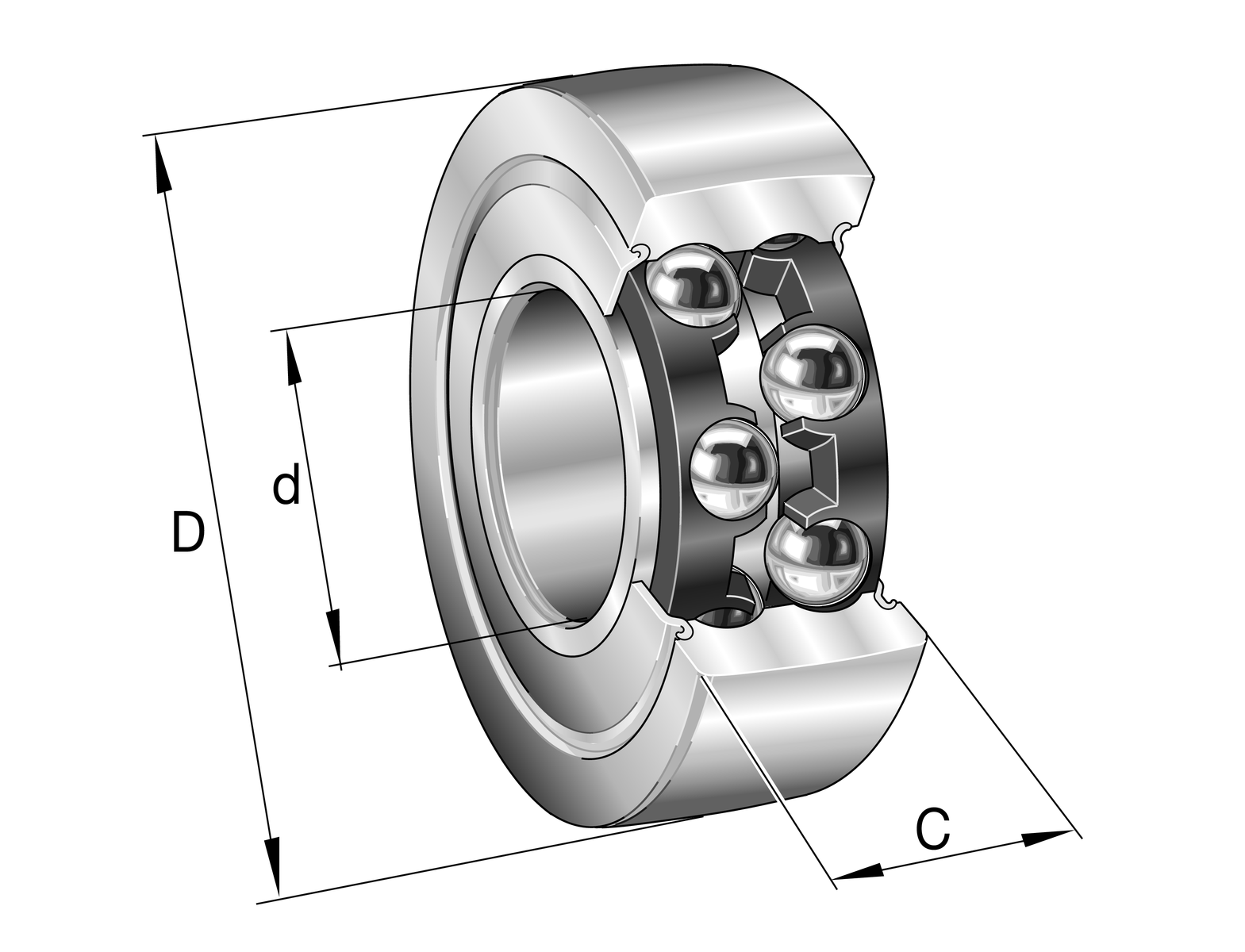

Fotografia produsului are caracter informativ

LR5003-2RS+INA

Date tehnice INA/Schaeffler

LR5003-2RS - Rolă de ghidare cu jug

Role de ghidare cu jug LR50..-2RS/2RSR, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, etanșare cu buză pe ambele părți, cu efect de etanșare axială/cu efect de etanșare radială

D40 mmDiametru exterior

d17 mmDiametru interior

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

Etanșat pe ambele părți

Prezentare produs

Cod produs	LR5003-2RS
Tip produs	Rolă de ghidare cu jug
Marcă	INA
Număr material Schaeffler	0008170400000
Tip de bază	LR5003
Masă	0.07 kg
CAD disponibil	Da
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Tip etanșare	2RS	Etanșare cu buză pe ambele părți, cu axial sealing action
Inel exterior profile	R500	R500
Relubrifiere facility	IR	Prin orificiul de ungere al inelului interior

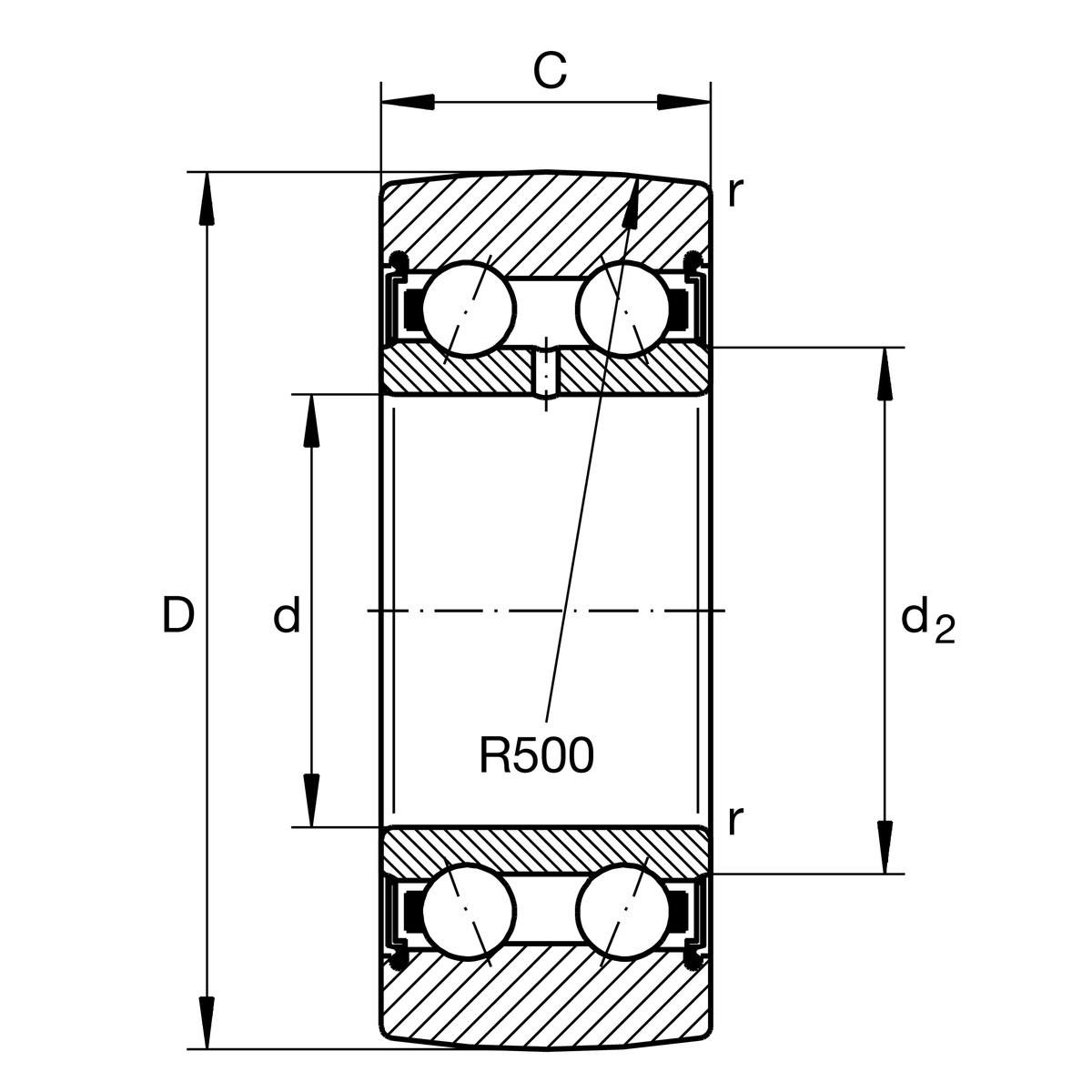

Dimensiuni principale și date de performanță

D	Diametru exterior	40 mm
d	Diametru interior	17 mm
C	Înălțime	14 mm
C r w	Sarcină dinamică efectivă de bază, radial	7.800 N
C 0r w	Sarcină statică efectivă de bază, radial	5.400 N
C ur w	Sarcină limită efectivă la oboseală, radial	275 N
n D G	Turație pentru lubrifiere permanentă cu unsoare	6.000 1/min
F r per	Sarcină dinamică admisă, radial	5.400 N
≈m	Masă	0,07 kg

Dimensiuni detaliate

d 2	Diametru șaibă axială	21,6 mm
r min	Dimensiune minimă a teșiturii	0,3 mm
R	Rază profil exterior inel exterior	500 mm
