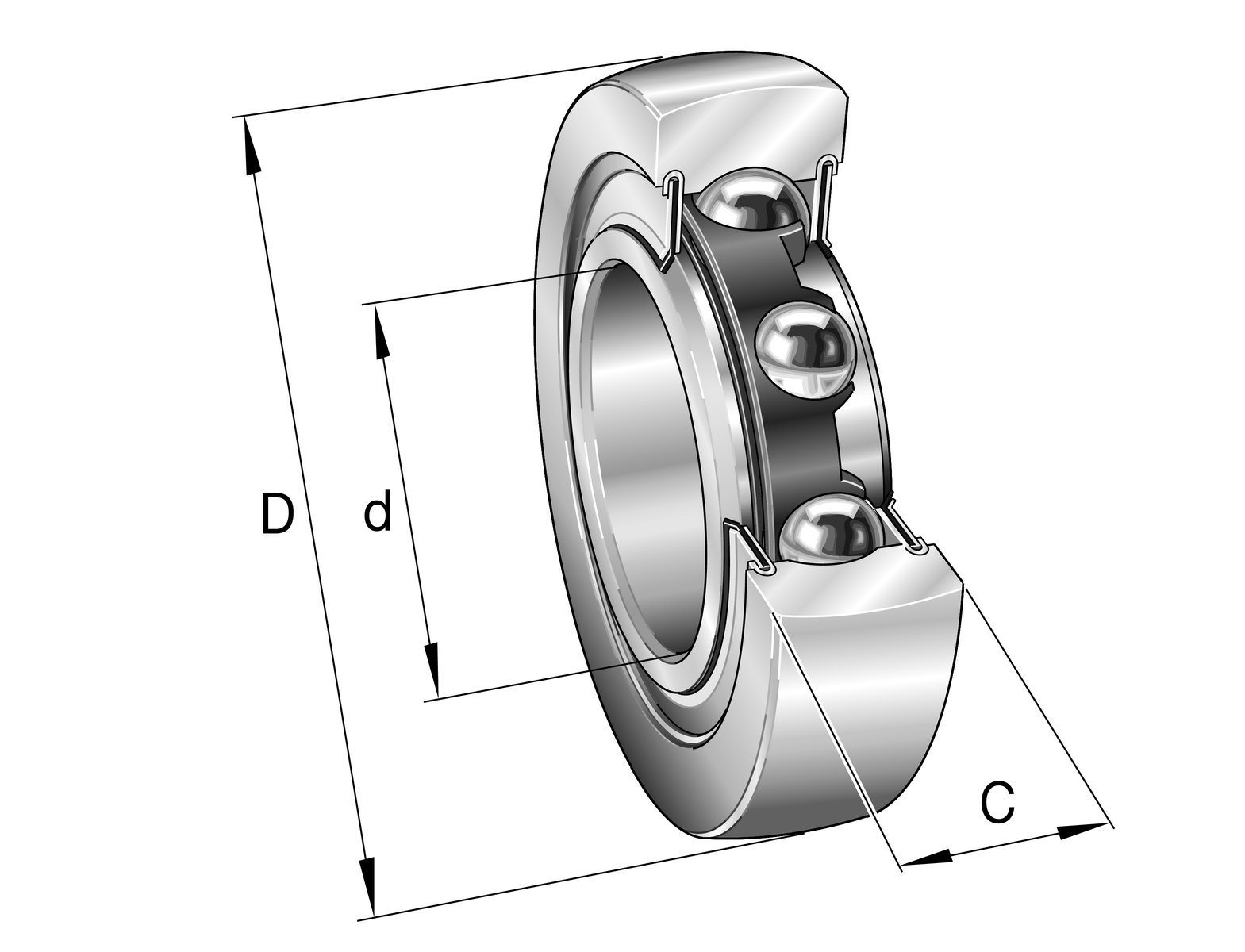

Fotografia produsului are caracter informativ
LR203-2RSR+INA
Date tehnice INA/Schaeffler
LR203-2RSR - Rolă de ghidare cu jug
Role de ghidare cu jug LR2..-2RS/2RSR, pe un singur rând rulmenți cu bile autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, etanșare cu buză pe ambele părți, cu efect de etanșare axială/cu efect de etanșare radială
D47 mmDiametru exterior
d17 mmDiametru interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | LR203-2RSR |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0922432070000 |
| Tip de bază | LR203 |
| Cod BearingX | LR203-2RSR |
| Masă | 0.108 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | 2RSR | Etanșare cu buză pe ambele părți, cu radial sealing action |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | Fără | Fără |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 47 mm |
| d | Diametru interior | 17 mm |
| C | Înălțime | 12 mm |
| C r w | Sarcină dinamică de bază, radială | 8.900 N |
| C 0r w | Sarcină statică de bază, radială | 4.550 N |
| C ur w | Limită de sarcină la oboseală, radială | 229 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 9.000 1/min |
| ≈m | Masă | 0,108 kg |

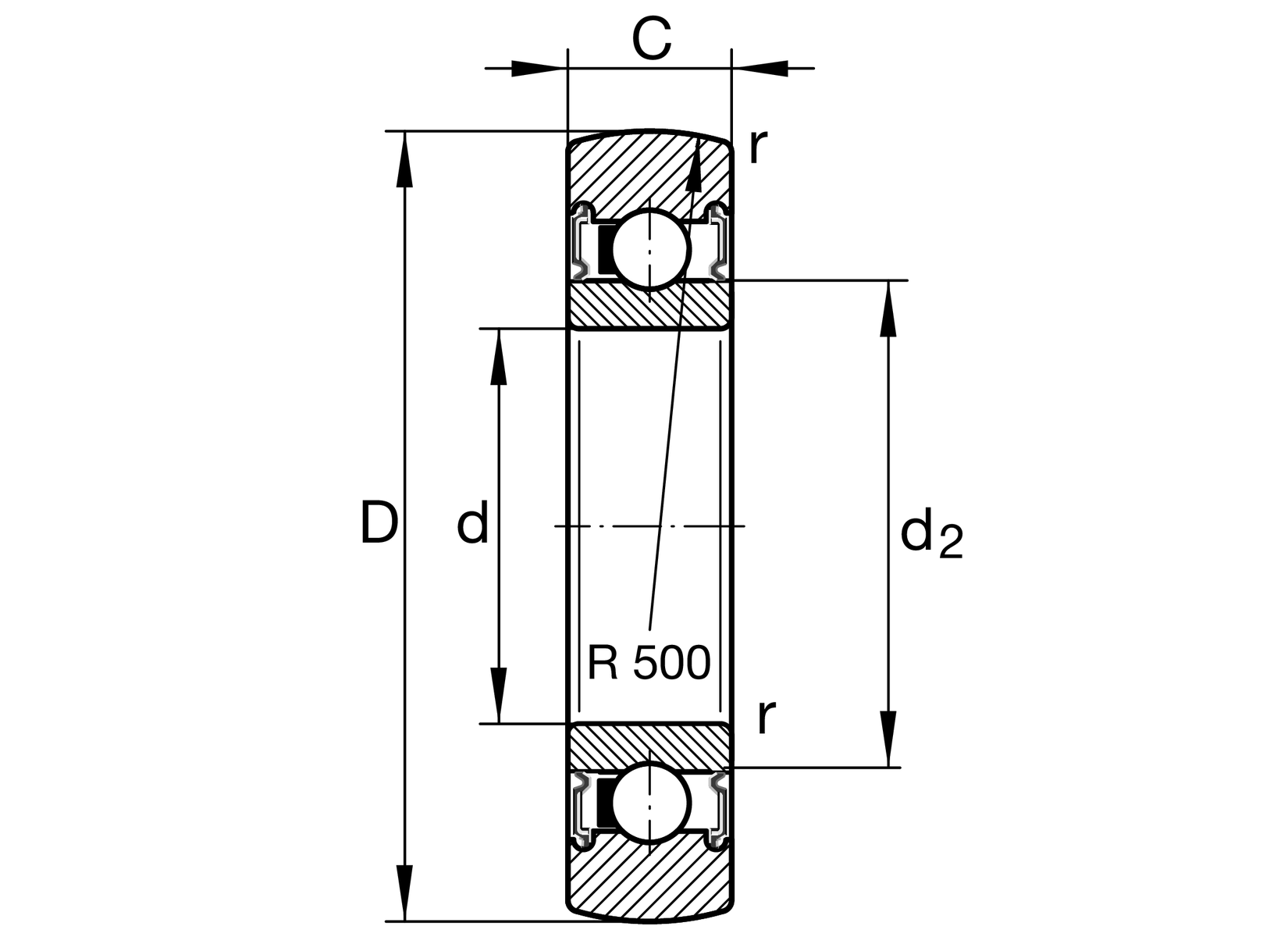

Dimensiuni detaliate
| d 2 | Diametru șaibă axială | 24 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
| R | Rază profil exterior inel exterior | 500 mm |
Documente
- Fișă tehnică produs LR203-2RSRPDF produs
- MH1 TabeleBroșură tehnică
- MH1 Principii tehniceBroșură tehnică
- MH1 Montare mecanicăBroșură tehnică
- MH1 Demontare hidraulicăBroșură tehnică
