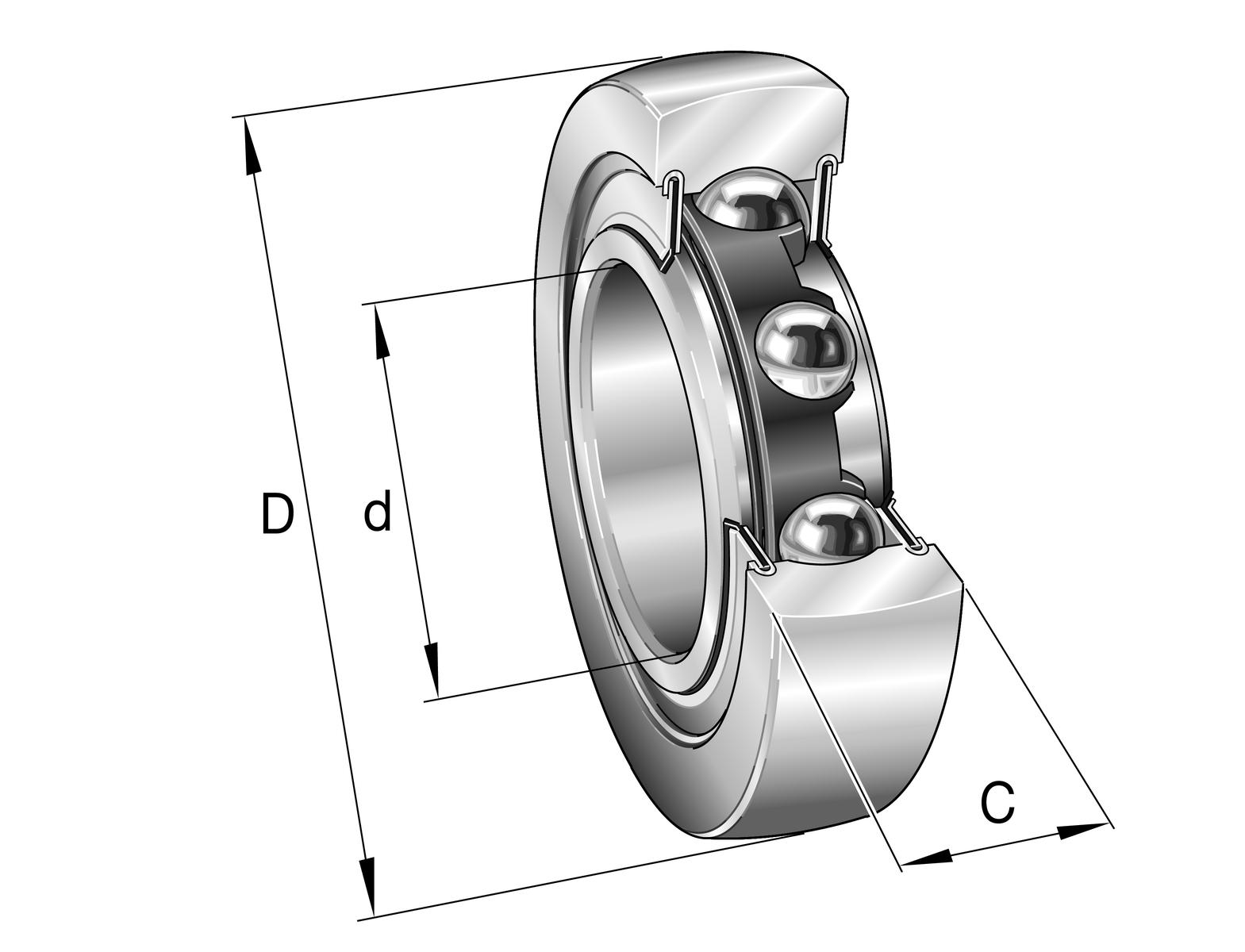

Fotografia produsului are caracter informativ
LR209-2RS+INA
Date tehnice INA/Schaeffler
LR209-2RS - Rolă de ghidare cu jug
Role de ghidare cu jug LR2..-2RS/2RSR, pe un singur rând rulmenți cu bile autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, etanșare cu buză pe ambele părți, cu efect de etanșare axială/cu efect de etanșare radială
D90 mmDiametru exterior
d45 mmDiametru interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | LR209-2RS |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0008155430000 |
| Tip de bază | LR209 |
| Cod BearingX | LR209-2RS |
| Masă | 0.28 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | 2RS | Etanșare cu buză pe ambele părți, cu axial sealing action |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | Fără | Fără |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 90 mm |
| d | Diametru interior | 45 mm |
| C | Înălțime | 19 mm |
| C r w | Sarcină dinamică de bază, radială | 23.700 N |
| C 0r w | Sarcină statică de bază, radială | 14.100 N |
| C ur w | Limită de sarcină la oboseală, radială | 750 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 3.600 1/min |
| ≈m | Masă | 0,28 kg |

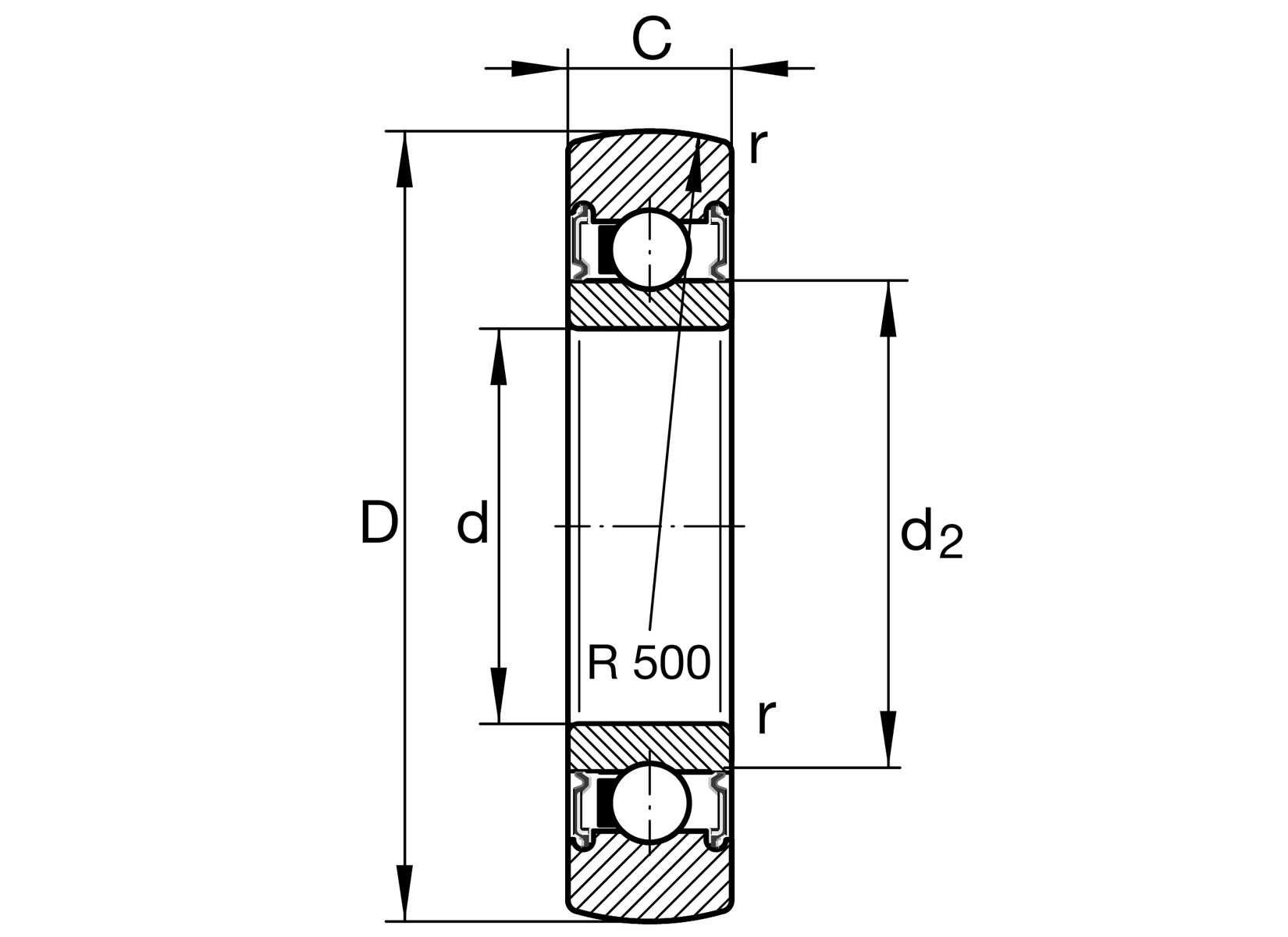

Dimensiuni detaliate
| d 2 | Diametru șaibă axială | 53,2 mm |
| r min | Dimensiune minimă a teșiturii | 1,1 mm |
| R | Rază profil exterior inel exterior | 500 mm |
Documente
- Fișă tehnică produs LR209-2RSPDF produs
- MH1 Demontare mecanicăBroșură tehnică
- MH1 Demontare hidraulicăBroșură tehnică
- MH1 Montare mecanicăBroșură tehnică
- MH1 Principii tehniceBroșură tehnică
- MH1 TabeleBroșură tehnică
- MH1 Montare hidraulicăBroșură tehnică
