11208-TVH+FAG
Date tehnice FAG/Schaeffler

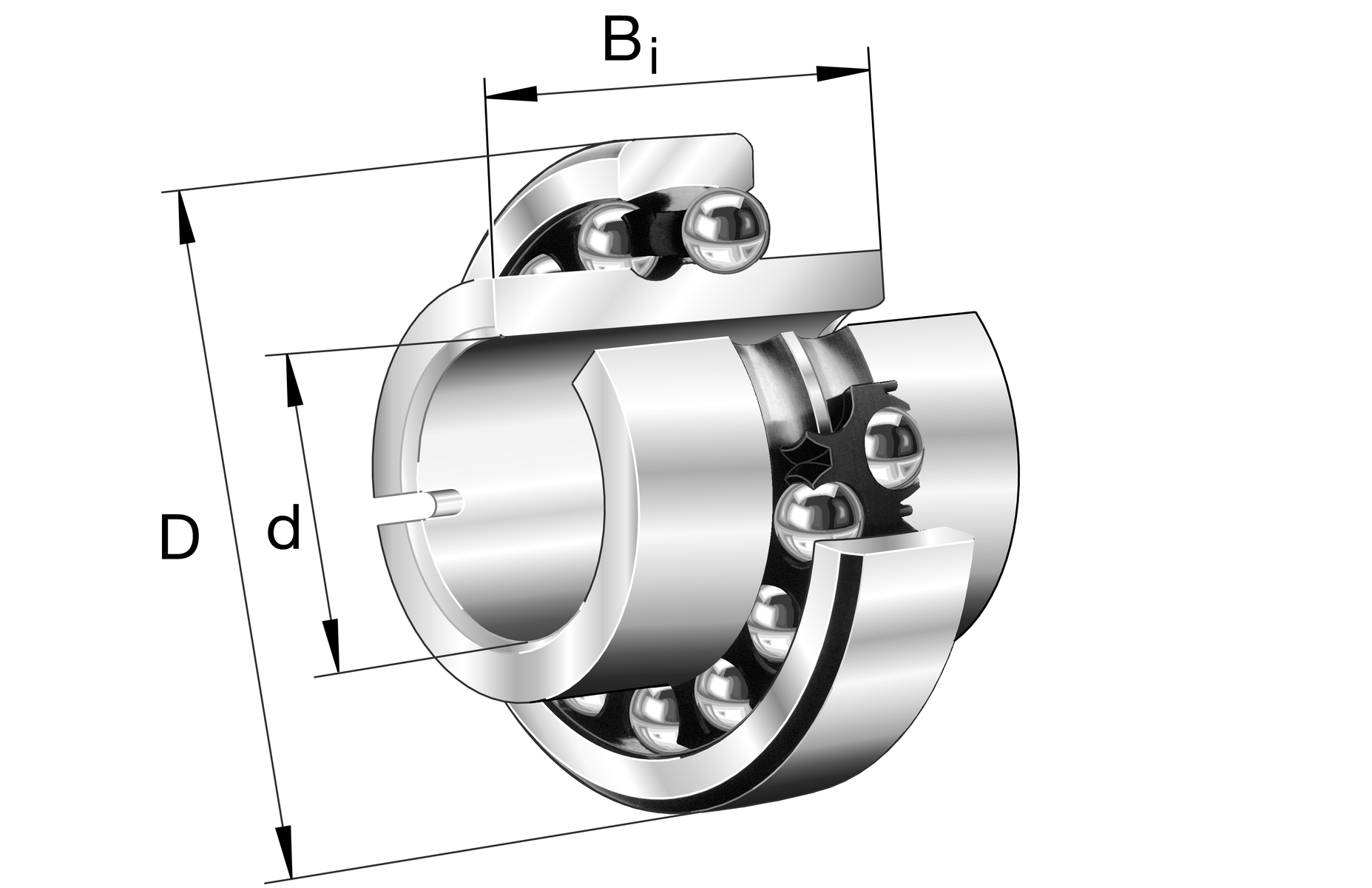

11208-TVH - Rulment oscilant cu bile
Rulment oscilant cu bile 112..-TVH, colivie din plastic
d40 mmDiametru interior
D80 mmDiametru exterior
B56 mmLățime totală
C r19.400 NSarcină dinamică de bază, radială
C 0r6.500 NSarcină statică de bază, radială
n G10.100 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
staticangularerrorandmisalignment
dynamicangularerrorandmisalignmentPrezentare produs
| Cod produs | 11208-TVH |
|---|---|
| Tip produs | Rulment oscilant cu bile |
| Marca | FAG |
| Număr material Schaeffler | 0167001630000 |
| Tip de bază | 11208 |
| Cod BearingX | 11208-TVH |
| Masa | 0.736 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
Dimensiuni principale și date de performanta
| d | Diametru interior | 40 mm |
| D | Diametru exterior | 80 mm |
| B | Lățime totală | 56 mm |
| B C | Lățime inel exterior | 18 mm |
| B i | Lățime inel interior | 56 mm |
| C r | Sarcină dinamică de bază, radială | 19.400 N |
| C 0r | Sarcină statică de bază, radială | 6.500 N |
| C ur | Limita de sarcină la oboseală, radială | 415 N |
| n G | Turație limită | 10.100 1/min |
| n ϑr | Turație de referinta | 8.600 1/min |
| ≈m | Masa | 0,736 kg |

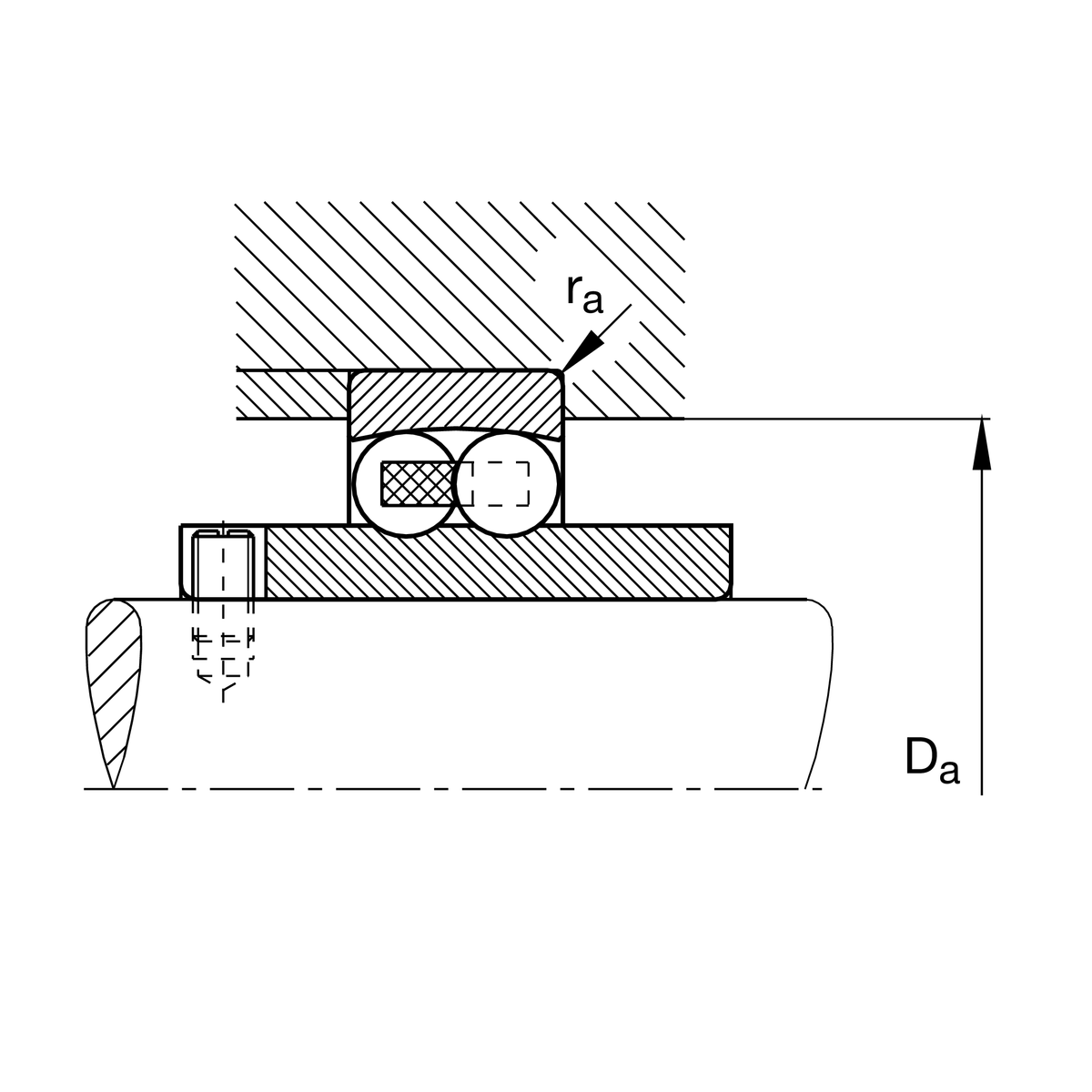

Dimensiuni de montaj
| D a max | Diametrul maxim al umărului carcasei | 73 mm |
| r a max | Maximaler Hohlkehlradius | 1 mm |

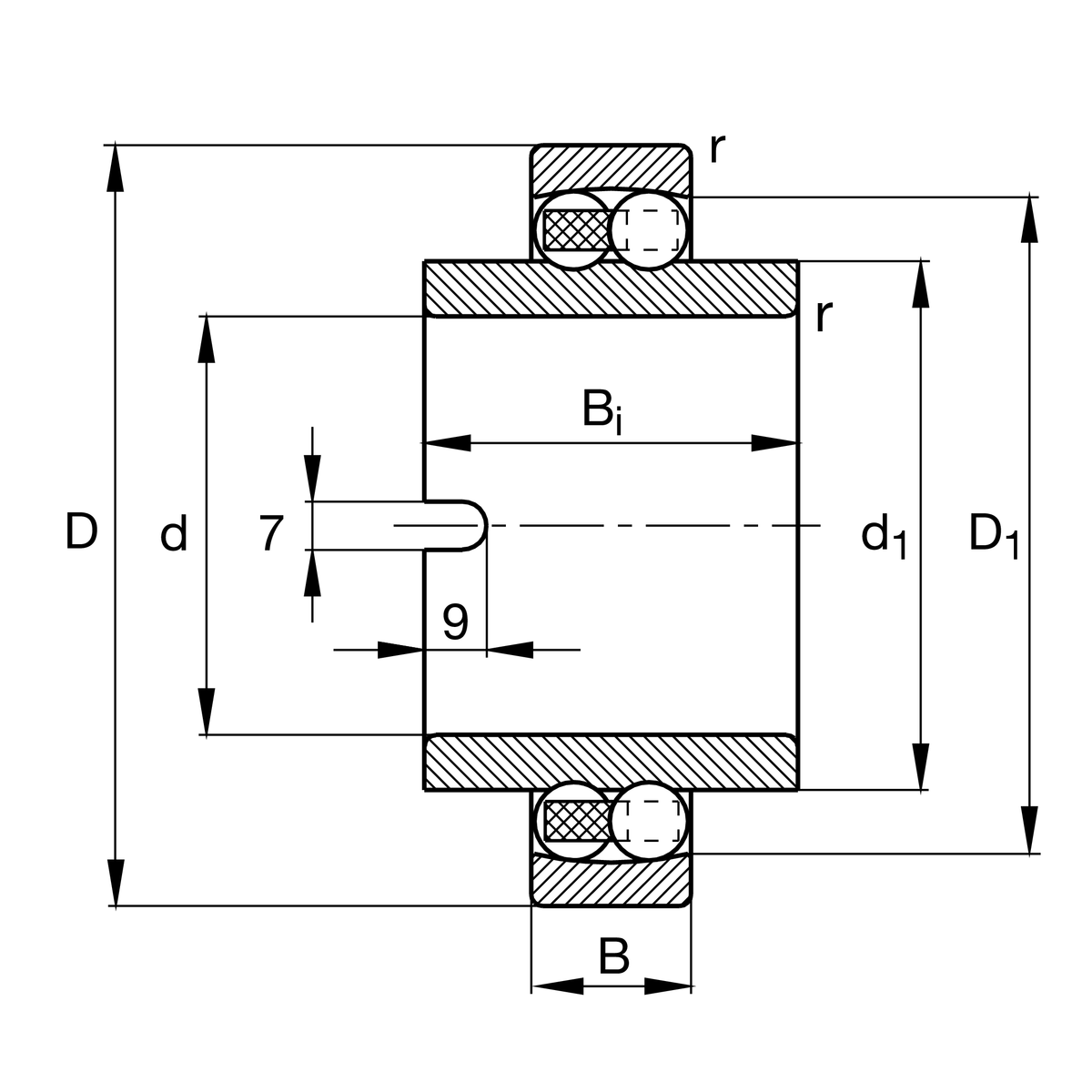

Dimensiuni detaliate
| r min | Dimensiune minimă tesitura | 1,1 mm |
| D 1 | Diametrul umărului inelului exterior | 67,3 mm |
| d 1 | Diametrul umărului inelului interior | 54 mm |
| b | Lățime retaining slot | 7 mm |
| t | Înălțime canal de reținere | 9 mm |
Domeniu de temperatura
| T min | Temperatura minimă de funcționare | -30 °C |
| T max | Temperatura maximă de funcționare | 120 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,22 |
| Y 1 | Factor de sarcină axială dinamică | 2,91 |
| Y 2 | Factor de sarcină axială dinamică | 4,51 |
| Y 0 | Factor de sarcină axială statică | 3,05 |
