11207-TN9+SKF
Date tehnice produs

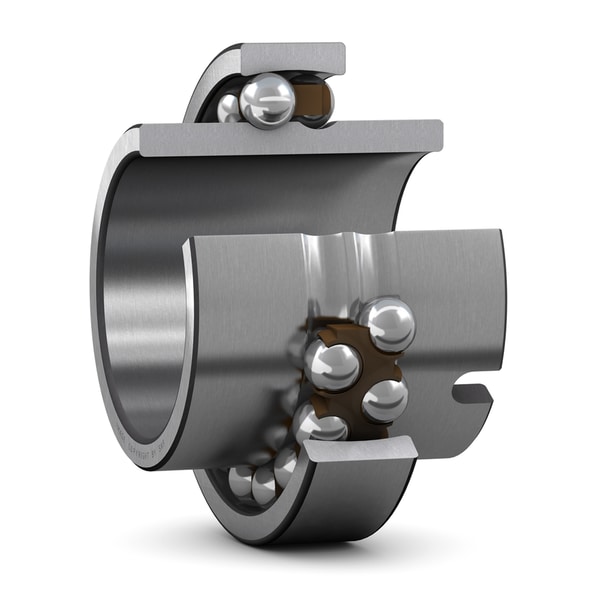

11207 TN9 - Rulment cu bile auto-aliniat cu inel interior extins
Rulment cu bile auto-aliniat cu inel interior extins Rulmenții cu bile auto-aliniați, cu inel interior extins, au două rânduri de bile, o cale de rulare sferică comună în inelul exterior și două caneluri de cale de rulare adânci și neîntrerupte în inelul interior. Aceștia sunt insensibili la nealinierile unghiulare ale arborelui în raport cu carcasă. Inelul interior extins permite utilizarea arborelui de calitate comercială și localizarea axială pe arbore printr-un slot la un capăt al inelului interior.
Diametru interior35 mmDiametru interior
Diametru exterior72 mmDiametru exterior
Lățime52 mmLățime
Capacitate de încărcare dinamică de bază19 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază6 kNCapacitate de încărcare statică de bază
Viteză de referință14000 r/minViteză de referință
Prezentare produs
| Cod produs | 11207 TN9 |
|---|---|
| Tip produs | Rulment cu bile auto-aliniat cu inel interior extins |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 35 mm |
| Diametru exterior | Diametru exterior | 72 mm |
| Lățime | Lățime | 52 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 19 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 6 kN |
| Viteză de referință | Viteză de referință | 14000 r/min |
| Viteză limită | Viteză limită | 5600 r/min |
Proprietăți
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Slot de localizare |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Număr de rânduri | Număr de rânduri | 2 |
| Tip de găurire | Tip de găurire | Cilindric |
| Colivie | Colivie | Nun-metalic |
| Joc intern radial | Joc intern radial | CN |
| Clasă de toleranță | Clasă de toleranță | Nurmal |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 1.9 kg CO2e |
Logistică
| Greutate netă a produsului | Greutate netă a produsului | 0.54 kg |
| Cod eClass | Cod eClass | 23-05-08-06 |
| Cod UNSPSC | Cod UNSPSC | 31171532 |
Dimensiuni
| d | Diametru interior | 35 mm |
| D | Diametru exterior | 72 mm |
| B | Lățime | 52 mm |
| C | Lățime inel exterior | 17 mm |
| d1 | Diametru umăr inel interior | ≈ 47 mm |
| D1 | Diametru umăr inel exterior | ≈ 60.9 mm |
| r1,2 | Dimensiune fază | min. 1.1 mm |
Dimensiuni de sprijin
| Da | Diametru sprijin carcasă | max. 65 mm |
| ra | Raza de fillet | max. 1.1 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 19 kN |
| C0 | Capacitate de încărcare statică de bază | 6 kN |
| Pu | limită de încărcare la oboseală | 0.305 kN |
| Viteză limită | Viteză limită | 5600 r/min |
| α | Nealiniere unghiulară permisibilă | 2.5 ° ° |
| kr | Factor de calcul | 0.04 |
| e | Valoare limită | 0.23 |
| Y0 | Factor de calcul | 2.8 |
| Y1 | Factor de calcul | 2.7 |
| Y2 | Factor de calcul | 4.2 |
