11207-TVH+FAG
Date tehnice FAG/Schaeffler

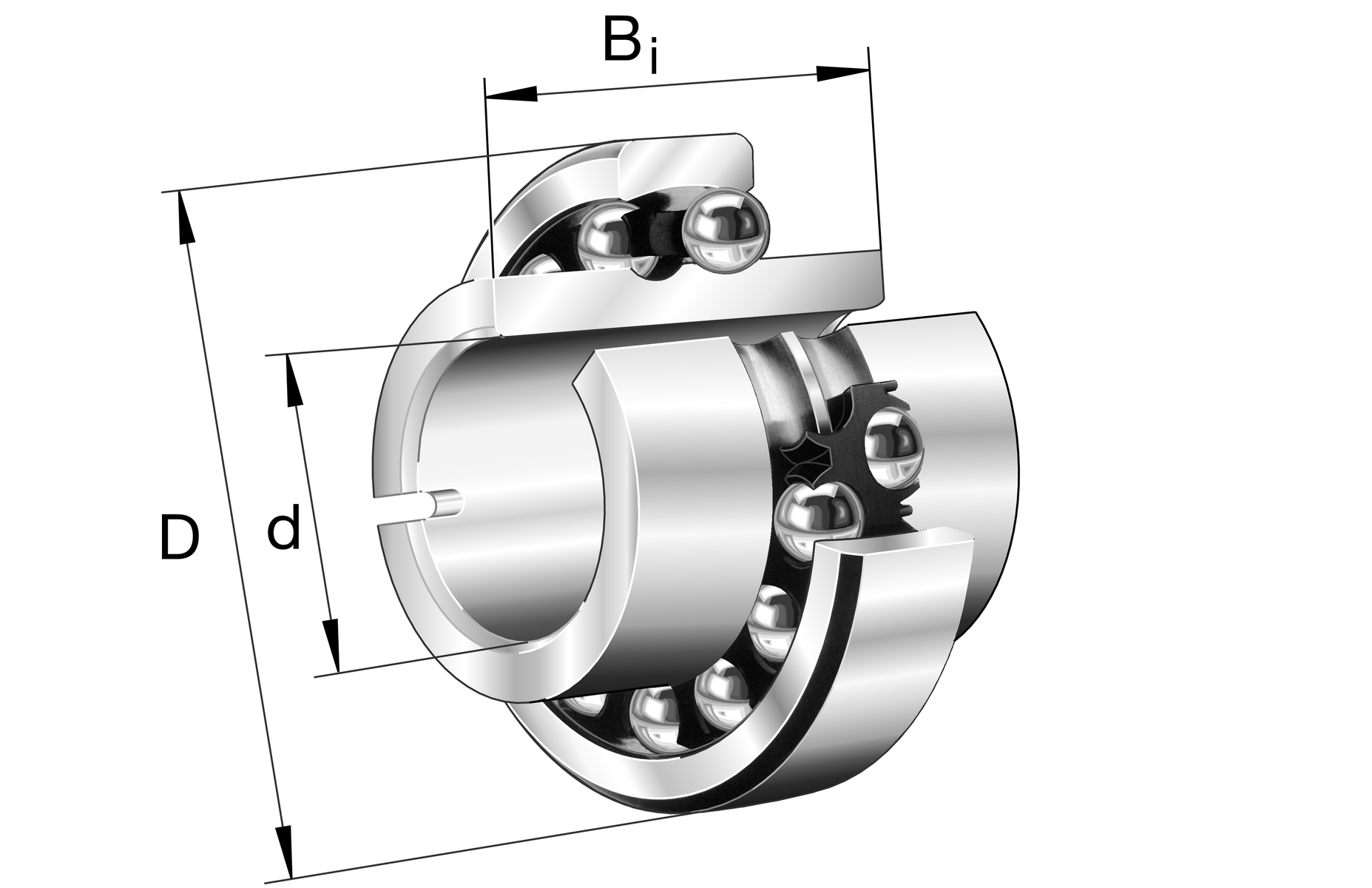

11207-TVH - Rulment oscilant cu bile
Rulment oscilant cu bile 112..-TVH, colivie din plastic
d35 mmDiametru interior
D72 mmDiametru exterior
B52 mmLățime totală
C r16.000 NSarcină dinamică de bază, radială
C 0r5.100 NSarcină statică de bază, radială
n G11.600 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
staticangularerrorandmisalignment
dynamicangularerrorandmisalignmentPrezentare produs
| Cod produs | 11207-TVH |
|---|---|
| Tip produs | Rulment oscilant cu bile |
| Marca | FAG |
| Număr material Schaeffler | 0167001550000 |
| Tip de bază | 11207 |
| Cod BearingX | 11207-TVH |
| Masa | 0.54 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
Dimensiuni principale și date de performanta
| d | Diametru interior | 35 mm |
| D | Diametru exterior | 72 mm |
| B | Lățime totală | 52 mm |
| B C | Lățime inel exterior | 17 mm |
| B i | Lățime inel interior | 52 mm |
| C r | Sarcină dinamică de bază, radială | 16.000 N |
| C 0r | Sarcină statică de bază, radială | 5.100 N |
| C ur | Limita de sarcină la oboseală, radială | 325 N |
| n G | Turație limită | 11.600 1/min |
| n ϑr | Turație de referinta | 9.800 1/min |
| ≈m | Masa | 0,54 kg |

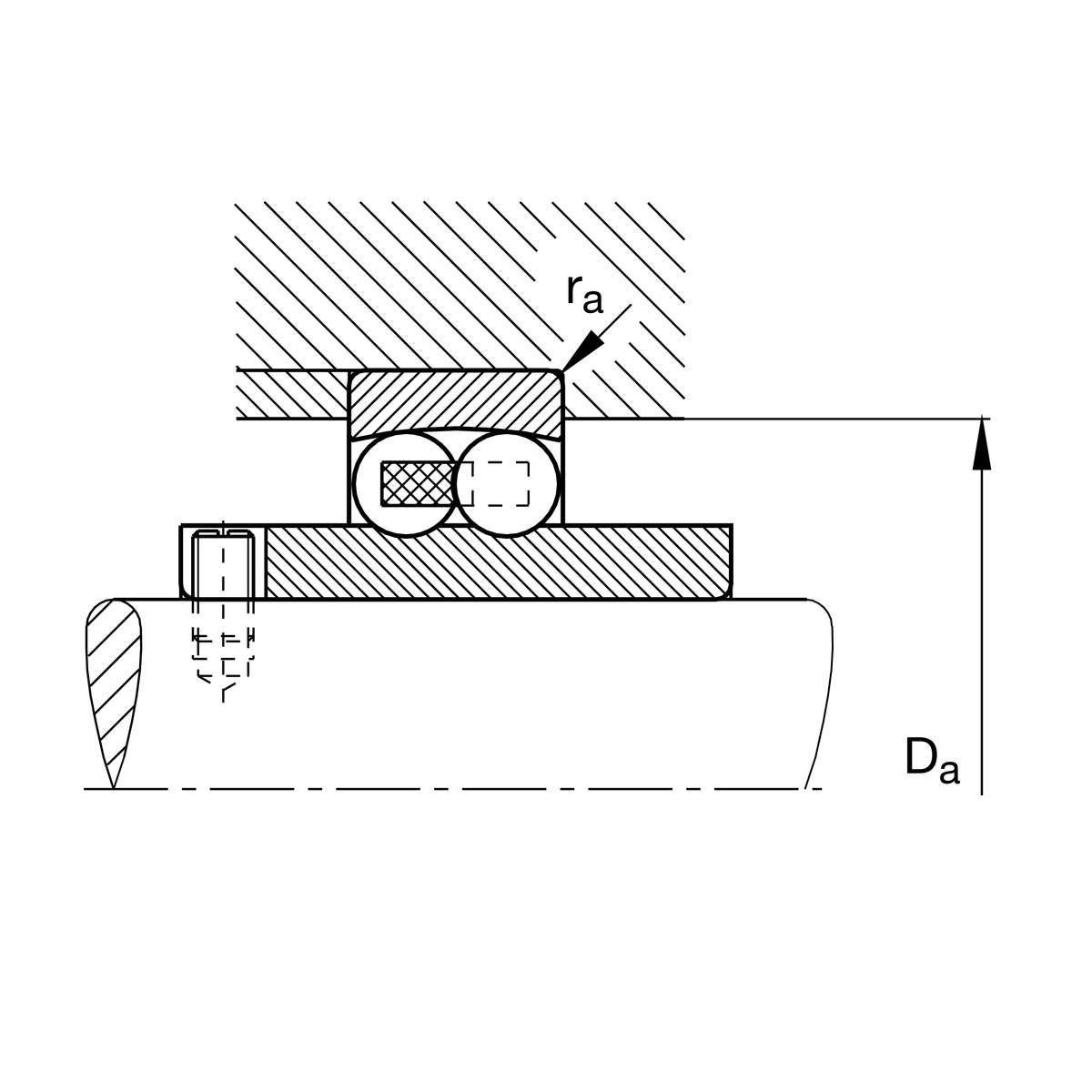

Dimensiuni de montaj
| D a max | Diametrul maxim al umărului carcasei | 65 mm |
| r a max | Maximaler Hohlkehlradius | 1 mm |

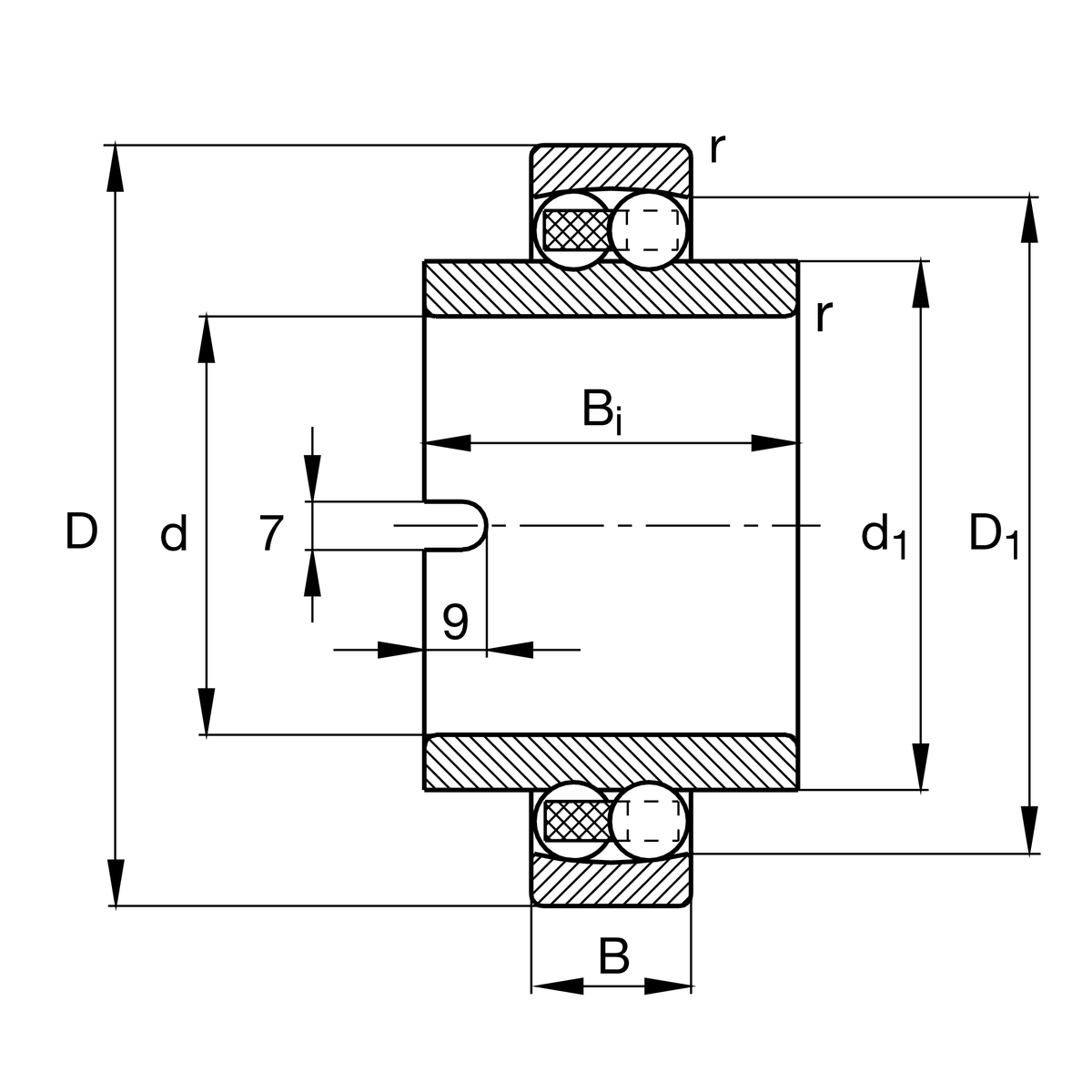

Dimensiuni detaliate
| r min | Dimensiune minimă tesitura | 1,1 mm |
| D 1 | Diametrul umărului inelului exterior | 59,08 mm |
| d 1 | Diametrul umărului inelului interior | 47,7 mm |
| b | Lățime retaining slot | 7 mm |
| t | Înălțime canal de reținere | 9 mm |
Domeniu de temperatura
| T min | Temperatura minimă de funcționare | -30 °C |
| T max | Temperatura maximă de funcționare | 120 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,22 |
| Y 1 | Factor de sarcină axială dinamică | 2,81 |
| Y 2 | Factor de sarcină axială dinamică | 4,35 |
| Y 0 | Factor de sarcină axială statică | 2,94 |
