11206-TVH+FAG

Date tehnice FAG/Schaeffler

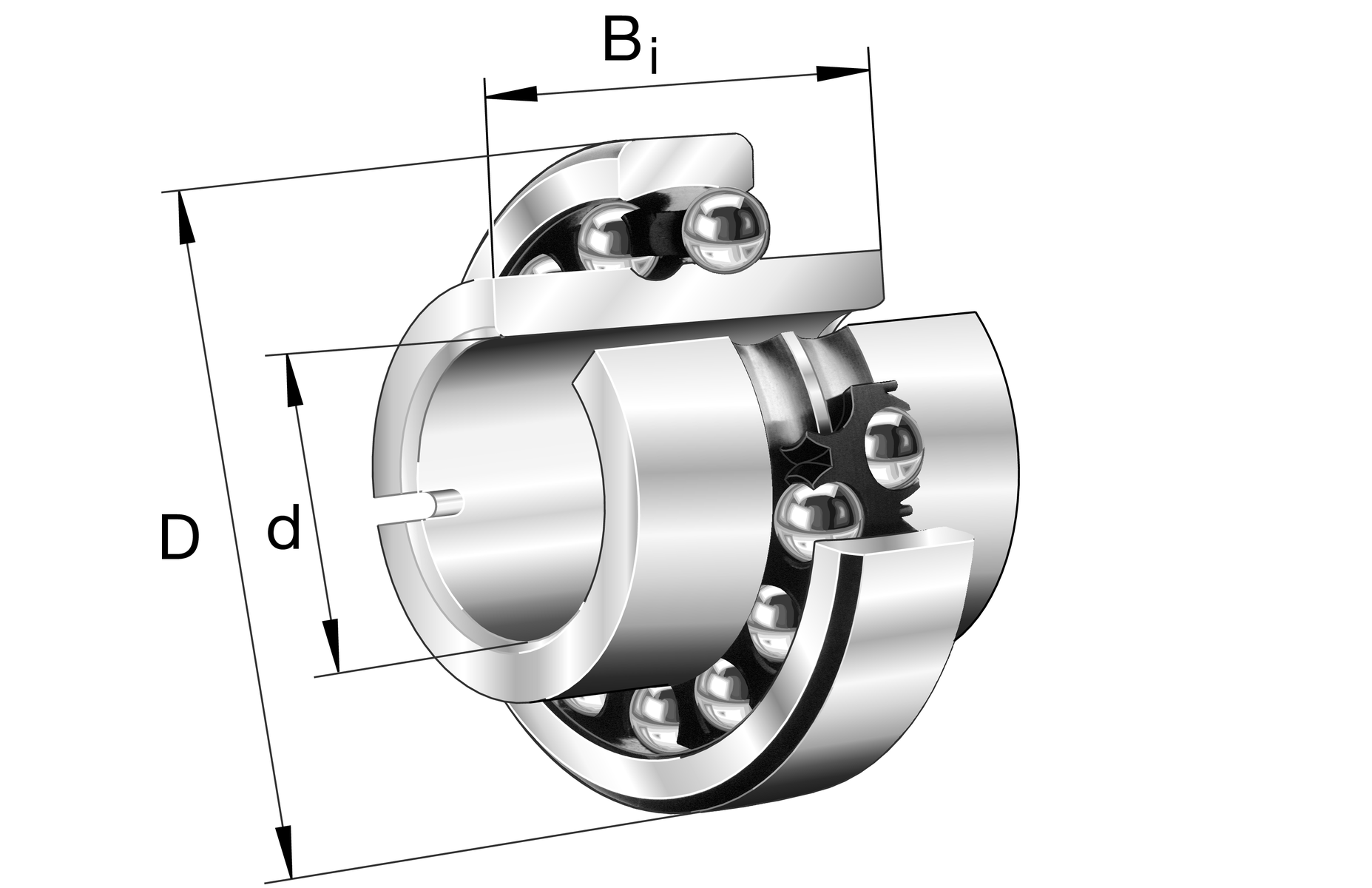

11206-TVH - Rulment oscilant cu bile

Rulment oscilant cu bile 112..-TVH, colivie din plastic

d30 mmDiametru interior

D62 mmDiametru exterior

B48 mmLățime totală

C r15.900 NSarcină dinamică de bază, radială

C 0r4.650 NSarcină statică de bază, radială

n G13.100 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

staticangularerrorandmisalignment

dynamicangularerrorandmisalignment

Colivie

TVH

Colivie masivă din poliamidă PA66 armată cu fibră de sticlă

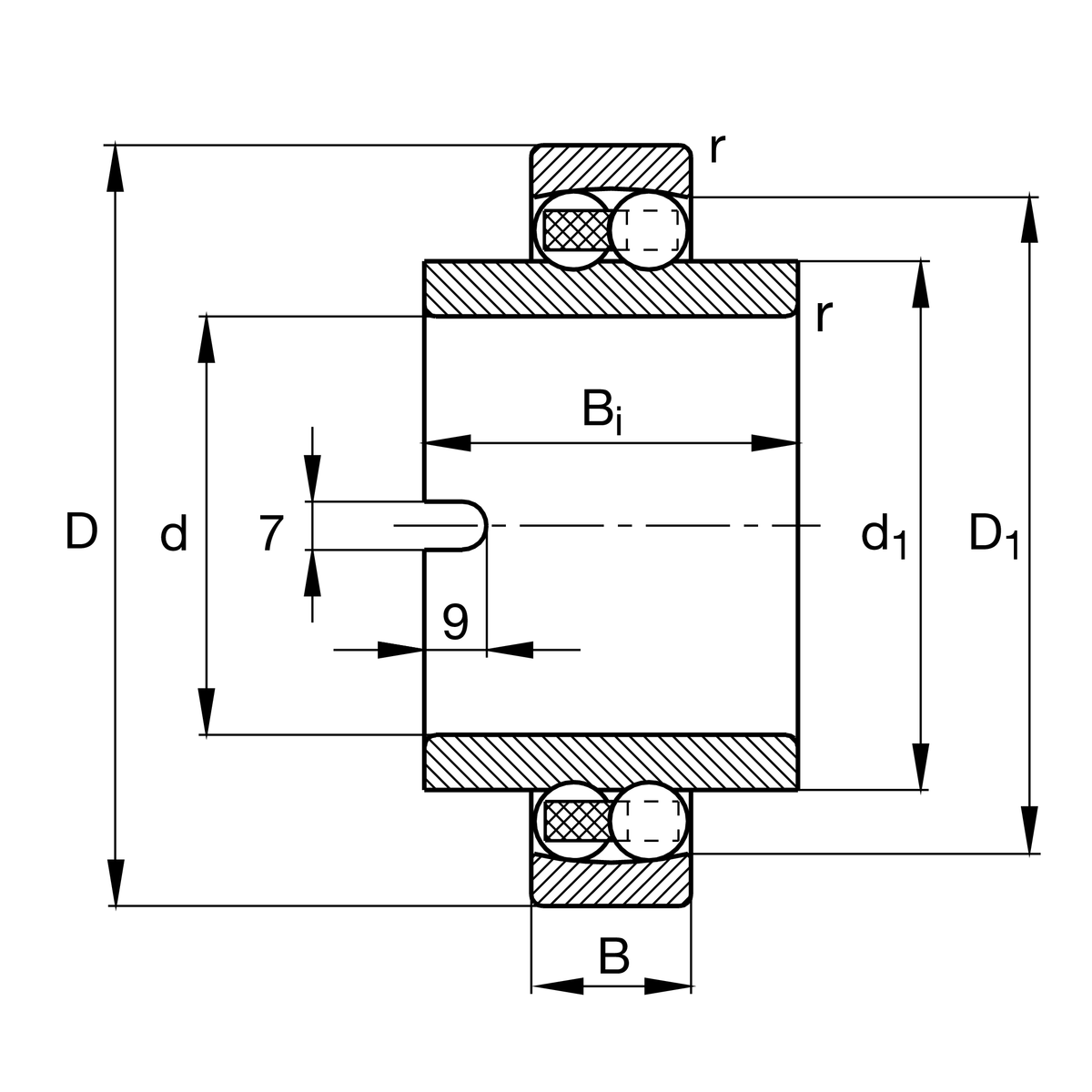

d	Diametru interior	30 mm
D	Diametru exterior	62 mm
B	Lățime totală	48 mm
B C	Lățime inel exterior	16 mm
B i	Lățime inel interior	48 mm
C r	Sarcină dinamică de bază, radială	15.900 N
C 0r	Sarcină statică de bază, radială	4.650 N
C ur	Limita de sarcină la oboseală, radială	295 N
n G	Turație limită	13.100 1/min
n ϑr	Turație de referinta	11.400 1/min
≈m	Masa	0,37 kg

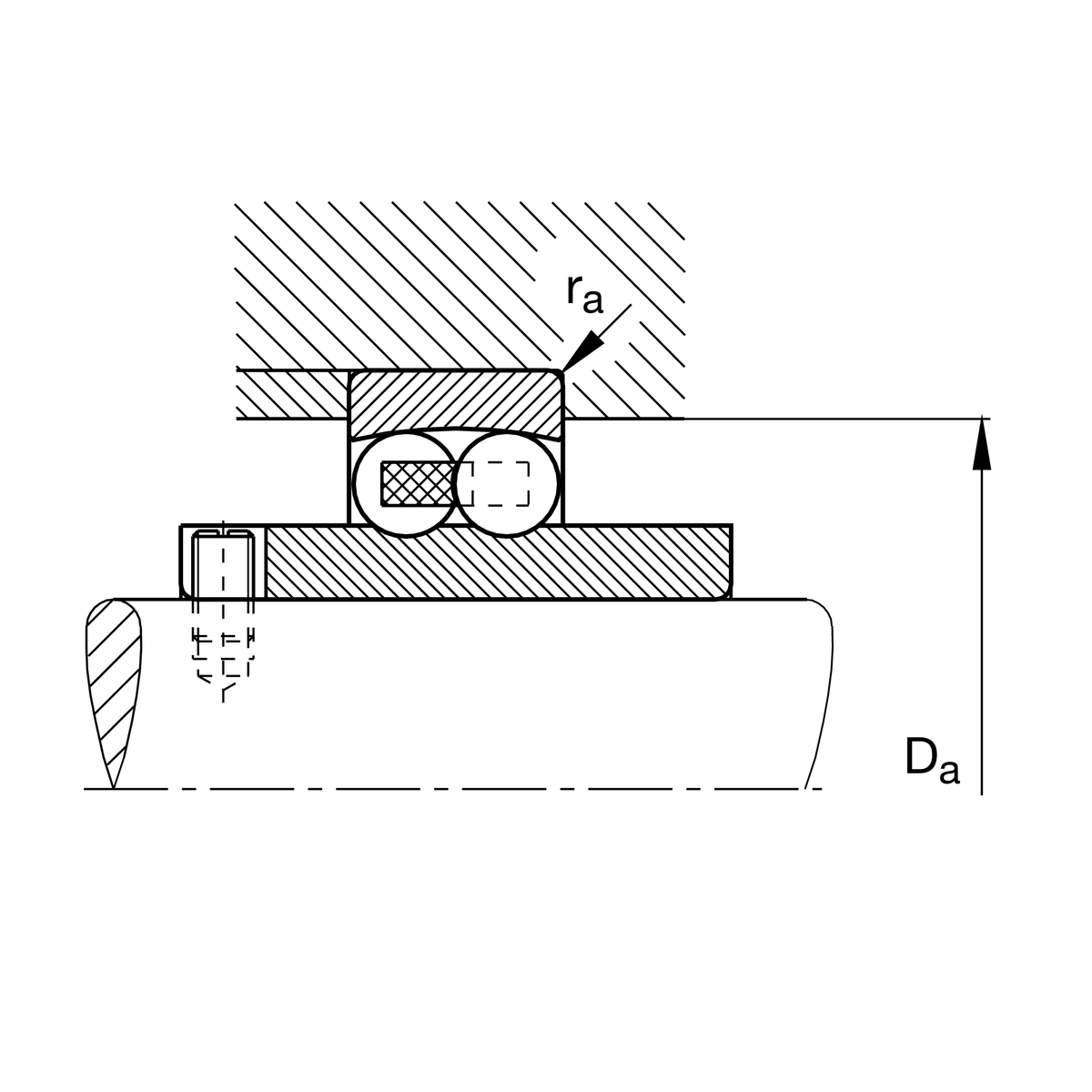

D a max	Diametrul maxim al umărului carcasei	56,4 mm
r a max	Maximaler Hohlkehlradius	1 mm

r min	Dimensiune minimă tesitura	1 mm
D 1	Diametrul umărului inelului exterior	51,61 mm
d 1	Diametrul umărului inelului interior	40,1 mm
b	Lățime retaining slot	7 mm
t	Înălțime canal de reținere	9 mm

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,25
Y 1	Factor de sarcină axială dinamică	2,54
Y 2	Factor de sarcină axială dinamică	3,93
Y 0	Factor de sarcină axială statică	2,66
